Поисковый комплекс SWG-12/1100R

Average: 10 (1 vote)
Категория:

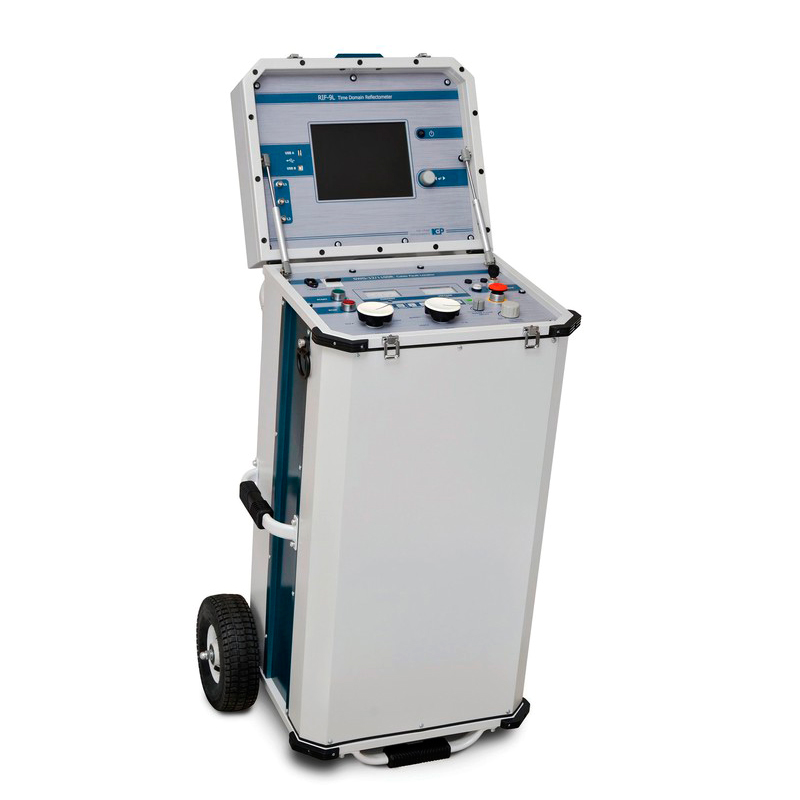

Поисковый комплекс SWG-12/1100R готовое решение для простого, быстрого и безопасного поиска места повреждения силовых и высоковольтных подземных кабелей. Комплекс включает в себя мощный блок высокого напряжения, который имеет испытательный модуль, модуль прожига и дожига, а так же рефлектометр для обнаружения неисправности кабеля.

Основные особенности:

  • пригоден для портативного применения;
  • простота в эксплуатации;
  • метод определения многочисленных повреждений кабеля;
  • цветной 10,4-дюймовый яркий, высококонтрастный экран;
  • улучшено удобство работы для оператора;
  • SWG-12/1100R имеет большую мощность.

Модуль высокого напряжения снабжается мощным (до 1100 Дж) блоком прожига, работающим в диапазонах 3, 6 и 12 кВ. В каждом диапазоне имеется возможность плавной регулировки выходного напряжения. Имеется возможность плавной регулировки скорости следования импульсов прожига. Опция ручного управления одиночным импульсом прожига так же возможна. Режим выпрямленного напряжения постоянного тока обеспечивает быструю диагностику неисправностей. Ток прожига до 100 мА.

Цифровой импульсный рефлектометр РИФ-9 снабжен 10,4 дюймовым ярким высококонтрастным экраном с сенсорным управлением. Разрешение 800 × 600 пикселей делает изображение резким. Сенсорный экран позволяет оператору перемещаться по меню быстро и легко. Присутствует так же альтернативный способ навигации – рукоятка с встроенной кнопкой.

РИФ-9 объединяет несколько способов локализации повреждения. Он может использоваться как автономное устройство в импульсном режиме (TDR) или в сочетании с высоковольтным блоком, в импульсно-дуговом режиме (ARC).

РИФ-9 имеет USB интерфейс. Комплект поставки включает в себя программное обеспечение для ПК (опция), которое позволяет работать с сохраненными рефлектограммами. Прошивка может легко обновляться через интерфейс USB, с помощью флэш-накопителя.

Технические характеристики

Параметр

Значение

ВВ-модуль параметры

Испыт. режим:

Максимальное напряжение выпрямленного тока на выходе системы, кВ

12

Максимальная сила выпрямленного тока на выходе системы, мА

10

Режим прожига:

Максимальное напряжение выпрямленного тока на выходе системы, кВ

12

Максимальная сила выпрямленного тока на выходе системы, мА

100

Режим акустики:

Максимальная энергия импульса разряда на любой ступени, Дж

1100

Максимальное напряжение выпрямленного тока по ступеням, кВ:

− первая ступень

3

− вторая ступень

6

− третья ступень

12

Режимы работы:

− ручной запуск одиночного импульса

− автоматический, с интервалом следования импульсов разряда, с

3 – 15

Режим акустики (ARC):

Максимальная энергия импульса разряда на любой ступени, Дж

1100

Максимальное напряжение выпрямленного тока по ступеням, кВ:

− первая ступень

3

− вторая ступень

6

− третья ступень

12

Режимы работы:

− ручной запуск одиночного импульса


TDR параметры

Параметр

РИФ-9

Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,50 или V/2 = 100 м/мкс), м

60 / 120 / 250 / 500 / 1000 / 2000 / 5000 / 10000 / 20000 / 50000 / 120000

Разрешающая способность, м:

− при коэффициенте укорочения 1,5 (V/2 = 100 м/мкс)

0,5

− при коэффициенте укорочения 1,87 (V/2 = 80,2 м/мкс)

0,4

Приведенная погрешность измерения расстояния, %, не более

0,2

Частота дискретизации, МГц

200

Точность временных меток, %, не более

0,01

Диапазон выходного сопротивления (дискретность 2 Ом), Ом

2 − 100

Параметры зондирующего импульса:

− амплитуда, В

45

− длительность, нс

10 - 100000

Диапазон изменения коэфф. усиления входного усилителя, дБ

от -21 … +69

Количество рефлектограмм для усреднения, шт.

1 − 64

Диапазон установки коэффициента укорочения

− коэффициента укорочения

1,000 – 3,000

− скорость распространения V/2, м/мкс

50,0 – 150,0

Дискретность установки



− коэффициента укорочения

0,001

− скорость распространения V/2, м/мкс

0,1

Объём энергонезависимой памяти:

Общие параметры

Напряжение питающей сети, В

230 ± 10%

Частота питающей сети, Гц

50 ± 1

Максимальная потребляемая мощность, кВ·А, не более

2

Масса, кг

115

Размеры, мм

731×1112×533

Условия эксплуатации

Портативный комплекс определения мест повреждения кабеля SWG-12/1100R рассчитан для эксплуатации в уличных условиях (при умеренной влажности) или под навесом при следующих условиях:

  • температура окружающего воздуха – от -10 до +40°C;
  • относительная влажность воздуха – не более 80% при температуре +25°C;
  • атмосферное давление – от 630 до 800 мм. рт. ст.

Комплект поставки

Комплекс SWG-12/1100R поставляется потребителю в следующей комплектации:

  1. Комплексная система – 1 шт.
  2. Сумка для кабелей – 2 шт.
  3. Кабель питания (длина 6 м) – 1 шт.
  4. Кабель подключения (длина 6 м) – 1 шт.
  5. TDR кабель с разъемами "крокодил" (длина 2,4 м) – 3 шт.
  6. Кабель заземления (длина 6 м) – 1 шт.
  7. Кабель контрольного заземления (длина 6 м) – 1 шт.
  8. Металлический штырь заземления – 1 шт.
  9. Генератор звуковой частоты LFG-50 – опционально.
  10. Приемник П-900 – опционально.
  11. Руководство пользователя – 1 экз.
  12. Метрологический сертификат – опционально.

Гарантия

  • Изготовитель гарантирует соответствие SWG-12/1100R требованиям действующей технической документации и нормам ПУЭ и ПТБ.
  • Гарантийный срок эксплуатации поискового комплекса составляет 12 месяцев со дня отгрузки потребителю.
