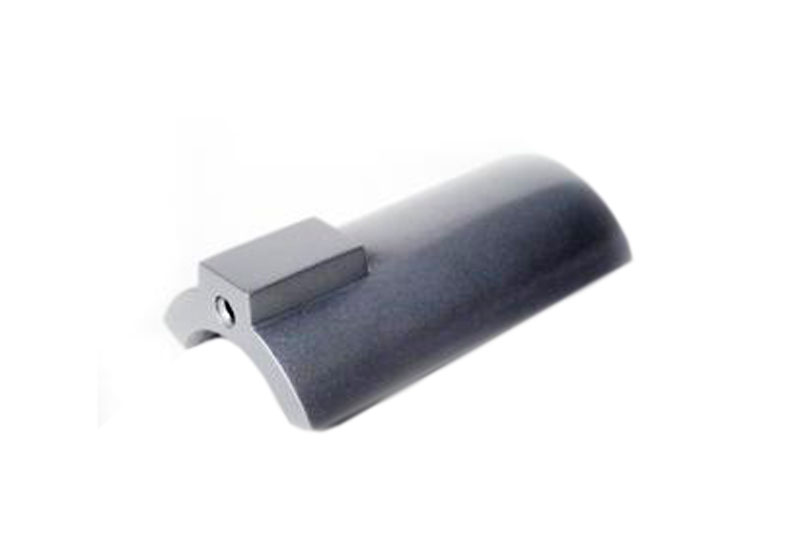

Накладная рамка НР-08

Накладная рамка НР-08 предназначена для определения места повреждения однофазных замыканий всегда являлось сложной задачей.

Устройство и принцип действия

Генератор с частотой 0,5-1,5 кГц мощностью 30 - 500 Вт, подключают к кабелю по схеме. Рамку накладывают поверх оболочки кабеля и поворачивают вокруг оси на 360 градусов.

Перемещая рамку вдоль кабеля и поворачивая её вокруг оси, определяют место, где громкость сигнала будет наибольшей. За этим местом сигнал резко уменьшается в несколько раз. Зона перепада сигнала является местом повреждения.
