Искатель Универсал-911 М6

Цена по запросу
Под заказ
Доставка в Белгород
Срок доставки 0-10 дней

Описание

Искатель Универсал-911 М6 предназначен для:

  • обнаружения трассы прокладки силовых кабелей;
  • обнаружения трассы прокладки токопроводящих трубопроводов (газопроводов, нефтепроводов, аммиакопроводов, водопроводов, трубопроводов канализационных и тепловых сетей);
  • обнаружения трассы прокладки трубопроводов, выполненных из неметалла (при наличии в них токопроводящей жидкости);
  • обнаружения трассы прокладки и глубины залегания контуров и шин заземления;
  • определения глубины залегания кабелей и трубопроводов;
  • обнаружения мест повреждений силовых кабелей, (обрыв, короткое замыкание, мест понижения изоляции) индукционным методом и на активную электрическую антенну;
  • обнаружения мест дефектов изоляции в подземных или подводных трубопроводах;
  • обнаружение мест несанкционированных врезок на трубопроводах;
  • обнаружение мест утечки в трубопроводах акустическим методом по интенсивности шума в месте повреждения.
Технические характеристики генератора Г-500
Параметры Значение
Количество частот 3
Рабочие частоты генератора 477 Гц, 1177 Гц, 8475Гц
Длительность импульсов тональной частоты генераторов, C 0,3- непрерывн.
Выходное сопротивление генераторов, Ом 0,1- 0,25- 0,5- 1- 2,5- 5- 10- 25- 50- 100- 500-
Выходная мощность генератора на согласованной нагрузке, Вт не менее 500
Максимальный выходной ток на нагрузках сопротивлением:0,1 Ом0,25 Ом0,5 Ом1 Ом2,5 Ом5 Ом10 Ом25 Ом50 Ом100 Ом500 Ом 80 А50 А35 А25 А15 А12 А8 А5 А4 А2,5 А1,2 А
Максимальное выходное напряжение на нагрузках сопротивлением:0,1 Ом0,25 Ом0,5 Ом1 Ом2,5 Ом5 Ом10 Ом25 Ом50 Ом100 Ом500 Ом 8 В12 В17,3 В25 В39 В55 В78 В122 В174 В245 В550 В
Напряжение питания генератора, В 220±30/50
Частота питающей сети, Гц 50
Технические характеристики приемника
Параметры Значение
Рабочие частоты приёмника, Гц 477, 1177, 8475
Чувствительность приёмника на частоте477 Гц, мкВ (для магнитной антенны)на частоте 1177 Гц ,мкВна частоте 8475 Гц ,мкВ 0,30,20,15
Чувствительность приёмника на частоте477 Гц, мкВ (для электрической антенны)на частоте 1177 Гц, мкВна частоте 8475 Гц, мкВ 0,10,050,03
Чувствительность приёмника на частоте 50 Гц, мкВ 10
Чувствительность приёмника на частоте 100 Гц, мкВ 30
Полоса пропускания приёмника ПОЛОСА УЗК., Гц:
  • по уровню 0.7
  • по уровню 0.1
520
Диапазон принимаемых частот в режиме ПОЛОСА ШИР., Гц 20Гц
30 кГц
Ослабление сигналов частот 50 и 100 Гц в узкой полосе приема, Дб, не менее 85
Определение мест нарушения сопротивления жил кабелей без экрана с ПВХ-оболочкой относительно грунта, Ом 0,1-6 000 000
Определение мест повреждений изоляции трубопроводов относительно грунта, Ом 0,1-6 000 000
Точность определения линии трассы ,см (зависит от глубины залегания и наличия поблизости параллельно расположенных коммуникаций). ±2-5
Точность определения глубины залегания, см (зависит от глубины залегания и наличия поблизости параллельно расположенных коммуникаций). ±2-10
Обнаружение трассы подземной коммуникации на глубинах, м (при условии согласования выхода генератора с сопротивлением нагрузки) 0,01-30
Напряжение питания приемника, В (10 аккумуляторов 1,2 В 1300 мА/ч типа GP) 12±2/0,5
Напряжение питания схемы цифровой индикации, В (аккумулятор типа КРОНА 170мА/ч) 8,4±2
Обнаружение мест акустической утечки трубопроводов на глубине, м (глубина 5-6 м для жидкостей при давлении не менее 6-8 кг/см) 0-6
Обнаружение мест акустической утечки газопроводов на глубине, м (зависит от размера свища и давления в газопроводе, не менее 3 – 5 кг/см) 0-6
Нагрузка приемника - головные телефоны общим сопротивлением, Ом (2 параллельно соединенных капсюля по 32 Ом) 16
Ток, потребляемый приемником искателя, мА:
  • в режиме ПОЛОСА УЗК.
  • в режиме ПОЛОСА ШИР.
  • в режиме ТЕЧЕИСКАТЕЛЬ
30
20
35

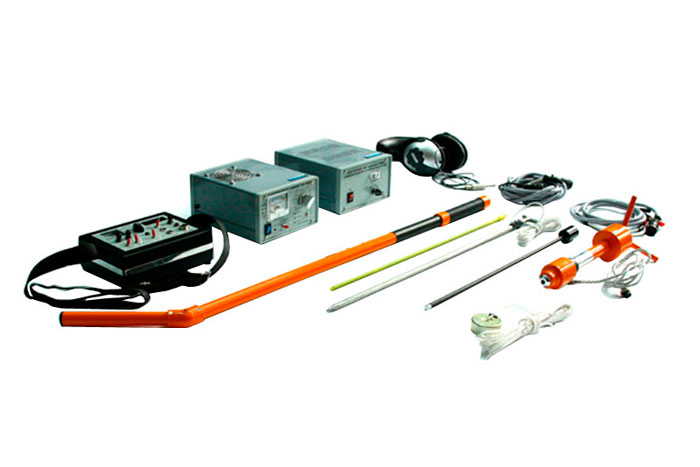

Комплектность

В стандартный набор поставки искателя Универсал-911 М6 входит:

  • приемник,
  • генератор мощностью 500Вт,
  • штанга приемника,
  • выносной геомикрофон (акустическим датчиком),
  • шнур генератора,
  • головные телефоны,
  • штырь заземления,
  • штыревые электрические антенны,
  • магнитный контакт для трубопроводов.
