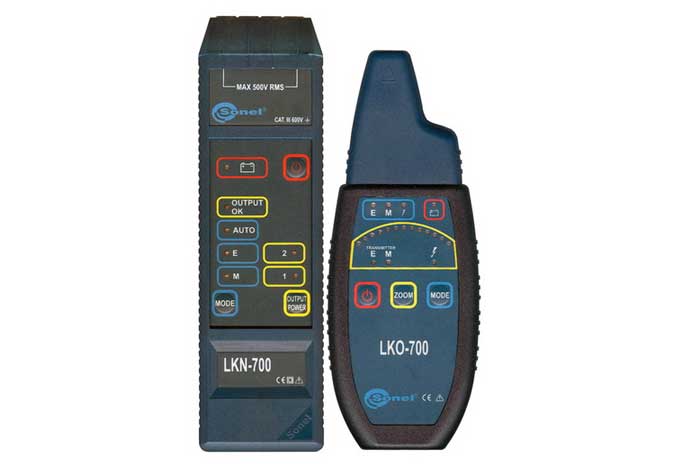

Комплект LKZ-700
Описание
Комплект LKZ-700 предназначен для поиска(обнаружения):
- проводок в потолках, стенах и полах;
- места повреждения кабеля;
- сужений в кабельных каналах;
- трассы кабеля на глубине до 2-х метров;
- трассы водопроводных труб и труб теплоснабжения;
- отдельных жил в системе проводов и кабелей;
- направления каналов и отверстий;
- нелегальных обводов счётчиков электрической энергии.
Область применения
Комплект LKZ-700 может быть эффективно использован:
- строительными и монтажными организациями, осуществляющими прокладку и проверку прокладки электрических сетей, коммуникаций, трубопроводов, теплых полов в квартирах;
- контролирующими электроэнергию организациями (обнаружение скрытой проводки, обводки счетчиков, нелегальных подключений);
- компаниями, которые занимаются транспортировкой нефтепродуктов и газа;
- компаниями, которые занимаются поисками неисправностей электрических кабельных линий (короткое замыкание, разрыв кабеля, поиск кабельных сужений, муфт, предохранителей и рубильников);
- телефонными компаниями (для поиска трасс прохождения как самого кабеля, так и каждой отдельной жилы, соединений и разветвлений);
- в режиме магнитного поля (М) прибор позволяет определить трассу экранированного и находящегося за металлическим экраном кабеля, искать короткое замыкание жил кабеля.
| Параметр | Значение |
| Тип изоляции передатчика | двойная, согласно с PN-EN 61010-1 |
| Категория безопасности | III 600 В согласно PN-EN 61010-1 |
| Степень защиты корпуса (передатчик и приемник) по PN-EN 60529 | IP40 |
| Питание передатчика | пакет аккумуляторов типа SONEL/NiMH 9,6 В 2 Аh |
| Питание приемника | элементы питания 6LR61 9 В щелочные |
| Максимальное напряжение работы передатчика | 500 В RMS (707 В амплит.) |
| Размеры передатчика | 230х67х36 мм |
| Вес передатчика | ок 490 г |
| Размеры приемника | 210х82х24 мм |
| Вес приемника | ок. 200 г |
| Температура работы | -20..+50°С |
| Температура хранения | -20..+60°С |
| Номинальная температура | +20..+25°С |
| Температура зарядки аккумуляторов | 0..+40°С |
| Максимальная глубина локализации кабеля (режим тока) | 2м |
| Предельный уровень чувствительности приемника (порог свечения светодиодов) для расстояний: | |
| в воздухе | 0,2м |
| в бетоне | 0,03м |
| Стандарт качества | подготовка, проект и производство в соответствии с ISO 9001 |
Конструктивное исполнение
В комплект LKZ-700 возможна работа только приемника (без генератора) для прослеживания трассы кабеля, находящегося под напряжением. Для повышения чувствительности трассоискателя изготовители предусмотрели возможность включения последовательно с генератором внешнего источника постоянного или переменного тока напряжением от 9 до 500В.
Используя различные режимы прибора (электрического (Е), магнитного (М) и комбинированного поля), можно также обнаруживать короткое замыкание и разрыв кабеля.
