Трассоискатель Универсал-911М7 (120 Вт)

Трассоискатель Универсал-911М7 (120 Вт) –поисково-измерительный комплекс устройств для осуществления поисковых работ по выявлению мест залегания кабелей и трубопроводов, а также обнаружения, имеющихся на них повреждений. Комплекс функционирует по двухканальному принципу, позволяющему проводить одновременный поиск места залегания кабелей и трубопроводов, а также имеющихся на них повреждений без необходимости использования разных устройств.

Назначение Универсал-911М7 (120Вт)

120-ваттный комплекс «Универсал выпуска 911М7» используется преимущественно для обнаружения мест прохождения силовых кабелей, линий связи, а также трубопроводов разного профиля, включая полиэтиленовые; выявления имеющихся на кабельных сетях и трубопроводах повреждений; фиксации мест несанкционированных подсоединений к коммуникациям; определения глубин залегания коммуникаций; выявления возможных дефектов изоляционного покрытия трубопроводов из стали, расположенных в грунте или под водой; обнаружения скрытой проводки под штукатуркой, а также кабелей нагрева в системе теплого пола.

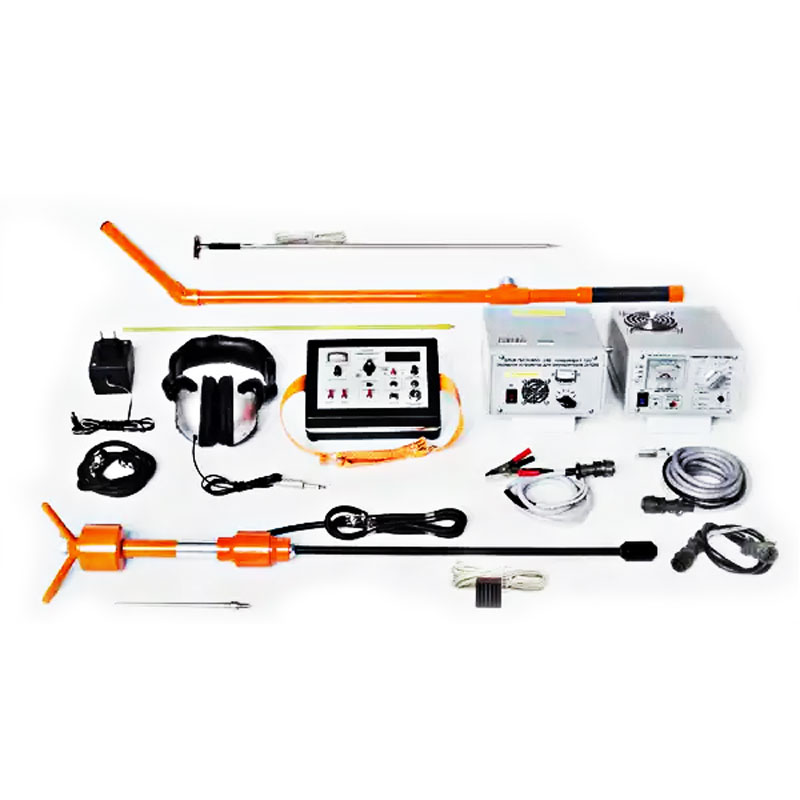

Конструктивно комплекс состоит из генератора тональных импульсов, двухканального приемника сигналов, переносного блока питания и дополнительного оборудования (наушники, антенны, соединительные кабели и т.п.). Фиксация сигналов осуществляется устройством двумя видами антенн (магнитная/электрическая), полученные результаты отображаются на лицевой панели приемника сигналов на цифровом дисплее, а также выводятся в звуковом формате на подключенные наушники.

Модификация устройства

Трассоискатель Универсал-911М7

Тип устройства

Трассоискатель, цифровой, 2-канальный

Параметры сети питания блока питания комплекса

Переменный ток, 220 В, 50 Гц

Параметры питания приемного устройства

Постоянный ток, 12 В

Частота работы генератора импульсов, Гц

477/1177/8475

Продолжительность импульсов, сек.

0,3/непрерывные

Мощность генератора, выходная, при нагрузке, не менее, Вт

120

Выходной ток генератора, максимум, при нагрузке сопротивлением, А:

- 0,50 Ом

- 1,0 Ом

- 2,50 Ом

- 5,0 Ом

- 10,0 Ом

- 25,0 Ом

- 50,0 Ом

- 100,0 Ом

- 500,0 Ом

- 1000,0 Ом



15,50

11,0

7,0

5,0

3,50

2,20

1,60

1,10

0,50

0,350

Выходное напряжение тока генератора, максимум, при нагрузке сопротивлением, В:

- 0,50 Ом

- 1,0 Ом

- 2,50 Ом

- 5,0 Ом

- 10,0 Ом

- 25,0 Ом

- 50,0 Ом

- 100,0 Ом

- 500,0 Ом

- 1000,0 Ом



7,80

11,0

17,50

25,0

35,0

55,0

78,0

110,0

250,0

350,0

Частоты работы приемника сигналов, Гц

477/1177/8475

Параметры чувствительности приемника, мкВ:

- магнитная антенна

- электрическая антенна на частоте 477/1177 Гц

- электрическая антенна на частоте 8475 Гц



0,1

0,03

0,05

Диапазон фиксируемых частот в режиме «Широкая полоса», Гц

20 – 30 000

Параметры ослабления сигнала помех с частотой 50/100 Гц, не менее, дБ

85,0

Точность обнаружения, м:

- дефектов изоляции труб при использовании эл.антенны

- дефектов изоляции труб без использования эл.антенны

- мест несанкционированных врезок

- местоположения трассы

- глубины залегания трассы

- подземных коммуникаций

- мест утечки из трубопроводов

- мест утечки из газопроводов



0,5

0,2

0,07

0,02 – 0,05

0,02 – 0,05

20,0

0 – 8,0

0 – 6,0
