Трассоискатель Универсал-911М7 (500Вт)

No votes yet
Категория:

Трассоискатель Универсал-911М7 (500 Вт) – специализированный поисково-измерительный комплекс для проведения поисковых работ по обнаружению трасс залегания кабелей и трубопроводов, а также выявления мест их возможного повреждения. Имеет двухканальный принцип функционирования, позволяющий вести одновременный поиск места залегания трасс и имеющихся на них повреждений без необходимости использования разных приборов.

Назначение Универсал-911М7 (500Вт)

Комплекс Универсал модель выпуска 911М7, с выходной мощностью 500 Ватт,  используется для обнаружительных работ по местам залегания в земном грунте или под водой силовых кабелей, оперативных линий связи, а также трубопроводов разного профиля, включая полиэтиленовые; выявления имеющихся на них повреждений; поиска мест незаконного подсоединения к коммуникациям; вычисления глубины залегания коммуникаций; обнаружения возможных дефектов изоляционного покрытия трубопроводов из стали, расположенных в грунте или под водой; поиска скрытой проводки оштукатуренных стен, а также кабелей нагрева в системе теплого пола.

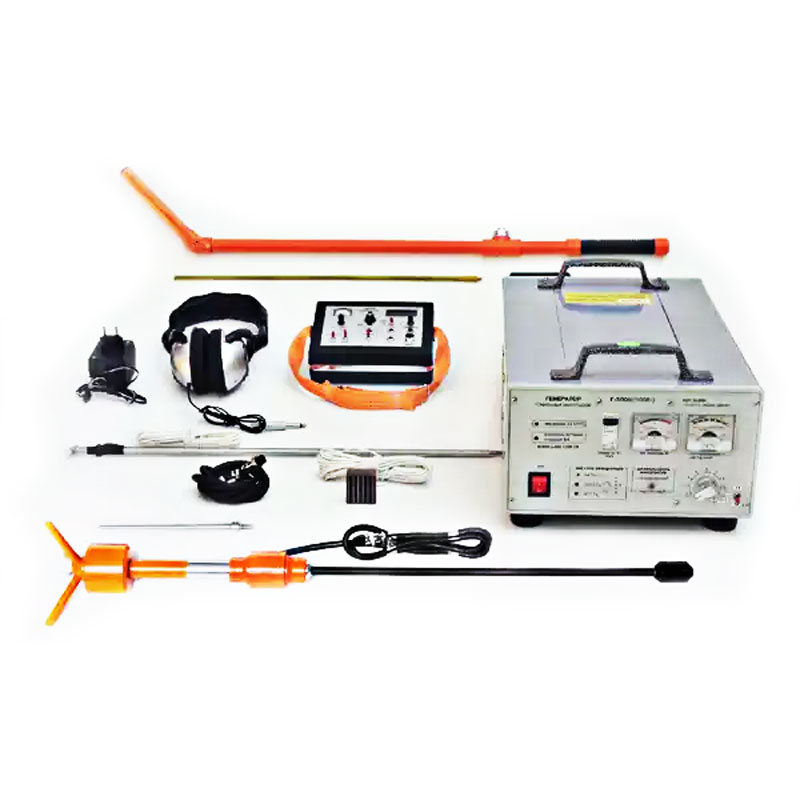

Конструктивно комплекс состоит из генератора импульсов, 2-канального приемника сигналов, блока питания и вспомогательного оборудования. Фиксация сигналов осуществляется двумя типами антенны (магнитная и электрическая), результаты отображаются на информационной панели приемника сигналов, а также выводятся в звуковом формате на подключенные наушники.

Модификация устройства

Трассоискатель Универсал-911М7

Тип устройства

Трассоискатель, цифровой, 2-канальный

Параметры сети питания блока питания комплекса

Переменный ток, 220 В, 50 Гц

Параметры питания приемного устройства

Постоянный ток, 12 В

Частота работы генератора импульсов, Гц

477/1177/8475

Продолжительность импульсов, сек.

0,3/непрерывные

Мощность генератора, выходная, при нагрузке, не менее, Вт

500

Выходной ток генератора, максимум, при нагрузке сопротивлением, А:

 - 0,10

 - 0,25

 - 0,50 Ом

 - 1,0 Ом

 - 2,50 Ом

 - 5,0 Ом

 - 10,0 Ом

 - 25,0 Ом

 - 50,0 Ом

 - 100,0 Ом

 - 500,0 Ом

 - 1000,0 Ом



80,0

50,0

35,0

25,0

15,0

12,0

8,0

5,0

4,0

2,5

1,2

0,25

Выходное напряжение тока генератора, максимум, при нагрузке сопротивлением, В:

 - 0,10

 - 0,25

 - 0,50 Ом

 - 1,0 Ом

 - 2,50 Ом

 - 5,0 Ом

 - 10,0 Ом

 - 25,0 Ом

 - 50,0 Ом

 - 100,0 Ом

 - 500,0 Ом

 - 1000,0 Ом



8,0

12,0

17,3

25,0

39,0

55,0

78,0

122,0

174,0

245,0

550,0

2500,0

Частоты работы приемника сигналов, Гц

477/1177/8475

Параметры чувствительности приемника, мкВ:

 - магнитная антенна

 - электрическая антенна на частоте 477/1177 Гц

 - электрическая антенна на частоте 8475 Гц



0,1

0,03

0,05

Диапазон фиксируемых частот в режиме «Широкая полоса», Гц

20 – 30 000

Параметры ослабления сигнала помех с частотой 50/100 Гц, не менее, дБ

85,0

Точность обнаружения, м:

 - дефектов изоляции труб при использовании эл.антенны

 - дефектов изоляции труб без использования эл.антенны

 - мест несанкционированных врезок

 - местоположения трассы

 - глубины залегания трассы

 - подземных коммуникаций

 - мест утечки из трубопроводов

 - мест утечки из газопроводов



0,5

0,2

0,07

0,02 – 0,05

0,02 – 0,05

30,0

0 – 8,0

0 – 6,0
