Трассоискатель Универсал-911М

Трассоискатель Универсал-911М – поисково-измерительный комплекс устройств для ведения работ по выявлению мест залегания кабелей или трубопроводов разного типа, а также обнаружения, имеющихся на них повреждений. В зависимости от комплектации оснащается 30-ти или 120-ваттным генератором импульсов. Может применяться в том числе и для поиска в замерзшем грунте.

Назначение устройства Универсал-911М

Данный трассоискатель используется преимущественно для ремонтно-технических работ с целью обнаружения мест залегания силовых кабелей, различных линий связи, а также водо-, газо- и прочих трубопроводов, включая полиэтиленовые; выявления имеющихся на кабельных сетях и трубопроводах повреждений; определения глубин залегания коммуникаций; фиксации мест несанкционированных подсоединений к проверяемым коммуникациям; выявления возможных дефектов изоляционного покрытия трубопроводов из стали, расположенных в грунте или под водой; поиска металлических подземных конструкций; обнаружения скрытой проводки под штукатуркой, а также кабелей нагрева в системе теплого пола.

Устройство и работа

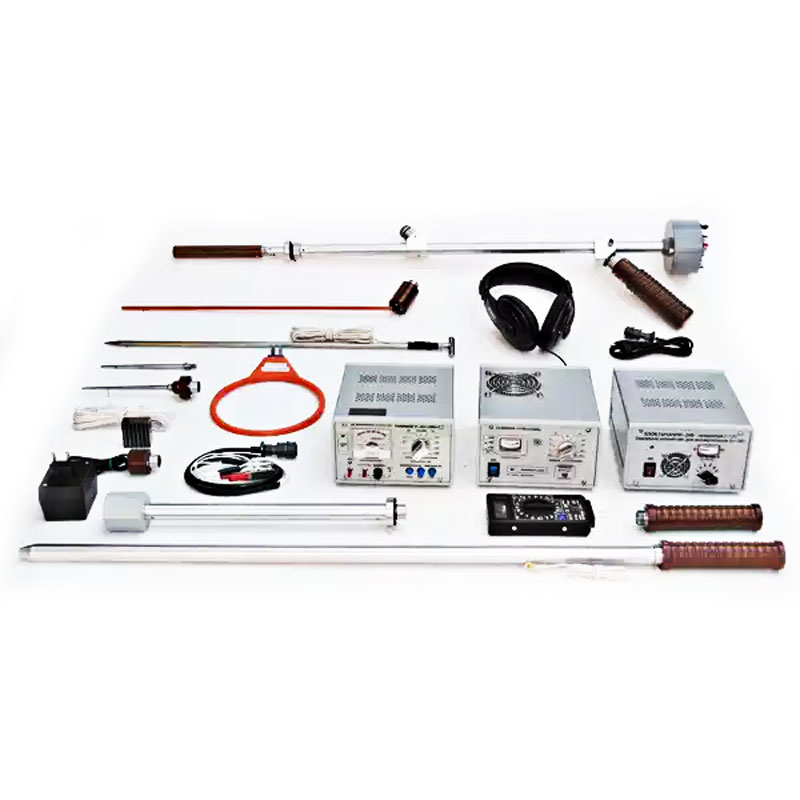

В состав комплекса включены: генератор тональных импульсов мощностью 30 или 120 Вт, двухканальный приемник сигналов, переносной блок питания и вспомогательное электрооборудование (наушники, геомикрофон, комплект антенн, соединительные кабели и т.п.). Обнаружение сигналов осуществляется устройством двумя типами антенн (магнитная/электрическая), полученные результаты отображаются на лицевой панели, а также выводятся в звуковом формате на подключенные наушники.

Модификация устройства

Трассоискатель Универсал-911М

Тип устройства

Трассоискатель, цифровой

Параметры сети питания блока питания комплекса

Переменный ток, 220 В, 50 Гц

Параметры питания приемного устройства

Постоянный ток, 12 В

Диапазон частот работы генератора импульсов, Гц

900 – 1300

Фиксированная частота работы генератора импульсов, Гц

1177

Продолжительность импульсов, сек.

0,3/0,6/непрерывные

0,3/непрерывные

Мощность генератора, выходная, при нагрузке, не менее, Вт

30

120

Выходной ток генератора, максимум, при нагрузке сопротивлением, А:

- 0,50 Ом

- 1,0 Ом

- 2,50 Ом

- 5,0 Ом

- 10,0 Ом

- 25,0 Ом

- 50,0 Ом

- 100,0 Ом

- 500,0 Ом

- 1000,0 Ом



7,75

5,5

3,5

2,5

1,75

1,1

0,8

0,55

0,25

0,18



15,5

11,0

7,0

5,0

3,5

2,2

1,6

1,1

0,5

0,35

Выходное напряжение тока генератора, максимум, при нагрузке сопротивлением, В:

- 0,50 Ом

- 1,0 Ом

- 2,50 Ом

- 5,0 Ом

- 10,0 Ом

- 25,0 Ом

- 50,0 Ом

- 100,0 Ом

- 500,0 Ом

- 1000,0 Ом



3,90

5,5

8,7

12,5

17,5

27,5

39,0

55,0

122,5

175,0



7,8

11,0

17,5

25,0

35,0

55,0

78,0

110,0

250,0

350,0

Частоты работы приемника сигналов, Гц

1177

Параметры чувствительности приемника, мкВ:

- магнитная антенна

- электрическая антенна на частоте 1177 Гц



0,3

0,05

Диапазон фиксируемых частот в режиме «Широкая полоса», Гц

20 – 30 000

Параметры ослабления сигнала помех с частотой 50/100 Гц, не менее, дБ

85,0

Точность обнаружения, м:

дефектов изоляции труб при использовании эл.антенны

0,5

дефектов изоляции труб без использования эл.антенны

0,2

мест несанкционированных врезок

0,07

местоположения трассы

0,02 – 0,05

глубины залегания трассы

0,02 – 0,05

подземных коммуникаций

15,0 – 20,0

мест утечки из трубопроводов

0 – 8,0

мест утечки из газопроводов

0 – 6,0

металлических предметов

0,6 – 0,8
