Трассоискатель Универсал-911М4

Трассоискатель Универсал-911М4 –комплекс устройств для ведения работ по выявлению мест залегания кабелей или трубопроводов, а также обнаружения, имеющихся на них дефектов. Комплекс работает по двухканальному принципу, обеспечивающему возможность ведения одновременного поиска мест залегания кабелей или трубопроводов, а также выявления, имеющихся на них повреждений без применения дополнительных устройств. В зависимости от комплектации оснащается 30-ти или 120-ваттным генератором тональных импульсов. Может применяться для поисковых работ в замерзшем грунте.

Назначение Универсал-911М4

Комплекс «Универсал серии 911М4» используется первично для проведения ремонтно-технического направления работ с четкой целью точного поиска месторасположения залегания неглубокозакопанных силовых кабелей, других линий прямой связи, включая в список оптоволоконные, а также водо-, газо- и прочих трубовые проводы, включая полиэтиленовые; поиска повреждений кабельных сетей и трубопроводов; вычисления глубин залегания различных коммуникаций; фиксации мест несанкционированных подключений к проверяемым коммуникациям; поиска и определения масштабов возможных дефектов изоляционного покрытия трубопроводов, выполненных из стали и расположенных в грунте или под водой; поиска металлических подземных конструкций (скрытые люки и т.п.); поиска эл.проводки под штукатуркой, а также кабелей нагрева в системе теплого пола.

Устройство и работа

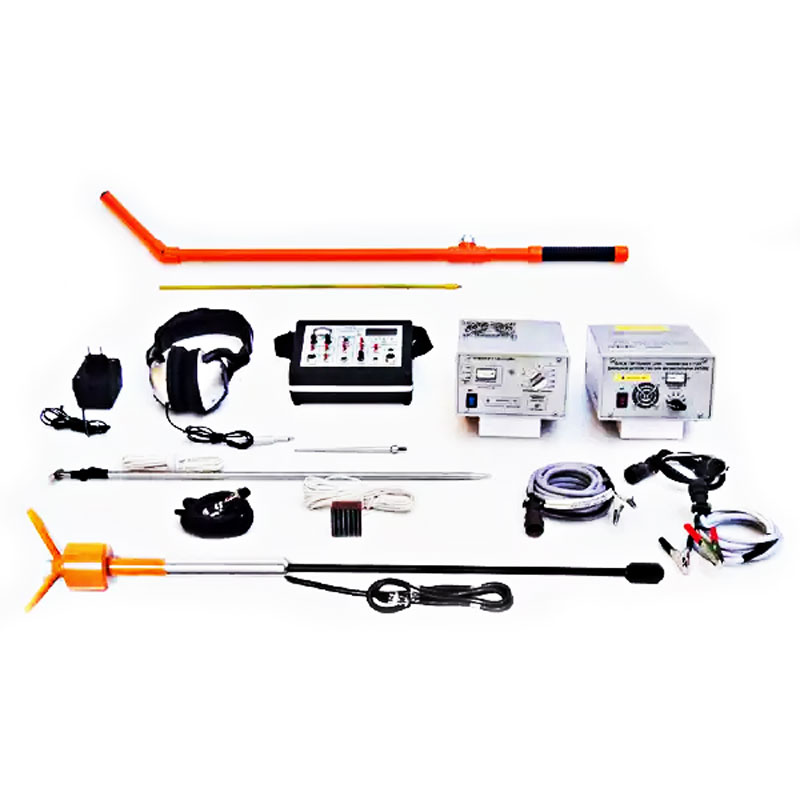

В состав комплекса включены: генератор тональных импульсов мощностью 30 или 120 Вт в зависимости от комплектации, 2-канальный приемник сигналов со съемной антенной, блок питания и вспомогательное электрооборудование (комплект антенн, геомикрофон, наушники, соединительные кабели и т.п.). Обнаружение сигналов осуществляется двумя типами антенн (магнитная/электрическая), все полученные результаты отображаются на лицевой панели, а также выводятся в звуковом формате на подключенные к приемнику сигналов наушники.

Модификация устройства

Трассоискатель Универсал-911М4

Тип устройства

Трассоискатель, цифровой, 2-канальный

Параметры сети питания блока питания комплекса

Переменный ток, 220 В, 50 Гц

Параметры питания приемного устройства

Постоянный ток, 12 В

Диапазон частот работы генератора импульсов, Гц

900 – 1300

Фиксированная частота работы генератора импульсов, Гц

1177

Продолжительность импульсов, сек.

0,3/0,6/непрерывные

0,3/непрерывные

Мощность генератора, выходная, при нагрузке, не менее, Вт

30

120

Выходной ток генератора, максимум, при нагрузке сопротивлением, А:

- 0,50 Ом

- 1,0 Ом

- 2,50 Ом

- 5,0 Ом

- 10,0 Ом

- 25,0 Ом

- 50,0 Ом

- 100,0 Ом

- 500,0 Ом

- 1000,0 Ом



7,75

5,5

3,5

2,5

1,75

1,1

0,8

0,55

0,25

0,18



15,5

11,0

7,0

5,0

3,5

2,2

1,6

1,1

0,5

0,35

Выходное напряжение тока генератора, максимум, при нагрузке сопротивлением, В:

- 0,50 Ом

- 1,0 Ом

- 2,50 Ом

- 5,0 Ом

- 10,0 Ом

- 25,0 Ом

- 50,0 Ом

- 100,0 Ом

- 500,0 Ом

- 1000,0 Ом



3,90

5,5

8,7

12,5

17,5

27,5

39,0

55,0

122,5

175,0



7,8

11,0

17,5

25,0

35,0

55,0

78,0

110,0

250,0

350,0

Частоты работы приемника сигналов, Гц

1177

Параметры чувствительности приемника, мкВ:

- магнитная антенна

- электрическая антенна на частоте 1177 Гц



0,1

0,03

Диапазон фиксируемых частот в режиме «Широкая полоса», Гц

20 – 30 000

Параметры ослабления сигнала помех с частотой 50/100 Гц, не менее, дБ

85,0

Точность обнаружения, м:

- дефектов изоляции труб при использовании эл.антенны

- дефектов изоляции труб без использования эл.антенны

- мест несанкционированных врезок

- местоположения трассы

- глубины залегания трассы

- мест утечки из трубопроводов

- мест утечки из газопроводов





0,5



0,2

0,07

0,02 – 0,05

0,02 – 0,05

0 – 8,0

0 – 6,0

Глубина обнаружения, м:

- подземных коммуникаций

- металлических предметов



15,0 – 20,0

0,6 – 0,8
