Трассоискатель Универсал-911М10

Average: 8 (1 vote)
Категория:
Документация:

Трассоискатель Универсал-911М10 – специализированный варианта комплекса поискового оборудования для проведения сиесекундных поисковых функций по обнаружению трасс залегания кабелей и трубопроводов, а также выявления мест их повреждения. Включает в себя несколько типов устройств, снабжен двухканальной системой работы, позволяющей одновременно вести поиск как места залегания трассы, так и имеющихся на ней повреждений. Оснащен интегрированным вычислительным блоком, имеющим память для хранения данных, а также встроенный датчик спутникового геопозиционирования для фиксации точных координат обнаруженных трасс или повреждений.

Назначение Универсал-911М10

Данный комплекс применяется для выявления мест залегания в грунте / земле / водном пространстве силовых кабелей, линий связи, различных трубопроводов, включая в свой список полиэтиленовые; обнаружения, имеющихся на них даже минимальных повреждений; поиска мест незаконного подсоединения к частным или государственным коммуникациям; вычисления глубины залегания коммуникаций; обнаружения возможных дефектов изоляционного покрытия трубопроводов из стали, расположенных в грунте или под водой.

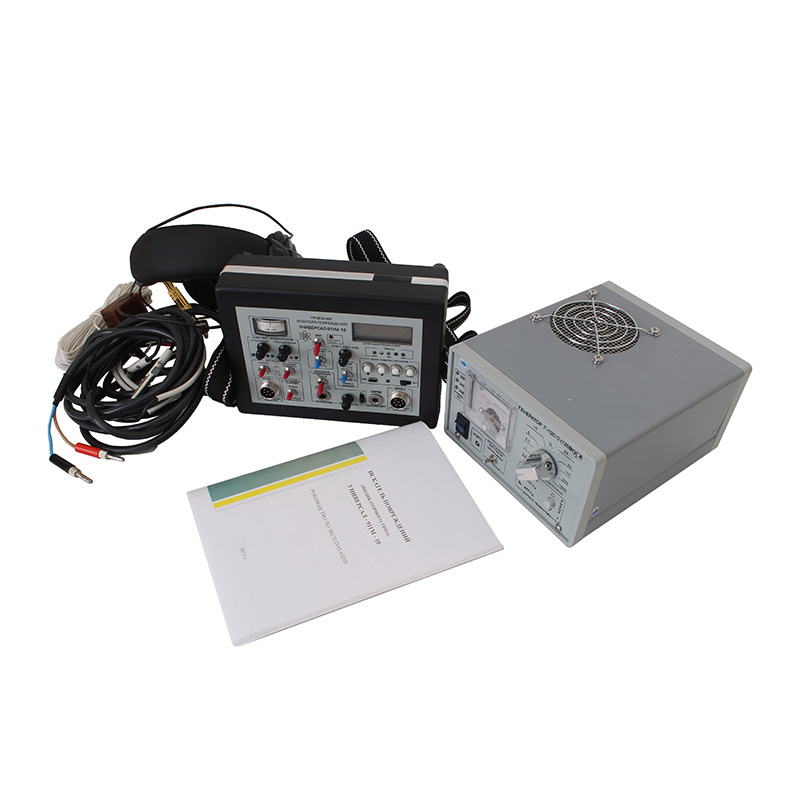

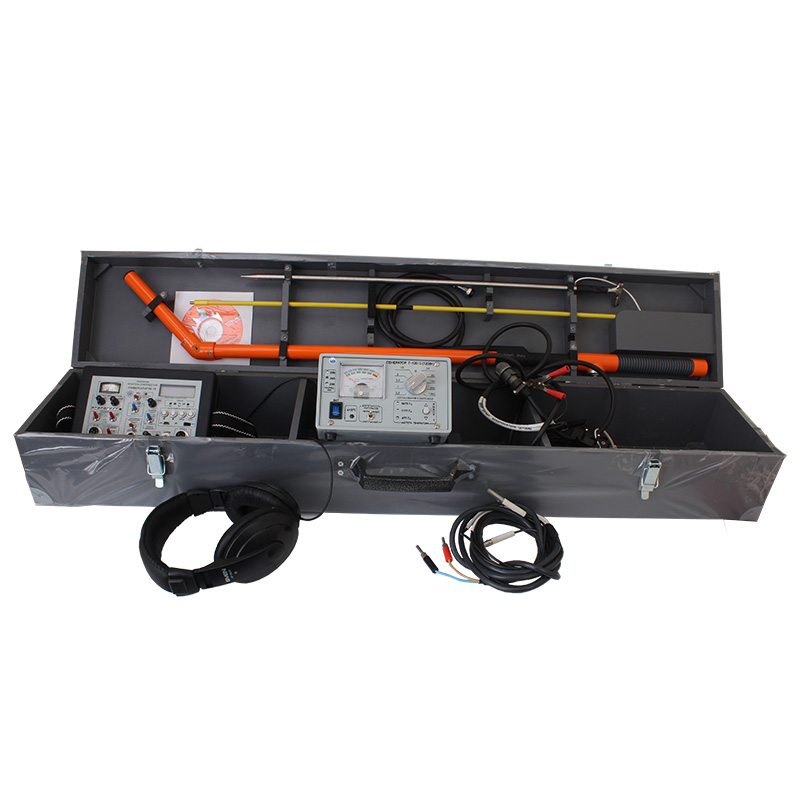

Данный комплекс состоит из генератора импульсов, приемника сигналов, вычислительного блока, блока питания и вспомогательного оборудования. Вычислительный блок содержит модуль памяти для записи результатов проведенных измерительно-поисковых работ, которые в дальнейшем могут быть загружены на ПК через порт USB и обработаны специализированным ПО, формирующим подробный отчет.

Модификация устройства

Трассоискатель Универсал-911М10

Тип устройства

Трассоискатель, цифровой, 2-канальный

Параметры сети питания блока питания комплекса

Переменный ток, 220 В, 50 Гц

Параметры питания устройства генерации тональных сигналов

Постоянный ток, 24 В

Параметры питания приемного устройства

Постоянный ток, 12 В

Частота работы генератора импульсов, Гц

477/1177/8475

Продолжительность импульсов, сек.

0,3/непрерывные

Мощность генератора, выходная, при нагрузке, не менее, Вт:

 - при питании от блока питания

 - при питании от двух АКБ

 - при питании от одной АКБ



120

100 – 120

30 - 40

Выходной ток генератора, максимум, при нагрузке сопротивлением, А:

 - 0,50 Ом

 - 1,0 Ом

 - 2,50 Ом

 - 5,0 Ом

 - 10,0 Ом

 - 25,0 Ом

 - 50,0 Ом

 - 100,0 Ом

 - 500,0 Ом

 - 1000,0 Ом





15,50

11,0

7,0

5,0

3,50

2,20

1,60

1,10

0,50

0,350

Выходное напряжение тока генератора, максимум, при нагрузке сопротивлением, В:

 - 0,50 Ом

 - 1,0 Ом

 - 2,50 Ом

 - 5,0 Ом

 - 10,0 Ом

 - 25,0 Ом

 - 50,0 Ом

 - 100,0 Ом

 - 500,0 Ом

 - 1000,0 Ом





7,80

11,0

17,50

25,0

35,0

55,0

78,0

110,0

250,0

350,0

Диапазон регулировки (6 положений) выходного нестабилизированного напряжения, В

23,0 – 31,50

Диапазон регулировки (6 положений) выходного тока, А

6,0 – 7,86

Частоты работы приемника сигналов, Гц

1177/8475

Параметры чувствительности приемника, мкВ:

 - магнитная антенна

 - электрическая антенна на частоте 1177 Гц

 - электрическая антенна на частоте 8475 Гц



0,1

0,03

0,05

Диапазон фиксируемых частот в режиме «Широкая полоса», Гц

20 – 30 000

Параметры ослабления сигнала помех с частотой 50/100 Гц, не менее, дБ

85,0

Точность обнаружения, м:

 - дефектов изоляции труб при использовании эл.антенны

 - дефектов изоляции труб без использования эл.антенны

 - мест несанкционированных врезок

 - местоположения трассы

 - глубины залегания трассы

 - подземных коммуникаций

 - мест утечки из трубопроводов

 - мест утечки из газопроводов



0,5

0,2

0,07

0,02 – 0,05

0,02 – 0,05

20,0

0 – 8,0

0 – 6,0
