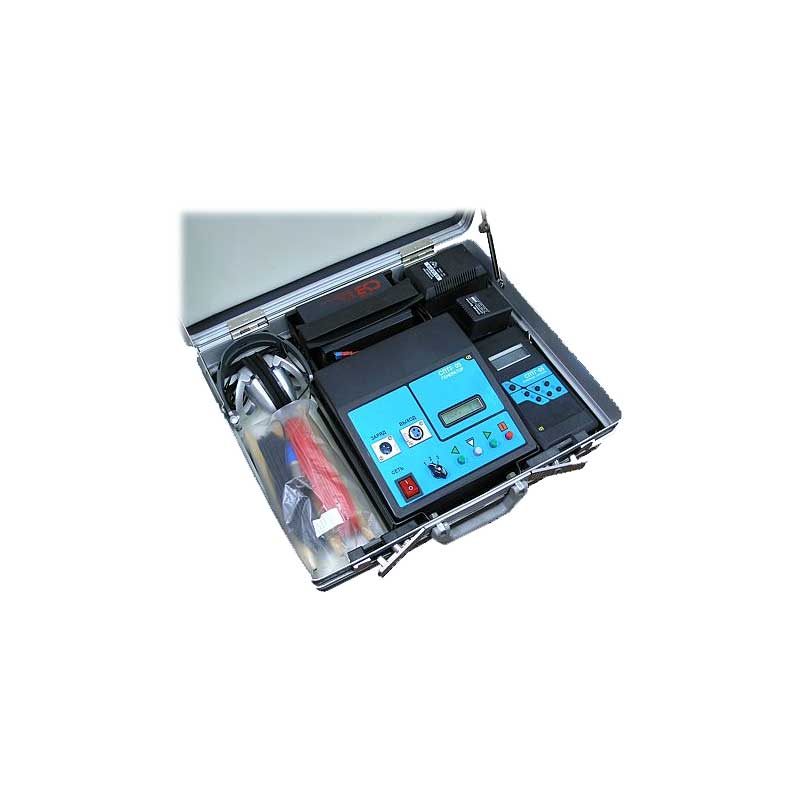

Трассоискатель СПТГ-05

Документация:

Руководство по эксплуатации(410.87 КБ)

Цена по запросу

Под заказ

zapros@amtorg.com.ru

Доставка

Срок доставки от 3 до 30 дней

Пункты выдачи

Описание

Трассоискатель СПТГ-05 применяется для пределение местонахождения металлических трубопроводов и электрических кабелей, а также глубины их залегания и состояния изоляционного покрытия.

Особенности

ПРИЕМНИК
- Высокая чувствительность и помехозащищенность благодаря применению цифровых фильтров 8-го порядка.
- Широкий диапазон регулировки чувствительности.
- Наличие трех видов регулировки усиления позволяет в условиях помех устанавливать оптимальное соотношение сигнал/шум.
- Высокая стабильность частоты приема.
- Наличие резервной частоты приема.
- Небольшие габаритные размеры и масса.
ГЕНЕРАТОР
- Повышенная мощность и стабильность частоты генерации.
- Наличие резервной частоты генерации.
- Широкий диапазон сопротивлений нагрузки.
- Автоматическое согласование генератора с нагрузкой и наличие защиты от короткого замыкания.
- Реализация манипуляции сигнала генератора, обеспечивающей улучшение его идентификации на фоне помех.
- Приемник и генератор комплектуются восстанавливаемыми источниками питания.

Характеристики

Технические характеристики приемника
Параметр	Значение
Базовая частота приема	1024 Гц
Дополнительная частота приема	1042 Гц
Чувствительность при соотношении сигнал/шум 10 дБ	не хуже 0,5 мкВ
Полоса пропускания: - в широкополосном режиме - в узкополосном режиме на уровне	от 30 Гц до 6 кГц -3 dB – 3 Гц
Ослабление сигнала частотой 50 и 100 Гц	не менее 80 дБ
Диапазон регулировки чувствительности	не менее 100 дБ
Определение трассы подземной коммуникации со штатным генератором на глубинах от 0,2 до 10 м
Погрешность определения линии трассы	± 5 %
Питание – аккумуляторные батареи типоразмера АА	4 шт. 1,2 В х 1,3 Ач
Время непрерывной работы при свежезаряженной аккумуляторной батарее	не менее 8 ч
Габаритные размеры, не более: - блок электронный - антенна поисковая	196 х 196 х 40 мм 1130 х 196 х 40 мм
Масса составных частей, не более: - блок электронный - антенна поисковая	0,5 кг 0,6 кг

Технические характеристики генератора
Параметр	Значение
Базовая частота генерации	1024 Гц
Дополнительная частота генерации	1042 Гц
Номинальная мощность (при сопротивлении нагрузки от 2 до 200 Ом)	50 Вт
Максимальная мощность	не менее 100 Вт
Режим генерации – непрерывный и модулированный с частотой 2 Гц
Скважность модулированного сигнала	8,3 с^-1
Поддиапазоны скважности (с^-1): 25,0; 12,5; 8,3; 6,2; 5,0; 4,2; 3,6; 3,1; 2,8; 2,5; 2,2; 2,0
Диапазон выходных напряжений	от 0 до 100 В
Питание – аккумуляторная батарея	12 В х 7 Ач
Время непрерывной работы от свежезаряженной аккумуляторной батареи при скважности 8,3	не менее 8 ч
Габаритные размеры, не более	200 х 152 х 102 мм
Масса, не более	2,3 кг
