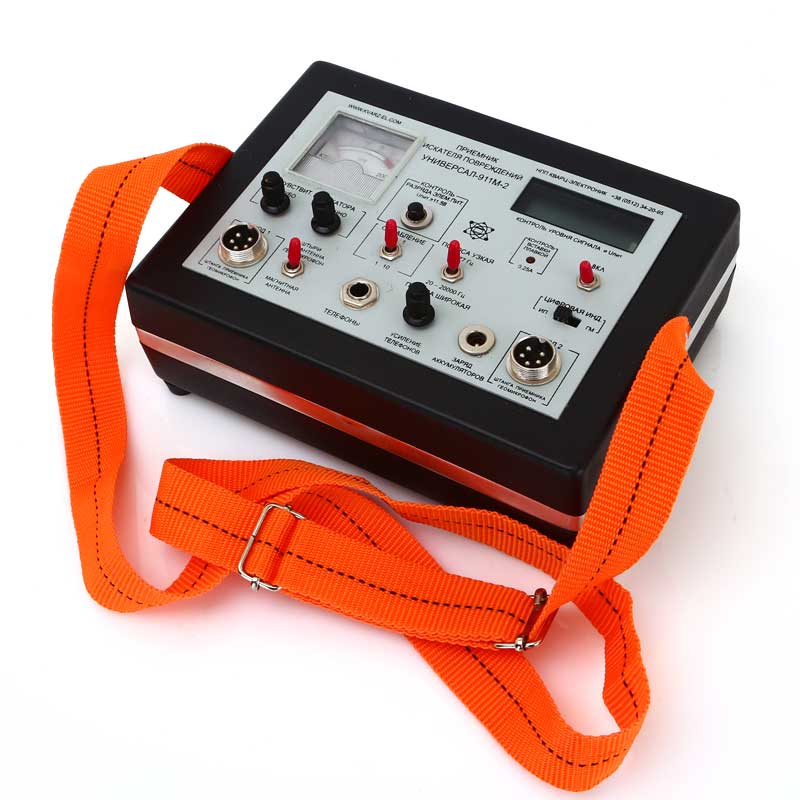

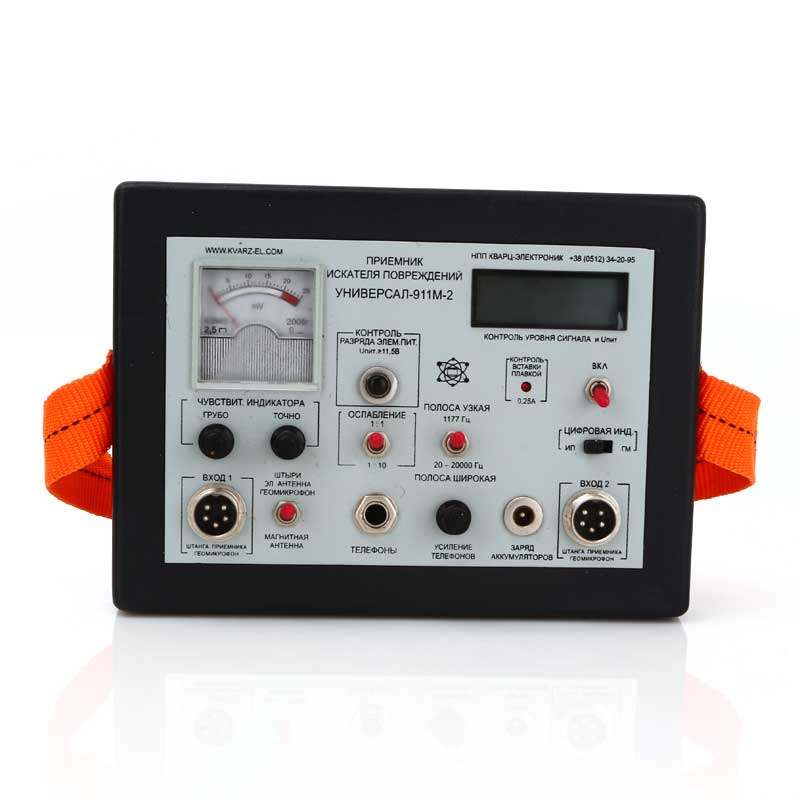

Искатель повреждений Универсал-911М2

Основная конструкционная особенность этого трассопоискового устройства - изготовление прибора по двухканальной схеме, обеспечивающей одновременную работу канала определения мест незаконных врезок в трубопровод и каналов поиска кабельных повреждений и определения линии трассы. Такая рабочая особенность УНИВЕРСАЛА-911М, позволяет в несколько раз уменьшить время на проведение поисковых работ.

Ключевым эксплуатационным предназначением универсального искателя повреждений 911М является выявление максимально удобных трасс для монтажа силовых токопроводящих кабелей, трубопроводов различного назначения и обнаружения их дефектов и неполадок. Кроме того, данный прибор предназначен и для такой деятельности, как:

  • обнаружение глубины залегания шин заземления и контуров;
  • выявление глубины прокладки водопроводов и кабелей;
  • обнаружение коротких замыканий в кабелях, обрывов и других неполадок;
  • поиск неполадок акустическим методом;
  • выявление поломок в подводных трубопроводах и подземных;
  • поиск мест утечки и трубопроводов, изготовленных из неметалла.

Этот прибор нашел активное применение в таких промышленных сферах, как: нефтяная, газодобывающая, в современных отопительных системах, применяется при монтаже водопроводов и канализации, используется при выявлении неполадок в аммиакопроводах, газо- и нефтепроводах. УНИВЕРСАЛ-911М отличается высокой рабочей эффективностью, производственным качеством, эксплуатационной надежностью и высоким уровнем универсальности.

Принцип работы цифрового искателя

Рабочий принцип этого универсального поискового оборудования базируется на приеме электромагнитных волн, которые создает генератор вблизи трубопроводов, силовых кабелей и иных токопроводящих конструкций. Устройство способно эффективно работать в двух режимах - активный, с использованием в конструкции прибора генераторов и пассивный, работающий на промышленной частоте до 400 Гц, которая наводится токами обслуживаемых коммуникаций.

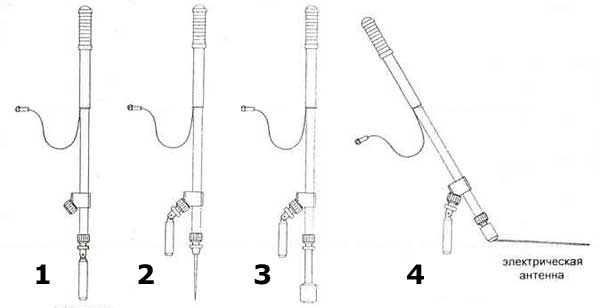

Штанга искателя повреждений 911М

Рис. 1. Штанга искателя повреждений 911М

  1. Магнитная антена;
  2. Штырь;
  3. Контактный геомикрофон;
  4. Электрическая антена.

Благодаря наличию в конструкции прибора разнообразных технических новшеств, рабочие функции искателя отличаются широким спектром эксплуатационных возможностей и универсальностью. Ключевыми характеристиками, которыми известен УНИВЕРСАЛ-911М, являются следующие:

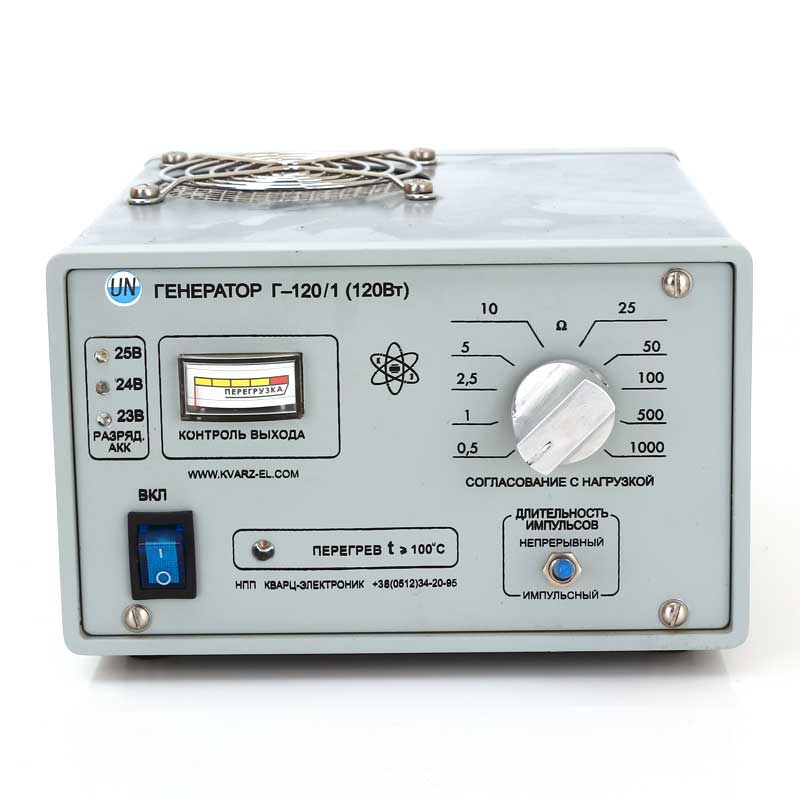

  • количество частот генератора (3);
  • рабочие частоты (8475Гц, 477 Гц, 1177 Гц);
  • непрерывный делитель импульсов;
  • выходное сопротивление до 500 Ом;
  • высокая рабочая чувствительность;
  • высокий уровень точности определения глубины залегания оборудования и самих трасс;
  • потребляемый генератором ток (не более 6,5 Ампер);
  • питание от сети в 220В (плюс или минус 30-50В);
  • диапазон рабочих температур (- 40 + 50 Цельсия).

Эти технические характеристики позволяют эксплуатировать трассопоисковое устройство на различных промышленных объектах, таких как: электросети, на предприятиях связи, телефонии (при проверках кабеля и входящих сигналов), на теплотрассах и других коммуникациях и предприятиях.
