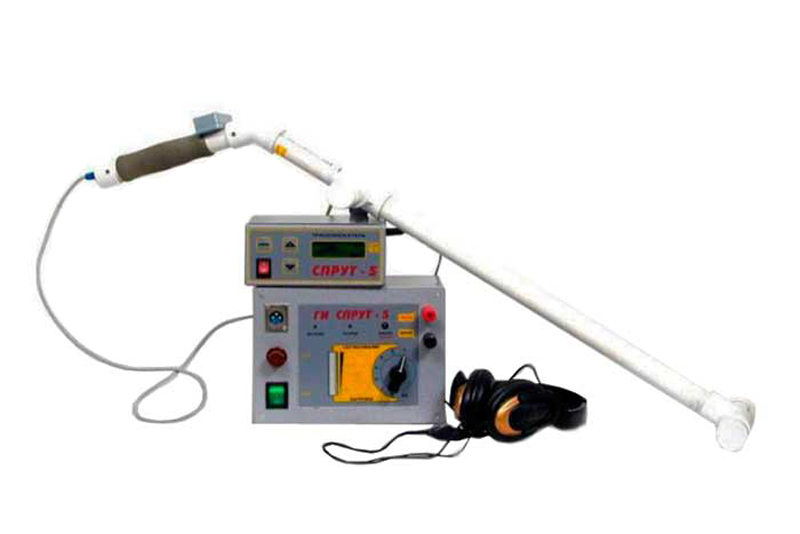

Система поиска трассы СПРУТ-5

Average: 9 (1 vote)
Категория:

Специализированная поисковая система марки «Спрут-5» применяется в качестве инструмента для поиска подземных коммуникаций, определения места прохождения трубопроводов на любой глубине. Устройство способно обнаруживать утечки тока катодной защиты, возникающие из-за деградации изоляционного слоя. Система спроектирована для непрерывного использования (максимум в течение 8 часов), рабочая частота поискового импульсного генератора составляет 1024 Гц.

Область применения

Поисковая система «Спрут-5» используется для поиска дефектов подземных коммуникаций, фиксируя глубину их залегания и величину защитного тока. Устройство обнаруживает места утечки тока катодной защиты, вызванным повреждением изоляционного слоя или физическим контактом с близлежащими коммуникациями.

Устройство и работа

Основными элементами системы являются импульсный генератор и приемное устройство с антенной. За обработку поступающих на антенну сигналов отвечает микропроцессор, который, благодаря специально разработанному для него программному алгоритму, способен выводить данные о глубине залегания магистрали и величине проходящего по ней тока в параллельном режиме. Диагностическая система «Спрут-5» может функционировать в активном или пассивном режимах. В первом случае она питается от внешнего генератора, в пассивном режиме для этих целей служит ток катодной защиты.

Принцип работы системы заключается в поиске участков трубопровода, на которых наблюдается существенное колебание индуцируемого тока. Изменение величины тока вычисляется путем сопоставления результатов измерений в двух точках, удаленных друг от друга на заданную дистанцию. Как правило, измерения проводятся каждые десять метров с занесением полученных данных в память прибора. Для удобства оператора система поставляется звуковым и визуальным индикатором, отвечающим за оперативный вывод рабочих данных. Результаты измерения могут сохраняться во внутренней памяти устройства и передаваться на ПК для дальнейшей обработки (с помощью интерфейса RS-232). Ключевые преимущества системы:

  • для работы с прибором достаточно одного оператора;
  • система предоставляет в параллельном режиме все необходимые данные (место нахождения трассы, точная глубина прохождения коммуникации, уровень защитного тока);
  • система устойчива к воздействию внешних помех;
  • место утечки защитного тока определяется с высокой точностью;
  • прибор может использоваться в полевых условиях без внешнего источника питания;
  • корпус системы оснащен средствами защиты от пыли и брызг, прибор устойчив к воздействию вибраций и низких температур окружающей среды.

Комплектация Спрут-5

  • приемное устройство с антенной;
  • импульсный генератор;
  • соединительные кабели;
  • устройство для зарядки;
  • фирменная дискета с ПО;
  • индивидуальный переносной чехол;
  • технический паспорт.
Технические характеристики
Наименование Значение
Частота импульсов, Гц 1024
Выходная мощность на активную нагрузку сопротивлением от 5 Ом, Вт 60
Max ток потребления, А 6
Номинальный выходной ток, А 1,0
Время непрерывной работы, ч 8
