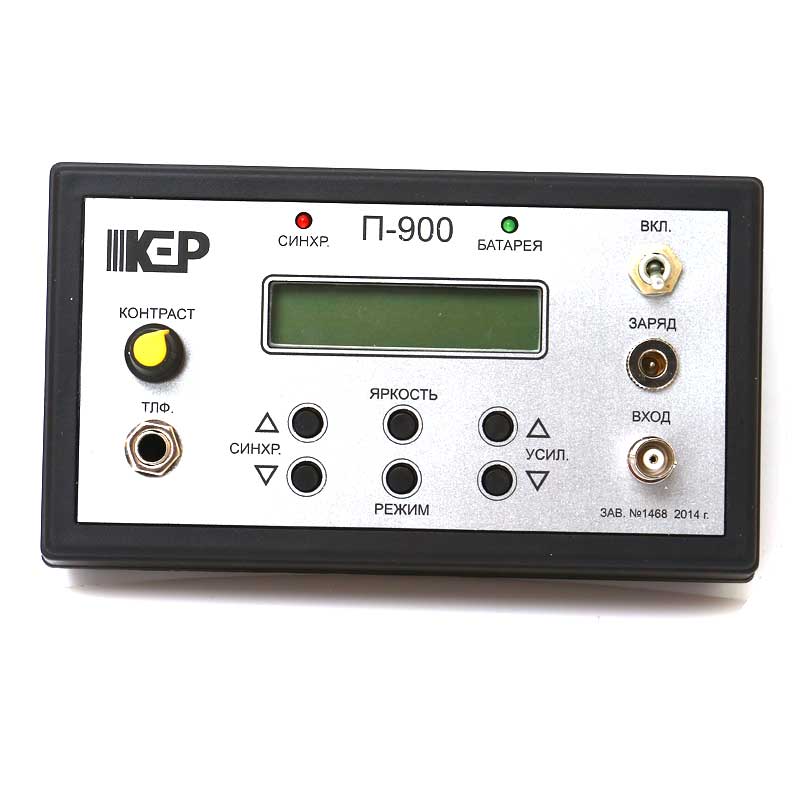

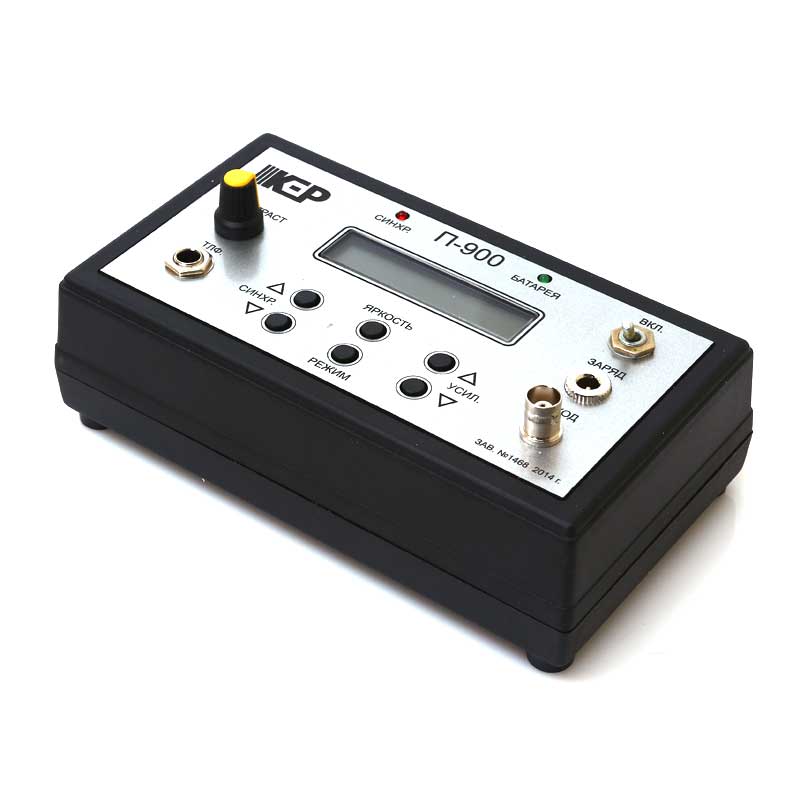

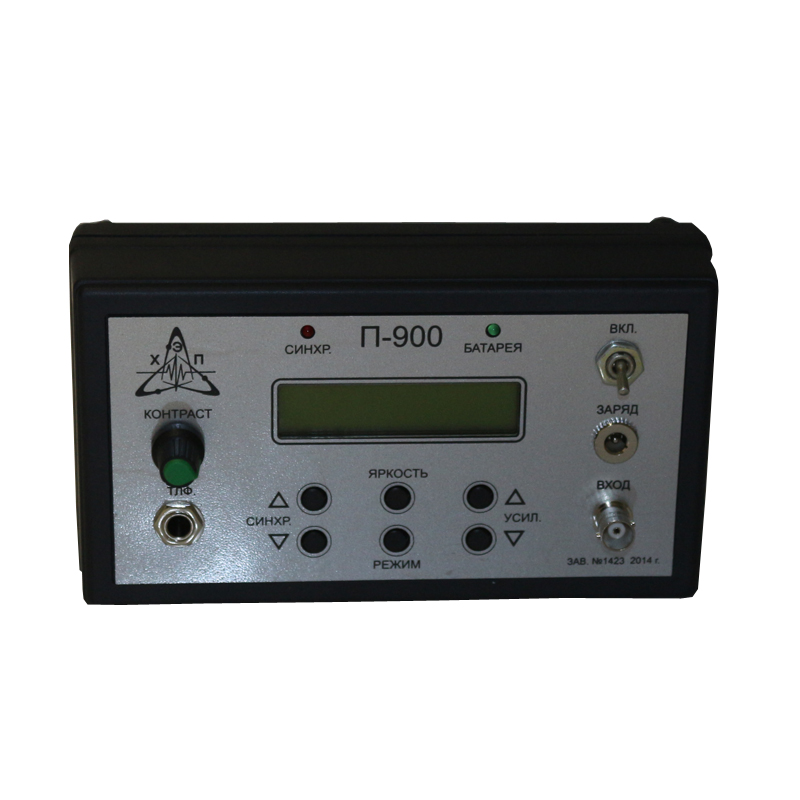

Приёмник П-900

Приемник П-900 работает совместно с другим продуктом, который называется генератор ГЗЧ-2500.

Об оборудовании

Любой приемник должен эксплуатироваться с генератором частоты. Наш продукт имеет партнера, который имеет частоту 1 024 Герца и 2 048 Герц.  При этом должна обеспечиваться нагрузка с показателем 0,5 Ом… 200,0 Ом. Выходной показатель мощности не должен падать ниже 200,0 Ватт. Если заниматься поисковыми работами используя акустический метод поиска, то генератор, помогающий в рабочем процессе, должен иметь показатель напряжения от 10,5 кВ до 32,0 кВ, а его энергия может достигать пределов от 150 Джоулей до 1920 Джоулей.

Принцип работы

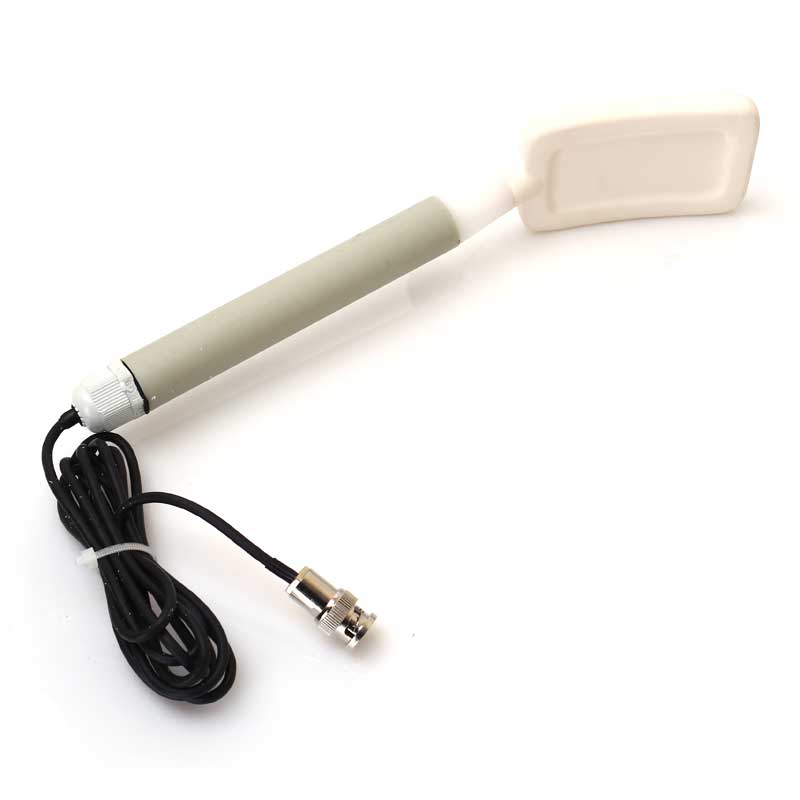

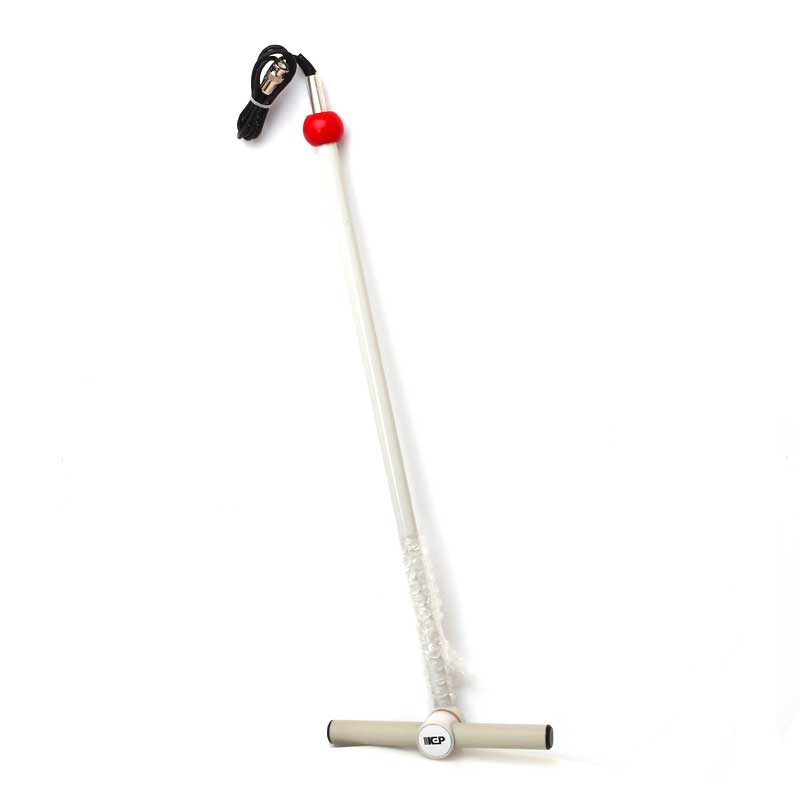

Метод поиска – индукционный. Генератор подключаем к жиле необходимого кабеля. Далее ток переменного типа в звуковой частоте производит вокруг данного кабеля определенное магнитное поле. То напряжение, которое наводится магнитным полем на индуктивный датчик в приемнике, повышает свое значение, далее происходит процесс фильтрации. Далее оно передается в устройство, где находится звуковая и цифровая индикация.

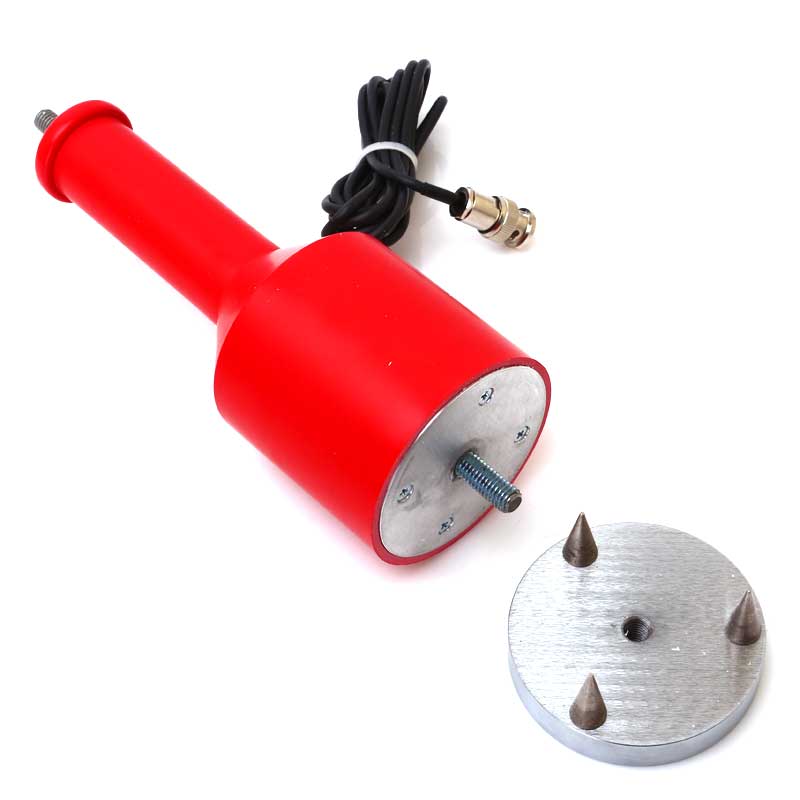

Метод поиска – акустический. На высоковольтный кабель подается импульс с высоким напряжением, который доходя до места реального повреждения, вызывает и производит электрический разряд. При этом звук произведенного разряда, можно уловить на земле, используя акустический датчик. Далее происходит процесс увеличения звука в нашем приемнике, и они поступают на телефоны. Чем выше показатель амплитуды звукового колебания, тем ближе находится датчик относительно места, где было повреждение. При этом импульс электромагнитного типа, во время разряда передается на канал, где происходит синхронизация. Он же служит контролирующим звеном для правильного месторасположения оператора относительно кабеля.

Виды выполняемых работ

• Поиск под землей трассы, по которой проходят силовые кабели или кабельные линии связи. Метод поиска индукционный.
• Используя данную разработку можно вычислить глубину с высокой точностью, на которой находится необходимый кабель.
• Можно оперативно вычислить месторасположения поврежденного кабеля, например, в месте, где замкнулись жилы.
• Ремонтная бригада быстро найдет место повреждения рабочей изоляции в силовом кабеле, устранит неполадки или заменит кабель. Поиск производится через метод поиска акустический.
