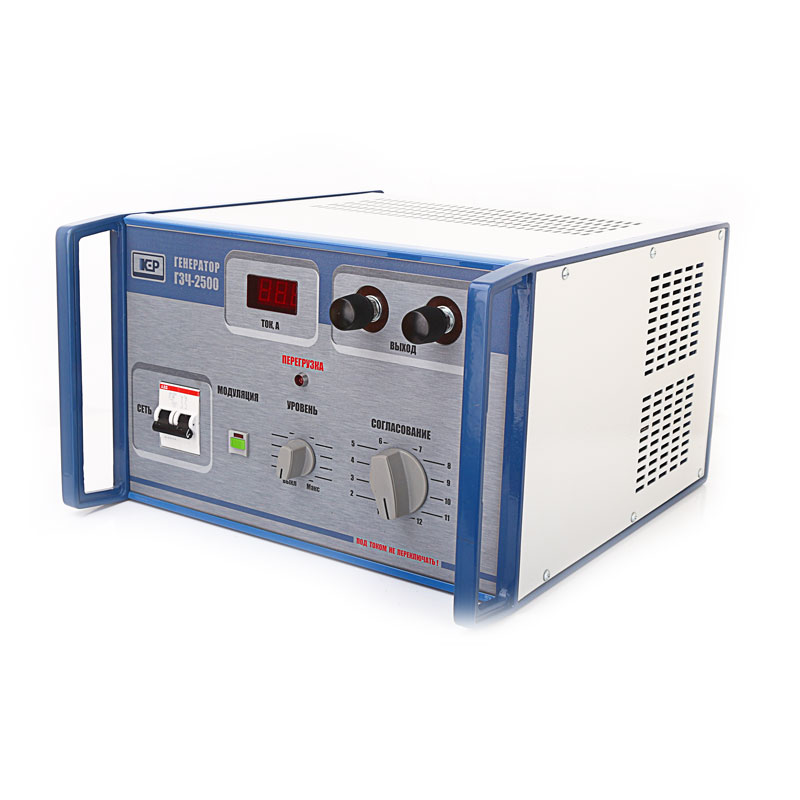

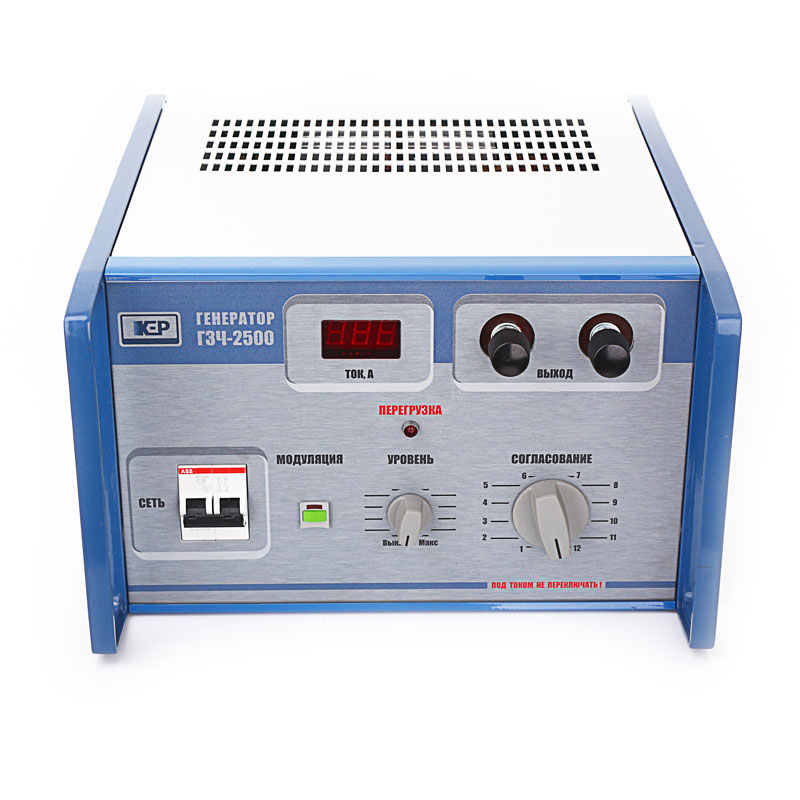

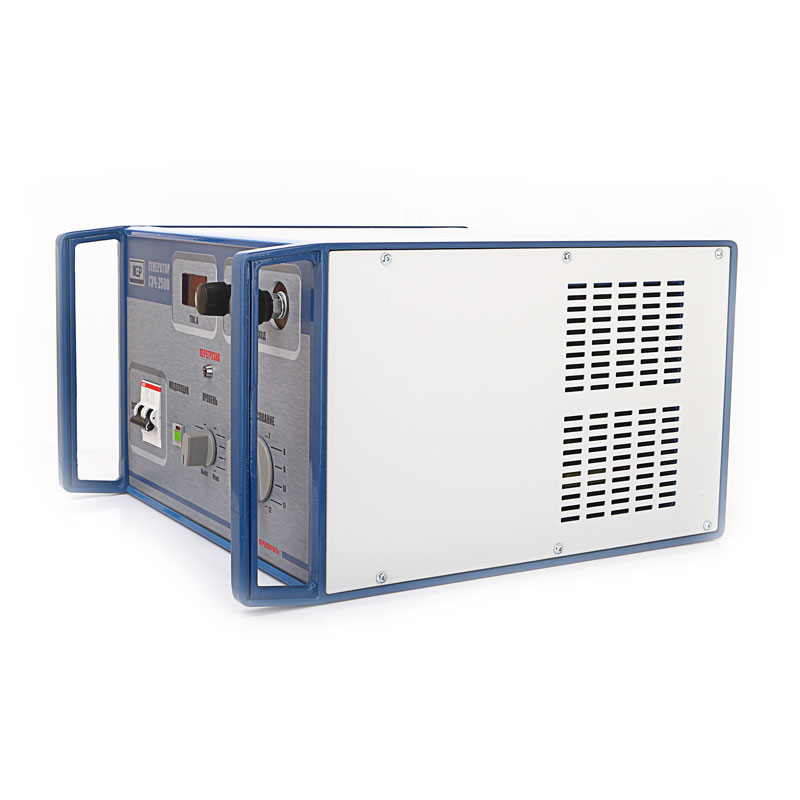

Генератор ГЗЧ-2500

Генератор ГЗЧ-2500 проводит свое рабочее время как поисковое устройство для нахождения подземных кабелей.

Применение ГЗЧ-2500

Наш генератор занимается поиском нахождения трассы с подземным типом прокладывания кабельной линии оперативной связи. Так же можно найти силовые кабели, которые находятся под землей. Используя наш прибор можно легко определять глубину, на которой залегает кабель, можно вычислить место, где замыкаются жилы в кабеле, используя индукционный метод.

Генератор ГЗЧ-2500 может уникальную вещь, он имеет возможность производить низкочастотную модуляцию сигнала выходного типа. Это происходит за счет прямоугольных импульсов, частота которых колеблется от 1,5 до 3,0 Герц. Это получается так, что первый полупериод в модулирующем напряжении происходит процесс генерации сигнала, частота которого 1024 Герц, а второй полупериод имеет частоту в 2048 Герц. Главный плюс данного способа заключается в том, что имея приемник П-900 (частота приема 1024 Герц и 2048 Герц), можно настроить прием сигналов на двух частотах, переключая их исключительно на рабочем приемнике. Если генерация происходит в непрерывном режиме, то сигнал генерируется с показателем частоты в 1024 Герц.

Рабочий процесс генератора ГЗЧ-2500

Сетевое напряжение входит через автомат, который работает в паре с тиристорным регулятором. Далее подача напряжения приходится на выпрямитель силового типа. После него на фильтр емкостный. Следующий на очереди приема является инвертор транзисторного исполнения. Причем нагрузкой является трансформатор выходного типа. ГЗЧ-2500 имеет режим, в котором можно модулировать звуковой сигнал, защищать оборудование от возможной перегрузки от тока. Можно регулировать выходное напряжение двумя способами: плавным и ступенчатым способом.
