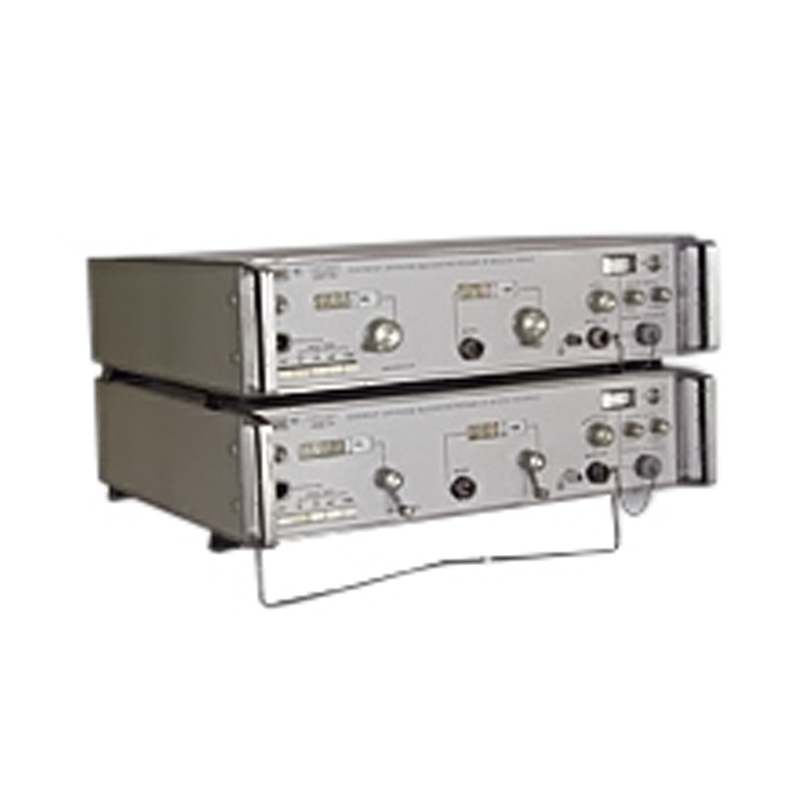

Генераторы Г4-81

Приборы Г4-81 относятся к ВЧ-генератором, при помощи которых можно получить сигналы в интервале частот между 4,0 и 5,6 ГГц. Также прибором поддерживается генерирование импульсных сигналов в частотном диапазоне от 10 Гц до 2 кГц и модуляция сигналов.

Назначение

Генераторы имеют широкое практическое применение в отраслях, которые связаны с производством и обслуживанием радиоэлектронных устройств и аппаратуры. Генерируя высокочастотные сигналы можно проводить настройку различных систем и узлов, которые входят в аппаратную часть многих приборов как бытового, так и промышленного назначения.

Особенности конструкции и использования

Генераторы серии Г4-81 представляют собой модульные приборы, которые включают в свой состав блок генерирования высокочастотных сигналов, модулятор, модуль индикации мощности и источник питания. Блок генерирования ВЧ-сигналов построен на основе отражательных клистронов типа К352. Система коаксиального резонирующего узла генератора владеет "электрическим шлюзом" с показателем 3/4·λ. Для перенастраивания резонатора применяется бесконтактный Z-образный плунжер.

Модулятор Г4-81 включает в свой состав шасси, к которому крепится модуляторная плата и переключатель типа выполнимых работ. Процедура модуляции основана на методике замера мощности генерируемых сигналов при изменении величины напряжения на отражателях клистрона. Величина напряжения, подаваемого к отражателям клистрона, включает напряжения, которые подаются с потенциометра и системы нагрузочных резисторов. Имеющаяся встроенная система индикации мощности реализована в виде термоэлектрического аналогового ваттметра, включающего в свой состав систему усиления постоянным током и приемный термоэлектрический преобразователь типа М578В.

С выходов усилителя сигнал поступает к механизму стрелочного индикатора, который на шкале, откалиброванной в децибелах, укажет величину текущей мощности. В процессе функционирования прибора им реализуются функции высокочастотного генератора сигналов, которые откалиброванные по частоте, величине мощности и характеристикам модуляции. Кроме этого, генератором могут формироваться импульсные сигналы с продолжительностью 0,5÷200 мкс.

Генерируемые сигналы могут передаваться для проверки величины чувствительности приемных устройств, контроля параметров 4-полюсников, настройки полос пропускания трактов электроприборов, проверки работоспособности фильтров.
