Генератор Г4-301

Генератор сигналов Г4-301 является прибором, с помощью которого формируются электрические немодулированные колебания или такие, которые имеют частотную, амплитудную, а также импульсную модуляцию.

Область практического применения

Генераторы предложенной серии широко используются для настройки и метрологической поверки измерительного оборудования, радиоаппаратуры и прочих электрических устройств, применяемых в разных промышленных отраслях.

Особенности конструкции и работы генератора Г4

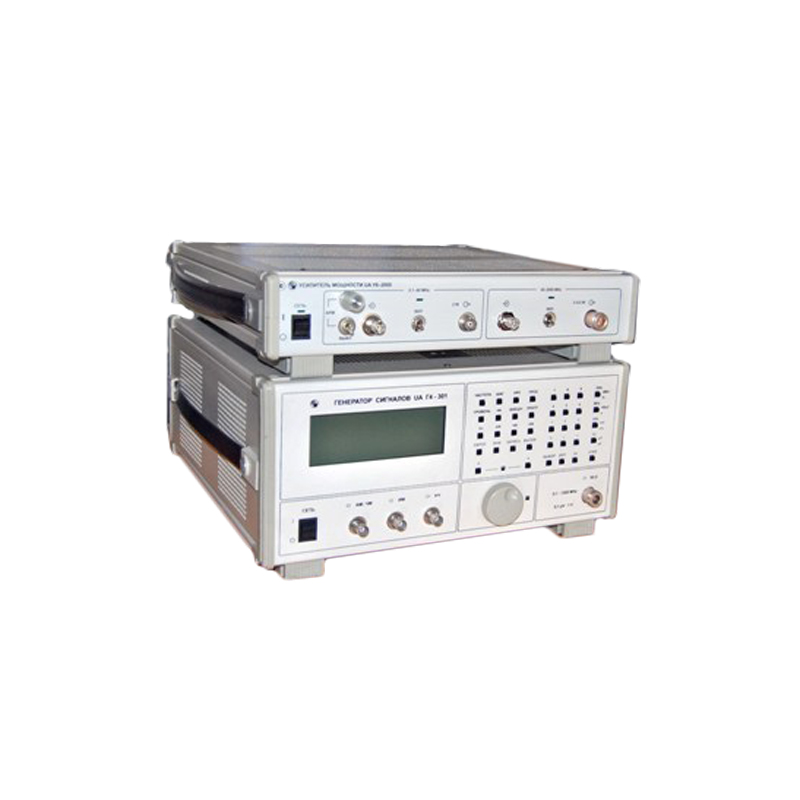

Конструктивно генератор Г4-301 реализован в виде настольного прибора, электронная часть которого расположена внутри корпуса серии "Надел-85". На передней панели устройства располагаются элементы управления, индикации, а также цифровой дисплей.

Функционирование генератора Г4-301 построено на базе синтезатора, управляемого микроконтроллером. Синхронизация генерируемых частот осуществляется с применением кольца фазовой автоподстройки, используя в качестве опорной генераторной системы термостатированный Si-генератор, номинальная частота которого равна 10 МГц.

Чтобы регулировать мощность, а также реализовывать процесс амплитудной/импульсной модуляции применяется электронный блок усиления с авторегулированием мощности. Для выполнения частотной модуляции роль опорного сигнала играет тот, который формируется с применением низкочастотного синтезатора.

Для эффективного управления работой генератора Г4 применяются два микроконтроллера с применением последовательного канала. Генератором поддерживается как локальная настройка, так и его конфигурирование с помощью удаленного ПК через интерфейс маркировки RS-232.

Генератор сигналов Г4-301 выполняет функции, поставленные перед всей системой:

Диапазон генерируемых частот:

0,1…1,2∙103 МГц

Дискретность выбора частоты и ее погрешность:

1 Гц / 2∙10-7

Величина погрешности при выборе опорного размера:

±1 дБ

Числовой интервал измеряемой выходной мощности:

-127…+13 дБм

+127…+33 дБм (с дополнительным усилителем)

Величина относительной спектральной плотности шумов фазы:

Диапазон показателей -110…+130 дБ/Гц

Соотношение гармонических/негармонических составляющих выходных сигналов:

-30/60 дБн

Поддерживаемые интерфейсы:

RS-232-C, КОП

Значение потребляемой мощности:

не больше 70 ВА

Вес устройства:

не более 14 кг

Значение габаритных размеров:

37,2х17,7х39,5 см
