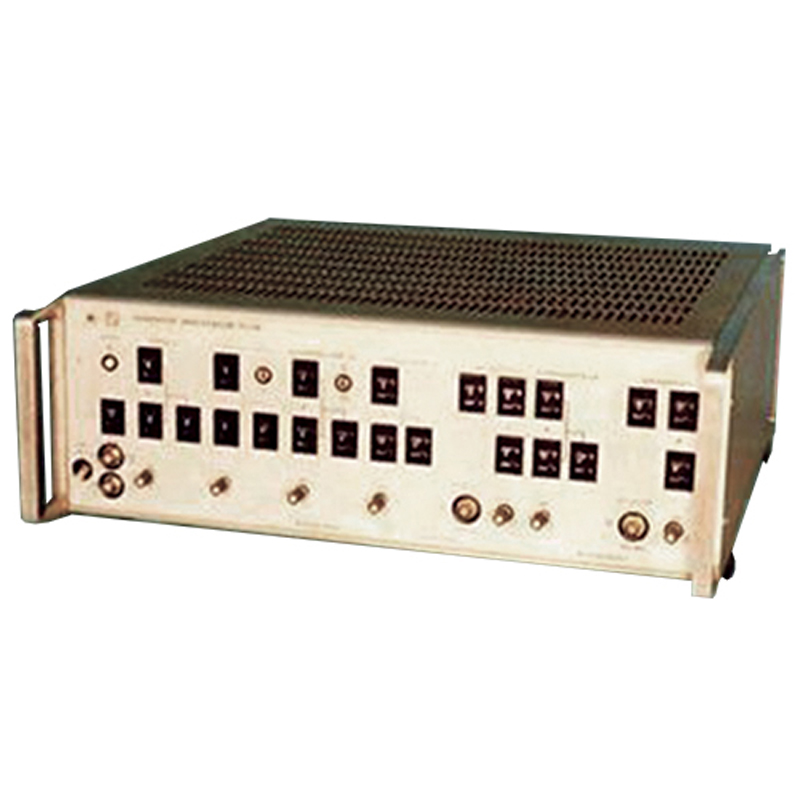

Генератор испульсов Г5-56
Описание
Для диагностики, настройки и регулировки радиоэлектронных устройств, в том числе импульсных применяют генератор импульсов Г5–56.
Применение
Генератор импульсов преимущественно используется в следующих производственных отраслях:
- испытание и настройки радиоустройств и импульсных приборов;
- измерительное оборудование;
- вычислительная техника.
У генератора нет ограничений по сферам производств.
Особенности
Генератор импульсов Г5-56 относится к категории лабораторного оборудования, изготавливается в настольном исполнении. Генератор формирует импульсные сигналы в широком диапазоне интервал по многим показателя: времени, сдвига по времени и длительности сигналов. Генератор имеет два основных канала. По ним выдаются импульсы самых различных характеристик: отрицательные и положительные, парные и одиночные, и многие иный.
Характеристики
|
Параметры |
Показатели |
|
Диапазон плавно-дискретного изменения периода повторения основных импульсов, мкс |
0, 1 -10 в 6 степени
|
|
Число поддиапазонов |
7 |
|
Плавное изменение периода |
В переделах дискретности |
|
Погрешность установки периода повторения |
Не более 10% |
|
Диапазон плавно–дискретного изменения длительности основных импульсов |
0,01 – 10 в 6 степени мкс |
|
Число поддиапазонов |
8 |
|
Плавное изменение |
В пределах дискретности |
|
Погрешность установки длительности |
+/-0,1 t +3 нс, где T –установленная длительность |
|
Диапазон плавно–дискретного изменения временного сдвига основных импульсов каналов Ι и ΙΙ относительно синхроимпульса, мкс |
0,01 - 106 |
|
Количество поддиапазонов |
8 |
|
Плавное изменение |
В пределах дискретности |
|
Погрешность установки временного сдвига |
+/-(0,1 D +3 нс), где D – установленный временный сдвиг |
|
Диапазон плавно-дискретного изменения временного сдвига второго импульса пары относительно первого при Dп ≤0,5T, мкс |
0,1 - 106, |
|
Максимальная амплитуда основных импульсов на нагрузке 50, Ом |
не менее 10 В |
|
Диапазон плавно–дискретного изменения амплитуды импульсов |
0,1 – 10 В |
|
Погрешность установки |
Не более 10% |
|
Вид импульсов |
нормальный или опрокинутый(переключаемый) |
|
Время установления и восстановления |
≤40 нс |
|
Время само прогрева |
15 мин |
|
Питание от сети переменного тока |
220В, 50 и 400 Гц, |
|
Потребляемая мощность |
200ВА |
|
Габариты в мм |
488х170х480 |
|
Вес в кг |
20 |
