Генератор сигналов РГ4-17-01А

На этой странице представлено описание лабораторного генератора высокочастотных сигналов РГ4-17-01А с цифровой индикацией и электронным управлением, которое осуществляет встроенная в прибор микро-ЭВМ.

Назначение

Генератор сигналов РГ4-17-01А предназначен для проведения поверки приборов, а также ремонта и регулировки устройств связи в условиях стационарной или передвижной лаборатории.

Устройство и работа

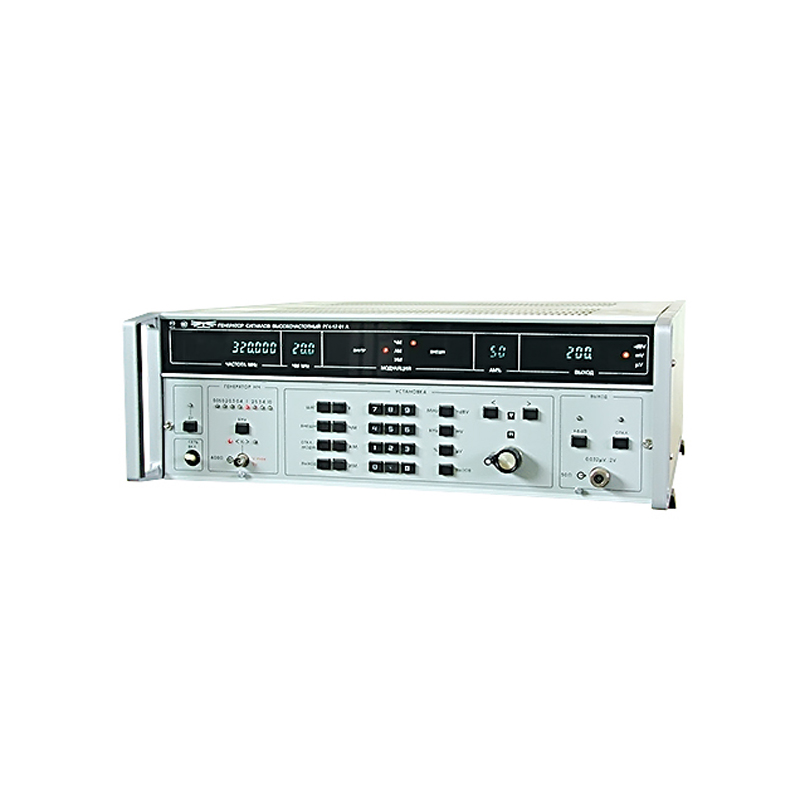

Генератор высокочастотный РГ4-17-01А производится в прямоугольном корпусе, выполненном из алюминиевого сплава, который имеет настольное исполнение. Для переноски генератор снабжён ручками, расположенными по бокам от передней лицевой панели.

Управление устройством осуществляется при помощи кнопочной клавиатуры, также предусмотрены ручки, которые позволяют выполнять квазиплавную установку рабочих параметров. В качестве табло применены 6 цифровых многоразрядных индикаторов для отображения информации о выходном сигнале и режимах работы генератора.

Печатные платы прибора размещаются в экранирующих отсеках, а напряжение питания от внутреннего блока питания подаётся через соответствующие фильтры, чем достигается низкий уровень помех и паразитных колебаний.

В качестве внутреннего источника модуляции используется RC-генератор, имеющий 8 фиксированных частот. Для выбора нужной необходимо провести коммутацию для соответствующих мостов Вина. Генератор способен работать в различных режимах модуляций:

  • АМ (амплитудной),
  • ЧМ (частотной),
  • ИМ (импульсной),
  • НК (немодулированных колебаний).

Работа прибора РГ4-17-01А происходит под контролем встроенной микро-ЭВМ, которая производит считывание вводимых данных и управляет работой соответствующих генераторов, фильтров, делителей, обеспечивая высокую точность выходных параметров

Питание прибора

220 В, 50/400 Гц

Потребляемая мощность

100 ВА

Частотный диапазон генератора

0,1÷639,999 МГц

Погрешность установки частоты

±5·10-5 %

Дискретность перестройки частоты

0,1÷159,9999 МГц

100 Гц

160÷639,999 МГц

1000 Гц

Выходное напряжение

на нагрузке 75 Ом

-149,9÷-14 дБВ (0,032·10-6÷0,2 В)

на нагрузке 50 Ом

-149,9÷+6 дБВ

Погрешность установки

опорного уровня

±1 дБ (Rн = 50 Ом), ±1,5 дБ (Rн = 75 Ом)

ослабления аттенюатора

±1÷2,7 дБ (в зависимости от выходного уровня)

Внутренняя модулирующая частота (АМ, ЧМ)

50, 200, 300, 400, 1000, 2500, 3400, 10000 Гц

Внешняя модулирующая частота

режим АМ

более 4 МГц – 50 Гц÷60 кГц,

0,1÷4 МГц – 50 Гц÷0,02 Fн, но не более 20кГц

режим ЧМ

0,03÷60 кГц

Параметры модуляции

изменение коэффициента

0÷99 %

погрешность установки

±10 %

пределы установки

50 Гц÷995 кГц

Частота внутреннего источника ИМ (меандр)

1000 Гц

Длительность импульса внешней ИМ

5÷10000 мкс (при частоте следования 50÷10000 Гц)

Коэффициент гармоник огибающей

режим АМ

±3÷5 % (в зависимости от диапазона)

режим ЧМ

±1÷2 % (в зависимости от диапазона)

Время непрерывной работы прибора

16 ч

Габаритный размер

486х173х475 мм

Ресурс

15 лет

Масса

24 кг

  • РГ4-17-01А,
  • РГ4-17-01.
