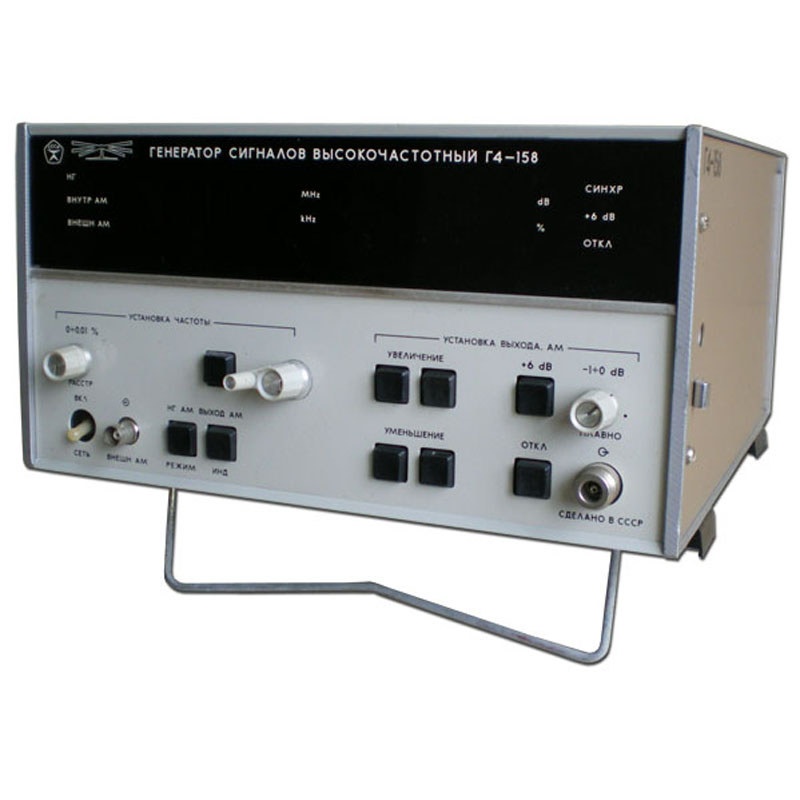

Генератор сигналов высокочастотный Г4-158

Голосов: 1
Цена по запросу
Под заказ
zapros@amtorg.com.ru
Доставка
Срок доставки от 3 до 30 дней
Пункты выдачи

Описание

Для диагностики и настройки аппаратуры передающей и приемной используют генератор сигналов высокочастотный Г4-158. Так же прибор можно применять в качестве источника некалиброванного и немодулированного сигнала.

Применение генератора Г4-158

Генератор Г4-158 актуален в лабораторных подразделениях предприятий, в цехах, в информационно-измерительных отделах, в ремонтно-проверочных отделениях и на автоматизированных рабочих местах. Устройство работает с оборудованием, функционирующим в частотных и амплитудных модуляциях, и не модулируемых колебаниях.

Устройство и принцип действия генератора Г4-158

Генератор Г4-158 представляет собой металлический прямоугольный модуль. Рабочие компоненты (индикационные приборы и элементы управления) расположены на лицевой панели устройства. Основным рабочим органом устройства является генератор управляемый напряжением. Он формирует синусоидальный сигнал. ГУН управляется автоподстройкой. Сигнал проходит делитель частоты и НЧ-фильтры, а далее передается на усилитель, где создается полный диапазон. Затем сигнал отправляется на регулятор, где он стабилизируется и регулируется.

Сигнал в устройстве может модулироваться, как от внешнего низкочастотного источника, так и от внутреннего низкочастотного генератора. Управление прибором осуществляется микропроцессором, которым можно управлять либо с передней панели, либо дистанционно.

Характеристики

Параметры

Показатели

Диапазон несущих частот с дискретностью от 1 Гц до 1 кГц

от 0,01 до 130 МГц

Основная погрешность установки:

  • по истечении времени установления рабочего режима;
  • после самопрогрева в течение одного часа;
  • нестабильность частоты.



Не более ±5·10-3 %



Не более  ±1·10-3 %

Не более ±5·10-6 %

Пределы измерения выходного напряжения

От 0,1*10-6  до 2 В

Основная погрешность установки:

  • опорного уровня выходного напряжения;
  • ослабления аттенюатора;
  • нестабильность выходного напряжения.



Не более от +/-0,5 до+/-1,0 Дб



Не более от +/-0,5 до+/-1,5 Дб



Не более 0,1 Дб

Уровень гармоник несущей частоты

Не более -30 Дб

Девиация паразитной частотной модуляции в полосе частот от 0,03 до 20 кГц, (fн – несущая частота)

не более 0,5·10-6fн+5 Гц

Коэффициент паразитной АМ в полосе частот от 0,03 до 20 кГц

не более 0,1 %

Предел устанавливаемой девиации частоты

От 0,1 до 600 кГц

Погрешность установки

+/-10 %

Диапазон частот модулирующего сигнала:

  • от 1 до 4 МГц;
  • от 4 до 130 МГц.



От 0,03 до 20 кГц

От 0,03 до 60 кГц

Коэффициент гармоник огибающей ЧМ сигнала

Не более от 1 до 3%

Коэффициент паразитной АМ

Не более 10%

Пределы изменения коэффициента АМ с дискретностью 1 %

От 1 до 99%

Основная погрешность установки коэффициента АМ

Не более +/-5%

Диапазон частот модулирующего сигнала

 5 тысяч часов
