Генератор сигналов высокочастотный Г4-116
Описание
Генератор сигналов высокочастотный Г4-116 предназначен для регулировки и ремонта аппаратуры связи, которая работает в дециметровом (ДМВ) и метровом (МВ) диапазоне частот. Он используется для измерения параметров приёмников: телевизионных, вещательных, связных. Генератор может быть использован в качестве гетеродина. Применяется в лабораториях и мастерских.
Устройство и работа

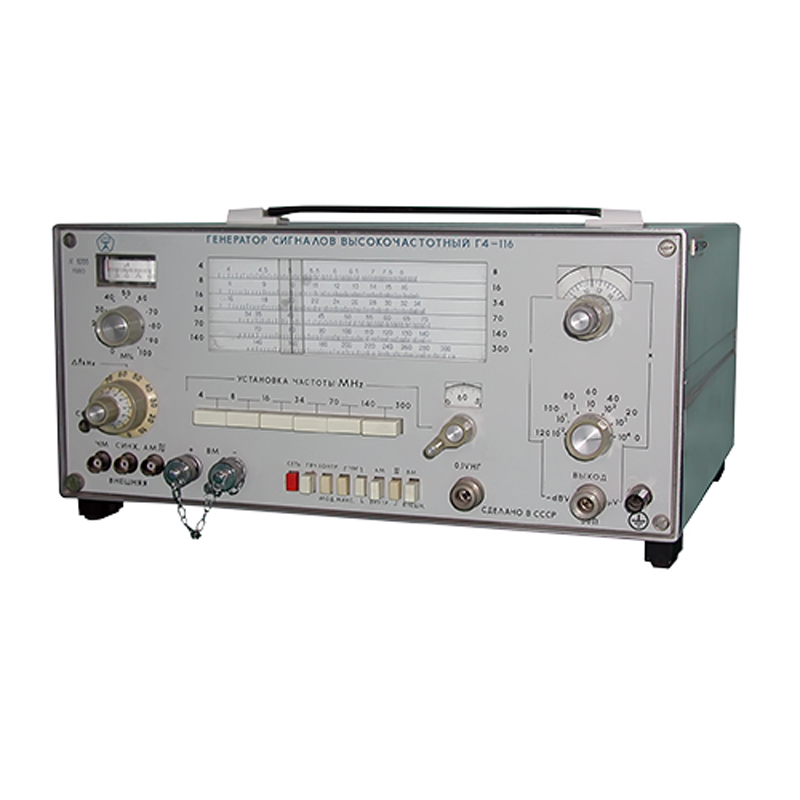

Генератор сигналов Г4-116 производится в металлическом прямоугольном корпусе настольного исполнения. На его передней панели размещены все органы управления
- переключатели частотных поддиапазонов, типа модуляции;
- регулятор величины модуляции;
- коаксиальные разъёмы для подключения внешних источников электрических колебаний и отвода генерируемых;
- сетевой тумблер;
- выходной аттенюатор и регулятор амплитуды сигнала;
- шкала установки частоты,
- зажим заземления.
Для улучшения охлаждения схемы генератора во время работы в корпусе имеются вентиляционные отверстия.
Характеристики
|
Питание |
220 В, 50/60 Гц; 115 В, 400 Гц |
|
|
Потребляемая мощность |
60 Вт |
|
|
Рабочий диапазон |
4 ÷ 300 МГц |
|
|
Число поддиапазонов |
6 |
|
|
Погрешность установки частоты |
1 % |
|
|
Выходное напряжение |
калиброванное |
0,5 ÷ 0,5 10 -6 В (на согласованной нагрузке 50 Ом) |
|
некалиброванное |
0,1 В |
|
|
Погрешность аттенюатора |
±1 дБ |
|
|
Волновое сопротивление прибора |
50 Ом, 75 Ом (с переходником) |
|
|
АМ |
диапазон |
0 ÷ 100 % (дискретность 10 дБ) |
|
модулирующая частота |
50 Гц ÷ 60 кГц (внешняя), 1000 Гц (внутренняя) |
|
|
коэффициент гармоник |
3 ÷ 5 % |
|
|
ЧМ |
модулирующая частота |
30 Гц ÷ 60 кГц (внешняя), 1000 Гц (внутренняя |
|
девиация |
50 Гц ÷ 100 кГц (погрешность установки до 10 % на частоте 100 кГц) |
|
|
коэффициент гармоник |
3 ÷ 5 % |
|
|
Модуляция телевизионным сигналом |
частота модулирующего сигнала |
1000 Гц (внутренняя), 50 ÷ 6,5 106 Гц |
|
неравномерность частотной характеристики |
±1 дБ |
|
|
погрешность опорного напряжения |
±1,5 дБ |
|
|
Время непрерывной работы |
8 ч |
|
|
Условия эксплуатации |
температура |
+5 ÷ +40 ˚С |
|
влажность |
до 95 % при +30 ˚С |
|
|
Ресурс |
7 лет |
|
|
Габариты |
360х190х355 мм |
|
|
Масса |
13,5 кг |
|
