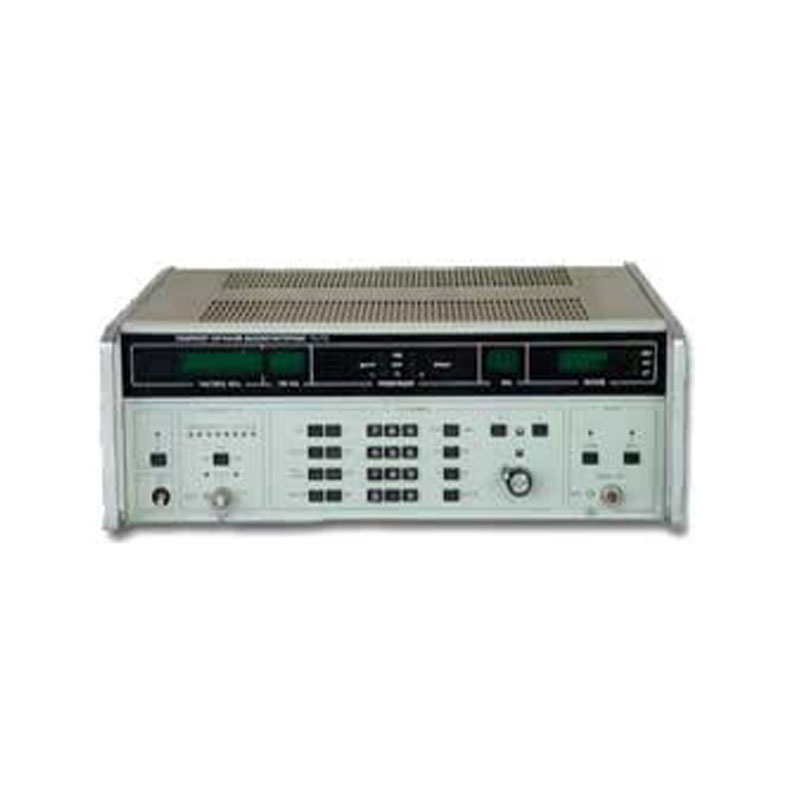

Генератор сигналов Г4-176Б

No votes yet
Категория:

Настройка сложной радиотехники и ее точная регулировка невозможна без использования высокочастотных генераторов. Генератор сигналов высокочастотный Г4-176Б является универсальным прибором, применяемым для наладки радиоэлектронного оборудования, функционирующего как в ручном, так и в автоматическом режиме управления, работающим через КОП. Основное назначение генератора – замер АЧХ радиотехнического оборудования с наличием режимов амплитудной и частотной модуляции, колебаний немодулированного типа.

Область применения генератора Г4-176Б

Наиболее востребован генератор Г4-176Б у радиотехнических лабораторий, в компаниях, занимающихся настройкой и ремонтом радиотехники и организаций, проводящих их поверку и сертификацию.

Устройство и работа генератора Г4-176Б

Генератор Г4-176Б выполняет функцию гетеродина – основного элемента схем частотного преобразования. Также он может создавать немодулированный сигнал, не прошедший через процесс калибрования.

Прибор предоставляет широкие возможности по настраиванию своих основных параметров. В частности он снабжен функцией регулирования выходного напряжения при стандартных нагрузках в режимах частотной и амплитудной модуляции, генерации немодулированных колебаний.

В устройстве может быть задействован внутренний источник, задающий частоту, в виде кварцевого генератора.  Для увеличения стабильности показателей исходящего сигнала также допускается подключение внешнего источника с задающей частотой до 60 МГц.

Параметр

Значение

Частотный диапазон, МГц

0,1-1020

Шаг регулирования рабочей частоты, кГц:



– в пределах 0,1-160 МГц

0,1

– в пределах 0,16-1,02 ГГц

1

Относительная погрешность установленной частоты, %

±1,5*10-5

Основная погрешность при установке опорного уровня (напряжение на выходе 0,1В), дБ



– подключенная нагрузка в 50 Ом

±1

– подключенная нагрузка в 75 Ом

±1,5

Погрешность установки частотной девиации, %:



– при модулируемых частотах 300-3400 Гц

±10

– на всех остальных участках рабочего диапазона

±15

Время перехода в рабочий режим, мин.

30

Частота питающего напряжения, Гц



– при 220 ±22В

50 ±0,5

– при 115 ±5,75В

372-412

Допустимое время непрерывной работы, часов

16

Мощность, потребляемая прибором, Вт

97

Средний эксплуатационный ресурс, тыс. часов

60

Габариты прибора, см

47,5×17,3×48,6

Масса, кг

24
