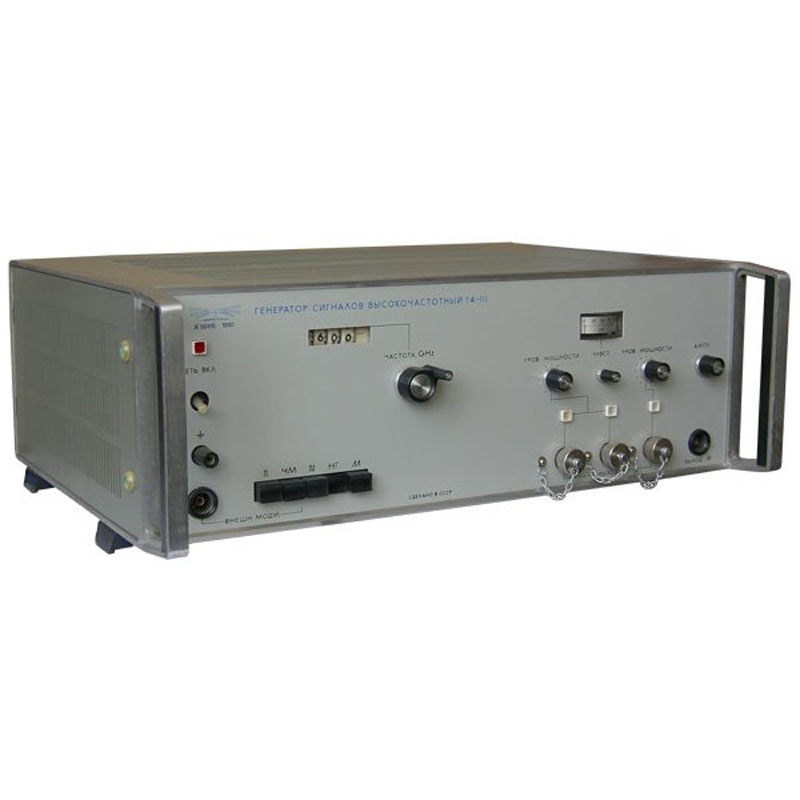

Генератор сигналов Г4-111

Для тестирования и настроек различного радиотехнического оборудования используют генератор сигналов высокочастотный Г4-111. Устройство является источником СВЧ-колебаний, которые на выходе не калиброваны по мощности. Устройство может работать в следующих режимах:

  • колебания немодулированные;
  • синусоидальный сигнал с амплитудной внутренней модуляцией;
  • синусоидальный сигнал с амплитудной внешней модуляцией.

Применение генератора Г4-111

Генератор Г4-111 позволяет осуществлять питание СВЧ-энергией измерительных магистралей, а также выполнять трактовые замеры в комплексе. Устройство позволяет калибровать мощность, измерять ослабления и потери. Также генератор позволяет выявлять побочные приемы.

Устройство и принцип работы генератора Г4-111

Устройство состоит из следующих рабочих модулей: высокочастотный блок, блока питания, тракта с вентилем и переходом, индикационного прибора и модулятора. Все элементы устройства находятся в прямоугольном корпусе из металла и пластика с ручками для переноски. Принцип действия генератора базируется на генерации СВЧ-сигналов в клистоне в сантиметровом диапазоне.

Параметры

Показатели

Диапазон частот

от 6 до 17,85 ГГц

Паразитная девиация частоты в режиме немодулированных колебаний в полосе частот от 50 Гц до 20 кГц от несущей частоты

не более ±1∙10-5

Основная погрешность установки частоты в режиме внешней импульсной модуляции на частоте 1000 Гц от установленного значения частоты

не более ±1,2 %

Выходная мощность генератора на выходном разъеме ВЫХОД при нагрузке в 50 Ом с КСВН не более 1,6 при работе в нормальных условиях, не менее:

  • от 6 до 8,9 ГГц;
  • от 8,9 до 12,05 ГГц;
  • от 12,05 до 16,6 ГГц;
  • от 16,6 до 17,44 ГГц;
  • от 17,44 до 17,85 ГГц.







40 мВт

20 мВт

8 мВт

4 мВт

2 мВт



Пределы регулировки выходной мощности с разъема ВЫХОД, от ее наибольшего гарантируемого значения

не менее 30  Дб

Коэффициент стоячей волны по напряжению выходов

Не нормируется

В режиме внутренней импульсной модуляции генератор выдает импульсы меандр с частотой следования

1000 Гц

Полоса электронной простройки частоты

Не менее 3 мГц

Диапазон модулирующих частот

От 50 Гц до 20 кГц

Нестабильность уровня выходной мощности при неизменных внешних условиях и неизменном напряжении питания за любой, выбранный произвольно, 15-минутный интервал времени после 30-минутного времени установления рабочего режима при работе генератора в нормальных условиях

Не более +/-0,1 %

Частота следования импульсов при внешней импульсной модуляции

от 0,4 до 2  кГц

Ослабление сигнала в интервалах между импульсами

Не менее 50 Дб

Амплитуда модулирующего напряжения

Не более 30 В

Параметры питания:

  • напряжение переменного тока;
  • частота;
  • содержание гармоник.



220±22 (115±5,75) B

50±0,5 (от 388 до 428)  Гц

До 5%

Время непрерывной работы

Не менее 16 часов

Потребляемая мощность

Не более 140 ВА

Средняя наработка на отказ

Не менее 5 тысяч часов

Габариты

495*175*360 мм

Масса

Не более 25 кг
