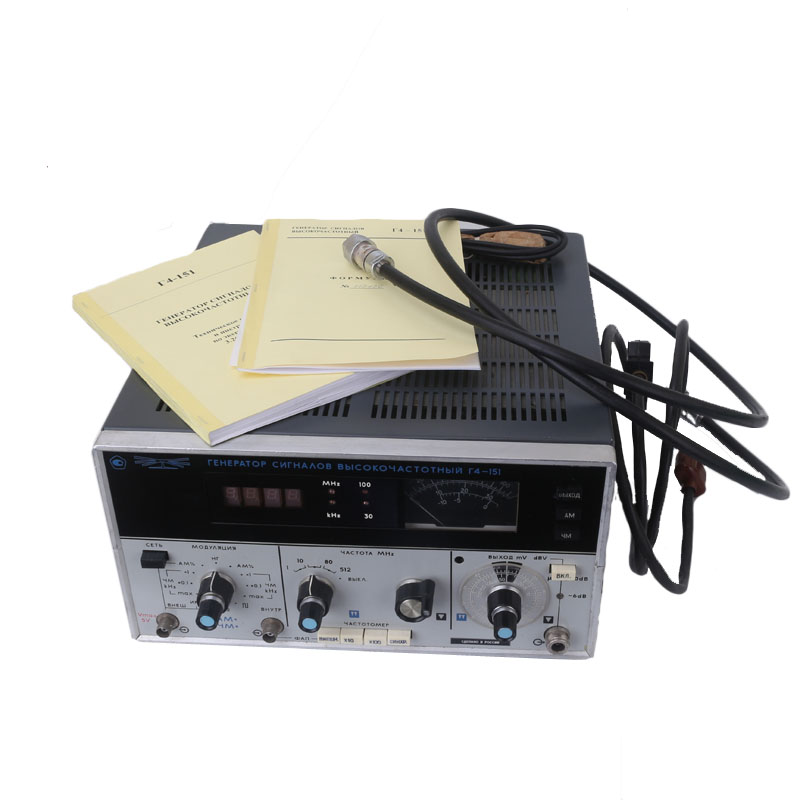

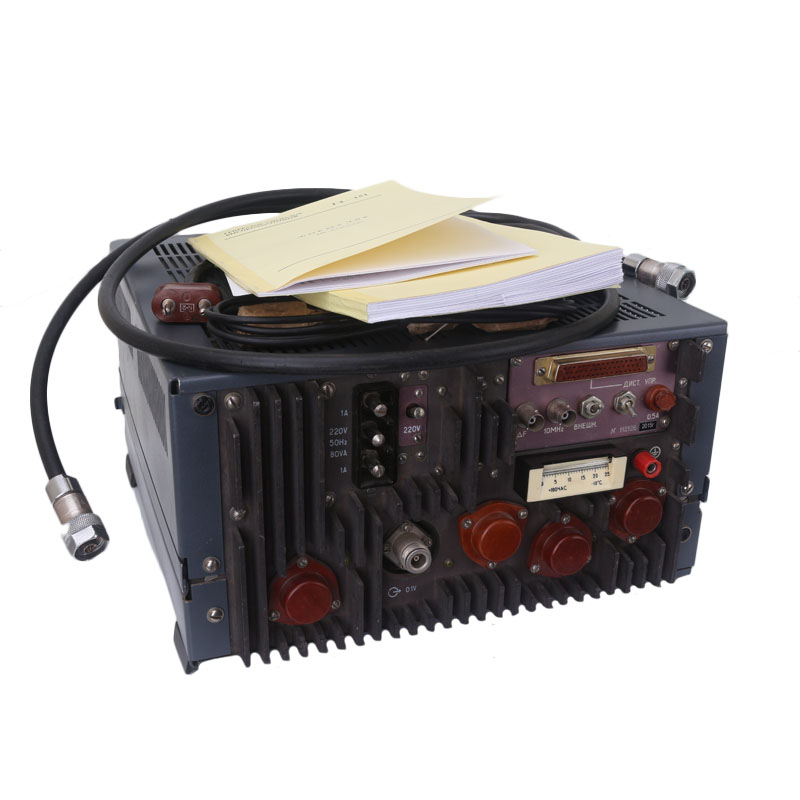

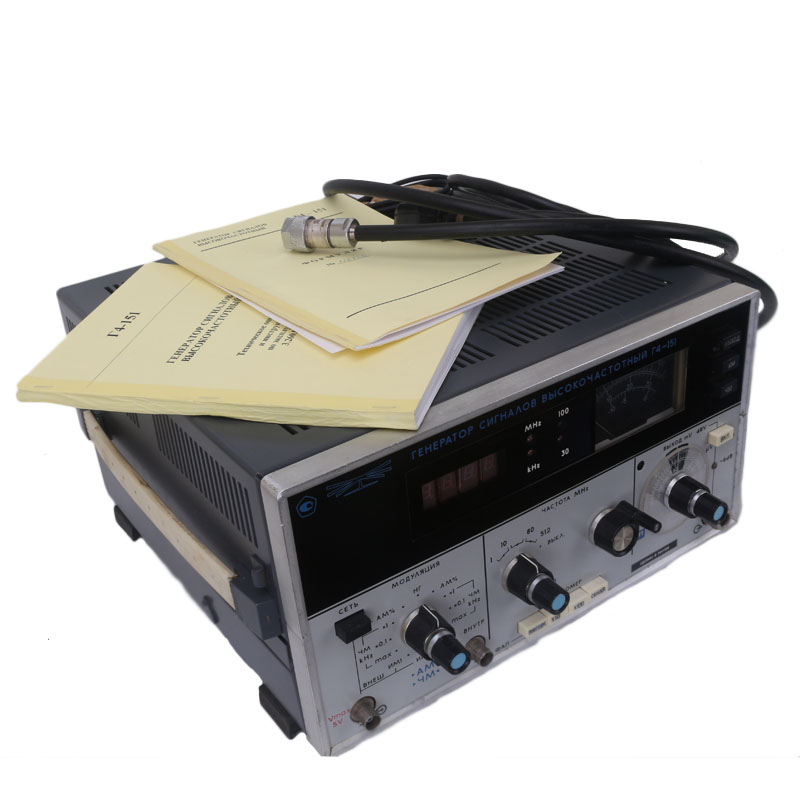

Генератор сигналов высокочастотный Г4-151

No votes yet
Категория:
Документация:

Генератор сигналов высокочастотный Г4-151 используется во время наладки, калибровки и испытаний радиоэлектронного оборудования, технических средств коммуникации, работающих в метровом диапазоне. Посредством генератора проводится измерение текущих амплитудно-частотных параметров приборов, уровня чувствительности и точности приемников радиосигнала, функционирующих в наиболее распространенных режимах (амплитудная, импульсная и частотная модуляция).

Область применения генератора Г4-151

Сигнальные генераторы Г4-151 применяются в исследовательских радиотехнических лабораториях, ремонтных мастерских. Основное функциональное назначение прибора – гетеродин (источник модулированного сигнала малой мощности).

Устройство и работа генератора Г4-151

Основные режимы работы генератора Г4-151 построены на схеме деления частот. Базовый генератор, функционирующий в диапазоне 128-256 МГц, состоит из транзисторов с функцией частотной перестройки.  Частотная модуляция, реализуемая в генераторе, производится путем деления (1-128МГц) или умножения (256-512МГц) базового диапазона с применением триггеров.  Для генерации частот ниже 100МГц используется модулятор двухканального типа. Достижение более высоких частот достигается путем переноса опорного уровня в системе АРУ.

Для очистки сигнала от гармоник задействован фильтр с переключателем. Достижение повышенного ослабления в паузах при импульсной модуляции реализуется на входе схемы формирования сигнала. Использование функции стробирования схемы памяти позволяет добиться более стабильного опорного уровня исходящего сигнала.

Сигнал на выходе предварительно усиливается и пропускается через аттенюатор. Индикация выбранной частоты осуществляется на частотомере, к которому подводится сигнал в диапазоне 1-10МГц, созданный путем деления сигнала задающего генератора.

Прибор оснащен выходом для передачи цифрового сигнала и входами аналогового типа, посредством которых реализуется дистанционная настройка рабочих параметров (частота, модуляция, смена текущего режима и др.).

Параметр

Значение

Рабочий диапазон частот, МГц

1-512

Относительная погрешность при выборе частоты, %:



– режим синхронизации в нормальных условиях

±0,001

– рабочий режим

±0,01

Пределы основной погрешности выбора опорного напряжения сигнала 0,1 В, дБ

±1

Границы изменения исходящего сигнала, В:



– нагрузка 50 Ом

1*10-7 – 1

– нагрузка 75 Ом

1*10-7 – 0,1

Параметры внешней импульсной модуляции:



– частотный диапазон, МГц

10-512

– продолжительность импульсов, мкс.

0,3-1000

– частота следования, Гц

50-10000

Переход в рабочий режим, мин.

15

Варианты питающего напряжения (допускаемое отклонение), В

220 (±22); 115 (±5,75)

Мощность, потребляемая прибором, Вт

80



Допускаемая продолжительность непрерывной работы, часов

16

Средний эксплуатационный ресурс, часов

5000

Габариты, см

32×17,5×37,5

Масса, кг

12
