Генератор сигналов РГ4-02...РГ4-09
Описание
Генератор сигналов РГ4-02, РГ4-03, РГ4-04, РГ4-05, РГ4-06, РГ4-07, РГ4-08, РГ4-09 - линейка современных генераторов СВЧ-сигналов. Устройства данной серии отличаются компактностью габаритов, широким диапазоном генерируемых частот, низким уровнем собственного энергопотребления, большим числом доступных типов модуляции, использованием некалиброванного по мощности выхода, увеличенным эксплуатационным ресурсом и удобством управления.
Назначение генератора РГ4
СВЧ-генераторы линейки РГ4-02..09 предназначены для использования в качестве источника высокочастотных сигналов, применяемых для настройки или проверки работоспособности различной электронной и радиотехники.

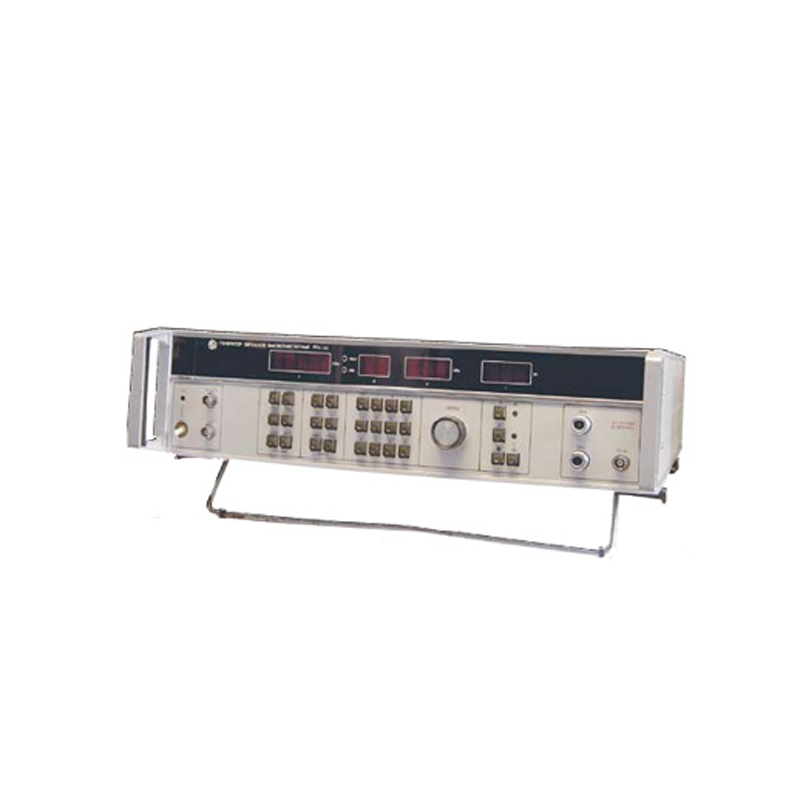

Генератор это полноценное переносное изделие прямоугольной формы с подвижной нижней планкой для регулировки угла наклона. На лицевую сторону прибора выведена панель управления, включающая кнопочные блоки настройки и выбора режимов работы, четыре 1-строчных цифровых дисплея, разъемы подключения внешних устройств, тумблер питания, индикаторы рабочих режимов и рукоятку тонкой настройки выходной частоты.
Характеристики
|
Название |
Генератор РГ4-02 |
Генератор РГ4-03 |
Генератор РГ4-04 |
Генератор РГ4-05 |
Генератор РГ4-06 |
Генератор РГ4-07 |
Генератор РГ4-08 |
Генератор РГ4-09 |
|
Тип устройства |
Высокочастотный генератор сигналов |
|||||||
|
Мощность, потребляемая устройством, ВА |
150,0 |
|||||||
|
Диапазон выходных частот, МГц |
От 0,01 до 50,0 |
От 50,0 до 1100,0 |
От 1100,0 до 2000,0 |
От 2000,0 до 3200,0 |
От 3200,0 до 5600,0 |
От 5600,0 до 8150,0 |
От 8150,0 до 12000,0 |
От 12000,0 до 17850,0 |
|
Размер выходной мощности генератора |
2 Ватта |
0,5 Ватт |
0,25 Ватт |
0,04 Ватт |
0,02 Ватт |
0,01 Ватт |
||
|
Размерная информация в мм |
550х480х120 |
|||||||
