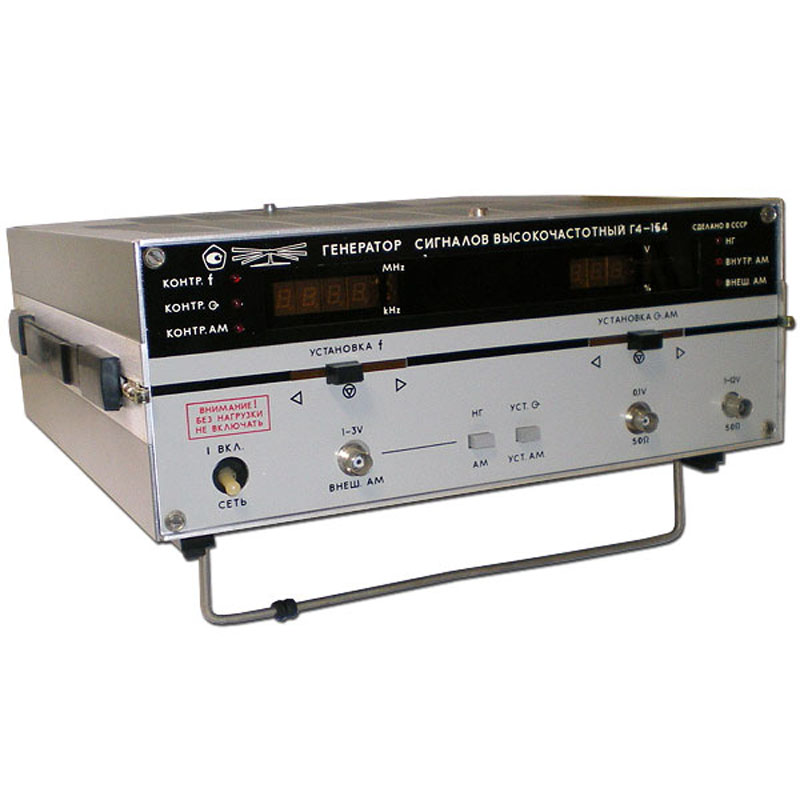

Генератор сигналов Г4-154

Цена по запросу
Под заказ
zapros@amtorg.com.ru
Доставка
Срок доставки от 3 до 30 дней
Пункты выдачи

Описание

Для тестирования и настроек радиотехнического оборудования, функционирующего в диапазоне радиовещания, используют генератор сигналов высокочастотный Г4-154 с повышенными уровнем выходной мощности. Устройство может работать в следующих режимах:

  • колебания немодулированные;
  • синусоидальный сигнал с амплитудной внутренней модуляцией;
  • синусоидальный сигнал с амплитудной внешней модуляцией.

Конструкционные особенности генератора Г4-154

Генератор Г4-154 представляет собой прямоугольный модуль, изготовленный из пластика и металла настольного исполнения. На лицевой панели расположены приборы индикации и управления. Прибор обустроен эффективной вентиляцией. Управлять прибором можно с лицевой панели и дистанционно. Возможна регулировка в автоматическом режиме с помощью усилителя. С него сигнал следует на модулятор, а замет на оконечный усилитель.

Характеристики

Параметры

Показатели

Диапазон частот

От 0,1 до 50 МГц

Диапазон частот с дискретностью:

  • от 100 до 999,9 кГц;
  • от 1,0 до 9,999 МГЦ;
  • от 10 до 50 МГц.



0,1 кГц

1 кГц

10 кГц

Предел допускаемой основной погрешности установки частоты

Не более +/- 0,01%

Пределы регулировки выходного напряжения на нагрузке 50 Ом

от 0 до плюс 22 дБВ
(от 1 до 12 В)

Пределы регулирования выходного напряжения с дискретностью:

  • от 1 до 9,99 В;
  • от 10 до 12 В.





0,01 В

0,1 В

Предел допускаемой основной погрешности установки опорного уровня выходного напряжения 5 В при нагрузке 50 Ом

Не более +/- 1 Дб

Нестабильность опорного уровня выходного напряжения прибора за любые 15 мин работы после самопрогрева в течение 30 мин

Не более +/- 0,1 Дб

Частота внешнего источника модуляции в режиме АМ

от 50 до 10000 Гц

Предел погрешности установки коэффициента АМ:

  • при частоте модулирующего сигнала 100Гц;
  • в диапазоне модулирующих частот от 50 до 10000 Гц.





Не более +/-10%

Не более +/-15%
Пределы регулирования коэффициента амплитудной модуляции с дискретностью 1%



От 0 до 99%

Параметры питания:

  • напряжение переменного тока;
  • частота;
  • напряжение переменного тока;
  • частота;
  • содержание гармоник.



220+/-22 В

50+/-0,5 Гц

115+/-5,75 В

От 372 до 412 Гц

До 5%

Время непрерывной работы

Не менее 16 часов

Потребляемая мощность

Не более 100 ВА

Средняя наработка на отказ

Не менее 3 тысяч часов

Габариты

360*1400*450мм

Вес генератора

Не более 10,5
