Генератор импульсов Г5–79
Описание
Генератор импульсов Г5–79 – специализированное устройство для генерации импульсов различного характера. Устройство построено на базе микропроцессорного блока вычислений, снабжено программируемым блоком настройки и интегрированной памятью с возможностью записи 10 рабочих алгоритмов. Устройство способно генерировать одиночные импульсы любой полярности, а также их серии различной длительности.
Назначение
Генераторы импульсов модели Г5–79 используются в качестве устройства проверки работоспособности различного измерительного оборудования. Функционал прибора позволяет осуществлять генерацию прямоугольных, треугольных, пилообразных и трапецеидальных импульсов с разными амплитудами, длительностью и периодами повторения.
Устройство и работа

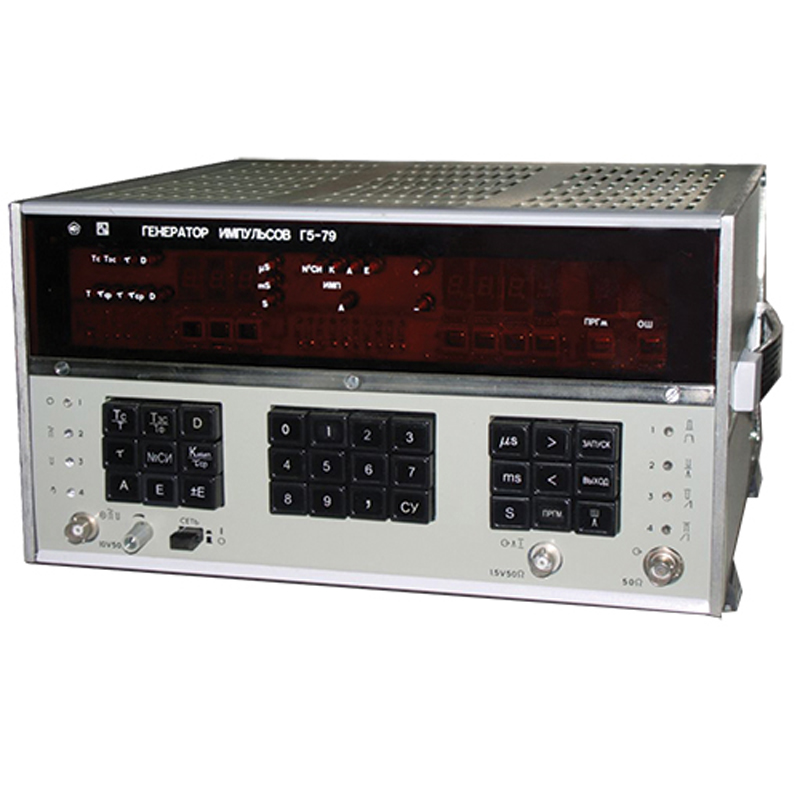

Генератор выполнен в формате монокорпусного устройства прямоугольной формы. Верхняя грань имеет решетчатую поверхность для обеспечения естественной вентиляции. Задняя стенка снабжена разъемами для подключения линии питания. Лицевая панель представляет собой панель управления с кнопочными блоками настройки и выбора рабочего режима, панелью индикации, а также разъемами подключения вспомогательного оборудования и контролируемой нагрузки.
Характеристики
|
Наименование |
Г5–79 |
|
Тип устройства |
Генератор импульсов, микропроцессорный, многорежимный, программируемый |
|
Класс точности устройства |
10 |
|
Параметры источника питания |
Переменный ток, 220 В, 50/400 Гц |
|
Мощность, потребляемая устройством в рабочем режиме, ВА |
180,0 |
|
Амплитуды основных прямоугольных импульсов и сигналов пилообразной, треугольной и трапецеидальной формы, В: - на нагрузке 50 Ом - на нагрузке 1 кОм |
От 1,0 до 9,9 От 10,0 до 99,0 |
|
Длительность основных прямоугольных импульсов, мкс: - на нагрузке 50 Ом - на нагрузке 1 кОм |
От 0,05 до 999*103 От 0,1 до 999*103 |
|
Длительность сигналов, мкс: - сигнал пилообразной формы - сигнал треугольной формы - сигнал трапецеидальной формы |
От 10,0 до 999*103 От 20,0 до 999*103 От 10,1 до 999*103 |
|
Периоды повторения, мкс: - серии основных импульсов, - сигналы пилообразной формы - сигналы треугольной формы - сигналы трапецеидальной формы |
От 1,0 до 99,9*106 От 11,0 до 99,9*106 От 22,0 до 99,9*106 От 33,0 до 99,9*106 |
|
Период заполнения серий, мкс: - на нагрузке 50 Ом - на нагрузке 1 кОм |
От 0,1 до 9,99*106 От 1,0 до 9,99*106 |
|
Период повторения основных одинарных импульсов, мкс |
От 0,1 до 99,9*106 |
|
Временной сдвиг выходных сигналов относительно синхроимпульса «I», мкс |
От 0 до 9,99*105
|
|
Количество импульсов в серии с дискретностью установки 1 |
От 1 до 9999 |
|
Длительность фронта и среза основных прямоугольных импульсов в серии, максимум, нс: - на нагрузке 50 Ом - на нагрузке 1 кОм |
10,0 100,0 |
|
Длительность фронта сигналов пилообразной, треугольной и трапецеидальной формы, мкс |
От 10,0 до 999,0 |
|
Длительность среза для сигналов: - трапецеидальной формы - пилообразной формы |
От 10,0 до 998*103 0 |
|
Уровень выбросов на вершине основных импульсов и в паузе, % |
±10,0 |
|
Параметры выхода синхроимпульса: - амплитуда, минимум, В - длительность, максимум, нс - длительность фронта, максимум, нс |
1,2 60,0 10,0 |
|
Базовое смещение положительной или отрицательной полярности на нагрузке 50 Ом, В |
±(от 0 до 2,0) |
|
Содержание гармоник, % |
5,0 |
|
Габариты устройства, мм |
324х310х172 |
|
Масса устройства, кг |
8,3 |
