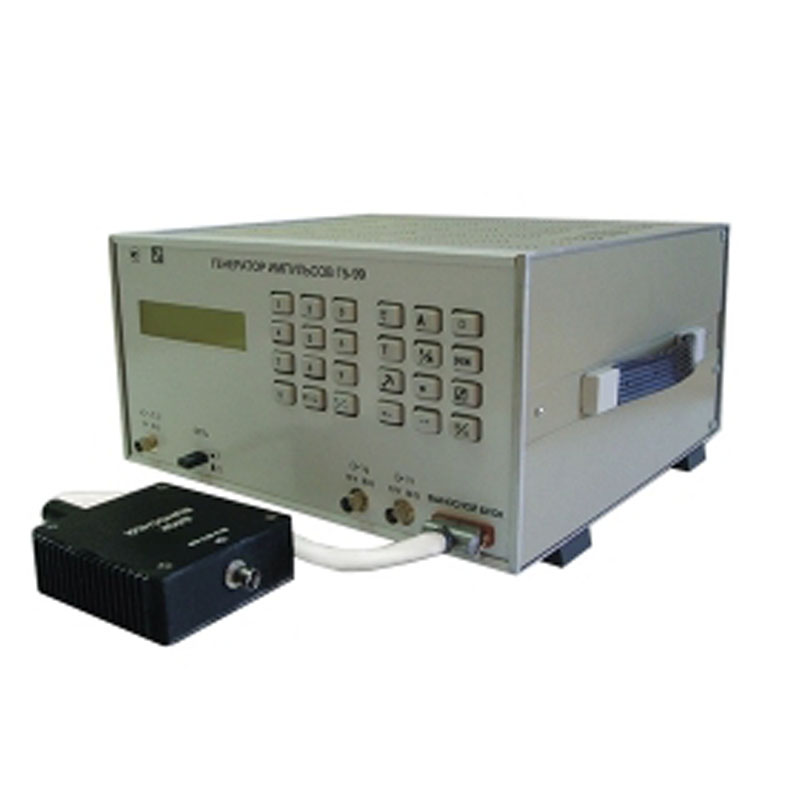

Генератор импульсов Г5-99
Описание
Посредством генераторов импульсов прямоугольной формы Г5-99 создаются прямоугольные импульсы с рабочим диапазоном от нескольких наносекунд до десятков миллисекунд. Генератор Г5-99 функционирует в одноканальном режиме, период повторения – прецизионный. Прибор относится к категории специализированного лабораторного оборудования, предназначенного для точных измерений.
Область применения генератора Г5-99
Специализация импульсных генераторов Г5-99 – регулирование, настройка и лабораторное испытание радиоэлектронной техники. С помощью данного устройства успешно тестируется оборудования, применяемого в радиолокационной сфере, телекоммуникации, сверхточных измерениях.
Устройство и работа прибора
С использованием генератора Г5-99 для исследовательских задач становятся доступными устойчивые прямоугольные импульсы (парные или одинарные). Импульсы могут обладать как отрицательной, так и положительной полярностью, передаются в периодичной последовательности с сохранением постоянных амплитудных параметров.
Характеристики
|
Параметр |
Значение |
|
Диапазон длительности генерируемых импульсов, сек |
2*10-8 – 5*10-2 |
|
Пределы амплитуды базовых импульсов на внешней нагрузки (подключенное сопротивление равно 50 Ом), В |
0,5-50 |
|
Период повторения импульсов одинарного типа, сек |
5*10-7 – 10 |
|
Сдвиг по времени одинарного импульса по сравнению с синхроимпульсом, сек |
0-5 |
|
Максимальная продолжительность фронта базового импульса, сек |
1*10-9 |
|
Максимальная продолжительность среза базового импульса, сек |
2*10-9 |
|
|
|
|
Гарантированный эксплуатационный ресурс, тыс. часов |
100 |
|
Рекомендуемый диапазон температуры рабочей среды, 0С |
+5..+40 |
|
Питающее напряжение источника переменного тока, В |
220 |
|
Мощность, потребляемая прибором, Вт |
130 |
|
Габариты, см. |
32,7×32×17,3 |
|
Масса, кг. |
8,1 |
