Генератор импульсов Г5-60

Голосов: 2
Цена по запросу
Под заказ
Доставка в Белгород
Срок доставки 0-10 дней

Описание

Генератор импульсов Г5-60 предназначен для регулировки и испытаний импульсной и другой радиоэлектронной аппаратуры, применяется в радиолокационной, измерительной, электронной и вычислительной технике.

Проведение испытаний или регулировочных операций с радиоэлектронной аппаратурой, вычислительной, измерительной техникой. Оборудование активно используется в сфере радиолокации.

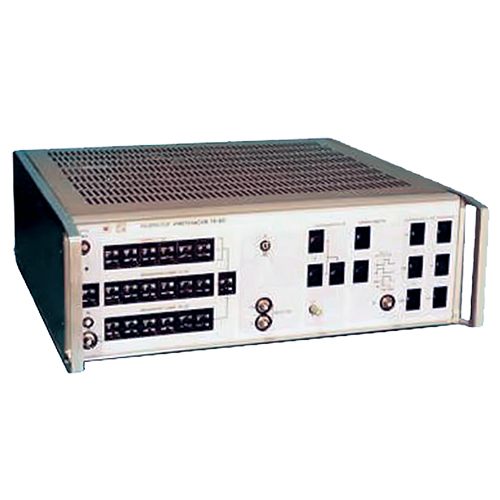

Измерительный прибор выпускается в прямоугольном металлическом корпусе, все элементы управления его работой выведены на переднюю панель.

Генератор Г5-60 даёт возможность устанавливать амплитудные показатели для генерируемых импульсов с достаточно высокой точностью и прецизионной периодичностью их повторения. При этом временной сдвиг и длительность импульсов также выдерживается достаточно точно.

Характеристики

Технические характеристики

Напряжение питания

220 В (50/400 Гц)

Номинальная мощность потребления

200 ВА

Допустимые пределы регулировки длительности основных импульсов

10 нс÷10 с

Амплитуда при нагрузке 50 Ом (максимальное значение)

10 В

Допустимая погрешность при установке длительности импульсов

±(1×10-6t + 10нс),

где t – установленная длительность импульса

Погрешность при установке амплитудного значения (нагрузка 50 Ом)

не более ± (0,03U + 10 мВ) В,

где U – установленная амплитуда импульсов

Пределы дискретной регулировки амплитуды

на выходе аттенюаторов

0,001÷1 В

без выносных аттенюаторов

1÷10 В

Пределы регулирования периода повторения

пар в режиме парных импульсов

1 мкс÷10 с

основных одинарных импульсов

0,1 мкс÷10 с

Пределы регулирования временного сдвига

при внешнем запуске

0÷999999 мкс

при внутреннем запуске

0÷9999990 мкс

Погрешность установки временного сдвига

±(1×10-6 D + 10 нс), где D – установленный временной сдвиг

Минимальная наработка на отказ

6000 ч

Габариты

488х170х480 мм

Вес

20 кг
