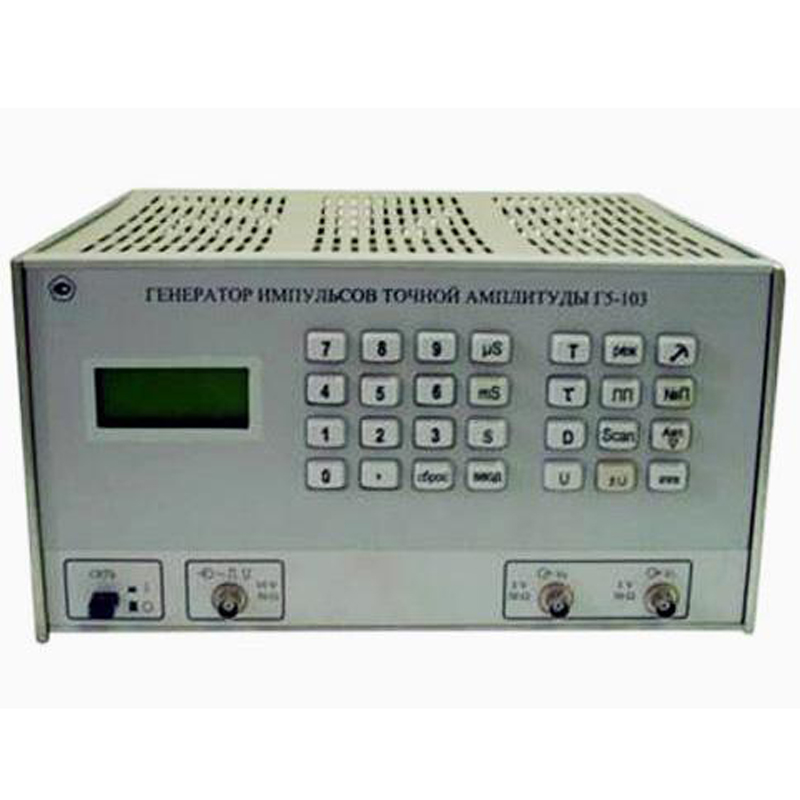

Генератор импульсов Г5-103

Для тестирования или настройки некоторых приборов, применяемых в радиоэлектронике, измерительной техники, автоматики и устройствах связи эффективен генератор импульсов точной амплитуды Г5-103. Это последнее поколение таких приборов, конструкции которых базируются на новейших технологиях. Г5-103 – это принципиально новая разработка.

Функционал генератора Г5-103

Генератор работает в микросекундном диапазоне. Он относится к виду лабораторно-измерительной техники. Устройство формирует сигналы с прецизионной амплитудой, сдвигом по времени и периодом повторов.

Параметры

Показатели

Амплитуда основных импульсов изменяется

от 10 мВ до 10,0 В

Период повторения основных
импульсов

от 0,1 мкс до 10,0 с

Временной сдвиг относительно синхроимпульса

от 0 до 9999999,0 мкс

Два синхроимпульса

V,V1

Длительность основных
импульсов

от 0,05 мкс до 9999999,0 мкс

Полярность

Положительная и отрицательная

Длительность фронта и среза

Не более 10 нс

Сопротивление нагрузки

(50 ± 2,5) Ом

Режимы запуска

Внутренний

Внешний

Разовый механический

Дистанционное управление

КОП

Параметры сети переменного тока

220В/50Гц/50ВА

Установки амплитуды и длительности основных импульсов

±(0,01U+2мВ) в поддиапазоне от 1,0 до 10,0 В

Установки периода основных импульсов

±(1•10-6τ+10 нс)

Установки временного сдвига

±(1•10-6Т+0,5 нс)
±(1•10-6D+0,5 нс)

Средняя наработка на отказ, ч

10 тысяч

Диапазон рабочих температур в градусах С

От +5 до +40

Вес в кг:

  • генератор;
  • выносной блок.



8,0

0,5

Габариты в мм:

  • генератор;
  • выносной блок.



327*320*173

112*98*39
