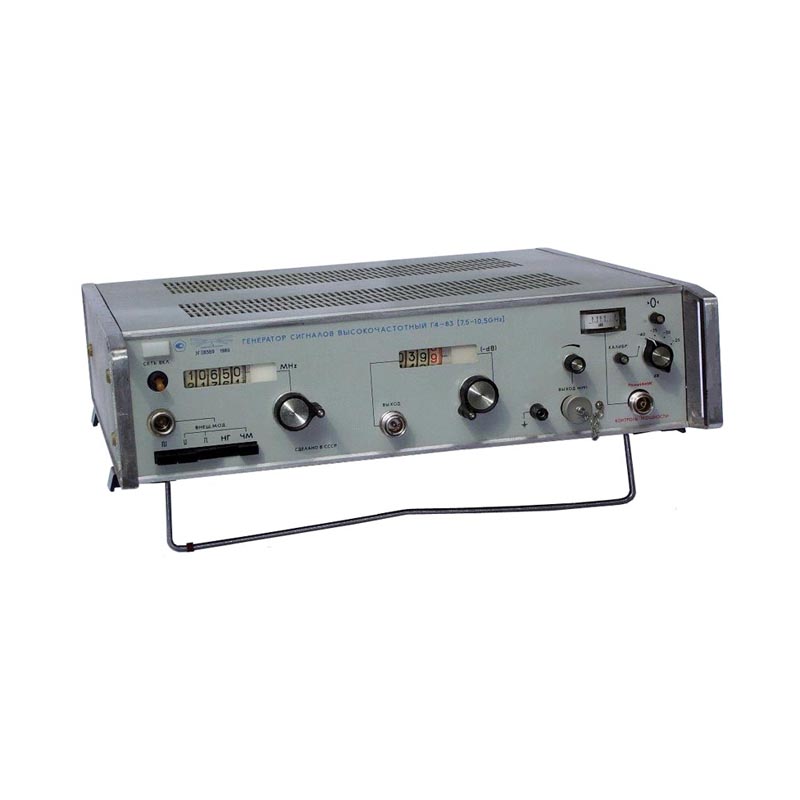

Генераторы сигналов Г4-82, Г4-83

Генераторы сигналов высокочастотные Г4-82 и Г4-83  используются для тестирования и настройки радиоэлектронной техники различного назначения посредством их тестирования высокочастотным сигналом. Основная задача данного устройства – генерация СВЧ-сигнала с заданными параметрами частоты, мощности и характеристиками импульсной модуляции.

Сфера применения генераторов Г4-82 и Г4-83

Посредством генераторов серии Г4-82 и Г4-83 проводится проверка уровня чувствительности радиоприемных устройств, измеряется рабочий диапазон селективности радиоприемных и анализирующих приборов, тестирование и апробация полос пропускания трактов и составных элементов тракта (в том числе фильтров, аттенюаторов).

Устройство и работа генераторов Г4-82 и Г4-83

Основными функциональными элементами генераторов Г4-82, Г4-83 являются: блок ВЧ, блок питания, индикатор мощности, импульсный модулятор.

Базовый генератор сигналов прибора являет собой отражательный клистрон марки К-352 или К-162 в зависимости от модификации прибора, выполненный по емкостной схеме. В комплекте с генератором поставляется коаксиальный резонатор, для настройки которого применяется Z-образный плунжер. Электрическая дыра задействованного резонатора составляет ¾ λ.

В состав модулятора входит плата и шасси с установленными на нем переключателями выбора режима работы. Процесс модуляции сигнала построен на пропорциональном изменении мощности сгенерированных колебаний, зависящих от регулируемой смены напряжения клистрона. Величина напряжения клистрона является суммой напряжений проходящих через нагрузочный резистор и сопроводительный потенциометр.

В качестве индикатора генерируемой мощности использован ваттметр термоэлектрического типа, в состав которого входит приемный преобразователь термоэлектрического типа и усилитель постоянного тока, формирующий на выходе сигнал, передаваемый на откалиброванный индикатор со стрелочным механизмом и нанесенной шкалой.

Технические характеристики

Параметр

Модель

Г4-82

Г4-83

Рабочий частотный диапазон, ГГц

5,6-7,5

7,5-10,5

Дополнительный запас частот за пределами рабочего диапазона, %

1

Относительная погрешность при установке частоты, %

0,5

Дополнительные погрешности, возникающие при изменении окружающей температуры на 100С, дБ

0,6

0,3

Скорость установки рабочего режима после смены частоты, мин.

5

Уровень волнового сопротивления выходов мощности, Ом

50

Предельный уровень колебания напряжения под воздействием внешней модуляции, В

10-15

Параметры модулируемых импульсных сигналов:



– продолжительность, мкс.

0,1-200

– предельная продолжительность среза и фронта, мкс

0,2

– степень неравномерности вершины, %

5

Требуемые характеристики источника питания переменного тока:



– уровень напряжения, В

220 ±22

– частота, Гц

50 ±0,5; 400 -12/+28

– максимальное присутствие гармоник, %

5

Потребляемая в ходе работы мощность, Вт

120

Средний рабочий ресурс, тыс. часов

100

Габариты устройства, см

49,5×48×135

Масса нетто, кг

20
