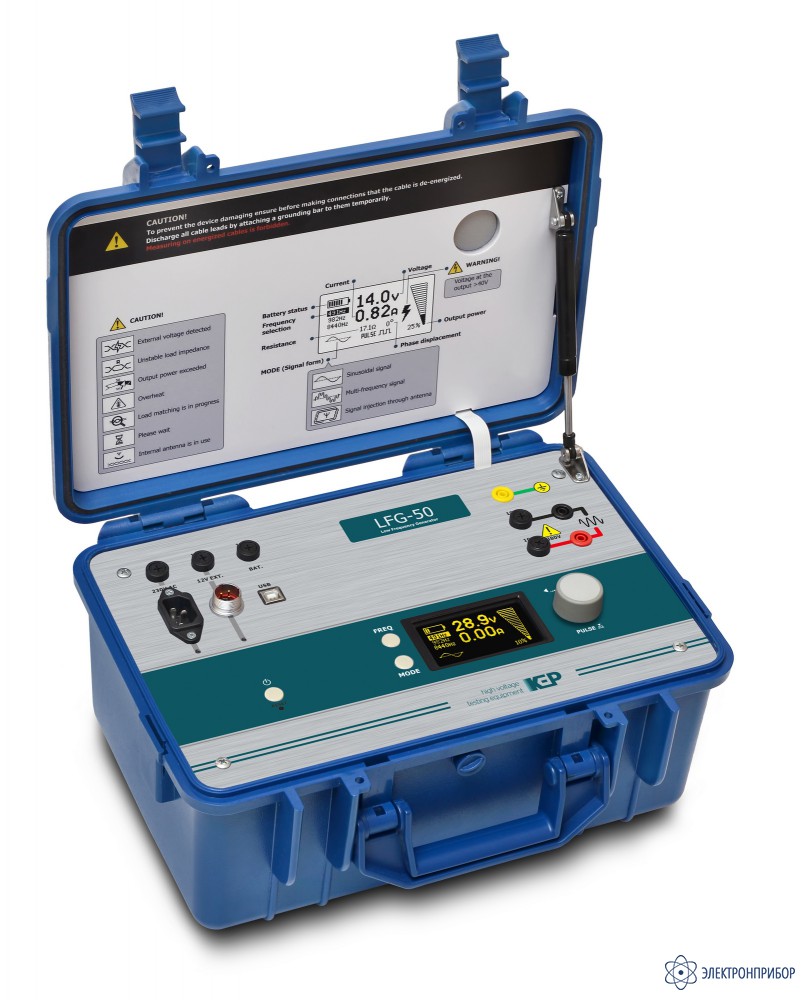

Генератор звуковой частоты LFG-50

Average: 10 (1 vote)
Категория:

Генератор звуковой частоты LFG-50 предназначен для работы в составе комплекта оборудования, с помощью которого решаются следующие задачи:

  • поиск скрытого кабеля или трубопровода с применением прямого электрического подключения или индуктивной связи (прямая или бесконтактная связь);
  • трассировка кабелей и трубопроводов, места пролегания которых неизвестны;
  • локализация муфт на силовых и телекоммуникационных кабелях;
  • выбор кабеля методом прозвонки;
  • локализация кабеля в пучке;
  • отыскание низкоомных замыканий между жилами методом прозвонки;
  • определение дефектов оболочки по методу шагового напряжения звуковой частоты;
  • локализация дефектов на трубопроводах и кабельных системах с катодной антикоррозийной защитой.

Основные особенности:

  • генератор LFG-50 – портативный прибор;
  • влагостойкий и пыленепроницаемый корпус;
  • усовершенствованная LiFePO4 внутренняя батарея с возможностью быстрой зарядки;
  • высококонтрастный графический OLED экран;
  • несколько рабочих частот (могут быть изменены по запросу);
  • внутренняя передающая рамочная антенна;
  • автоматическое согласование с нагрузкой;
  • возможность работать с кабелем под напряжением 0,4 кВ (индуктивный метод);
  • защита от перегрузки.

Генератор звуковой частоты используется в комплекте с приемником, использующим тот же набор частот, которые выдает генератор

Трассоискатель ПТ-14 предназначен для быстрого и точного поиска телефонных, силовых кабелей и других коммуникаций, идентификации дефектов покрытия и глубины залегания с последующим картографированием.

Технические характеристики LFG-50

Параметр

Значение

Рабочие частоты*1 , Гц

491/982/8440

Количество одновременно используемых частот, шт.

1-3

Диапазон регулировки выходной мощности, В∙A

0 - 50

Шаг ручной регулировки мощности, В∙A

2,5

Выбор частоты

ручной

Режимы работы

непрерывный, импульсный

Согласование сопротивления нагрузки (импеданса)

автоматическое

Диапазон согласования сопротивления нагрузки, Ом

0,5…1000

Максимальное выходное напряжение (действующее значение), В

300

Диапазон измеряемых и индицируемых параметров:

выходное напряжение, В

0,1…300

ток, А

0,01…9,99

сопротивление нагрузки, Ом

0,5…1000

фазовый угол, º

0…90

Относительная погрешность измерения напряжения, тока, сопротивления, %

5

Относительная погрешность измерения фазового угла, %

10

Тип модуляции

амплитудная

Частота модуляции (импульсов), Гц

1

Питание и заряд:

напряжение аккумуляторной батареи, В

12

автономной работы, ч, не менее**

1

среднее время заряда встроенного аккумулятора, ч

3

напряжение внешней питающей сети, В

230 ± 10 % (50 Гц)

частота внешней питающей сети, Гц

50 ± 1

напряжение внешнего источника питания, В

10...15

Максимальная потребляемая мощность от сети, В∙А

100

Максимальный потребляемый ток от внешнего источника питания (12 В), А

8

Масса, кг, не более

8

Габаритные размеры, мм

366×270×178

Примечания

  • * - имеется возможность изменения рабочих частот по заявке пользователя.
  • ** - при понижении выходной мощности или использовании импульсного режима время автономной работы от аккумуляторной батареи увеличивается в несколько раз.
Технические параметры трассоискателя ПТ-14

Параметр

Значение

Рабочие частоты, Гц

491/982/8440

Ширина полосы пропускания:

режим РАДИО, кГц

10 − 36

режим Эфир, Гц

48 − 14 000

Чувствительность, мкВ

1

Погрешность показаний глубины залегания трассы, %, не более

5

Размеры, мм

700 × 300 × 140

Вес, кг, не более

2,4

Условия эксплуатации

Генератор звуковых волн LFG-50 рассчитан для эксплуатации в помещениях или под навесом при следующих условиях:

  • температура окружающего воздуха – от -10 до +40°C;
  • относительная влажность воздуха – не более 80% при температуре +25°C;
  • атмосферное давление – от 630 до 800 мм. рт. ст.

Выпускаемые модификации

Вас также может заинтересовать генератор LFG-200.

Комплект поставки

  1. Генератор звуковой частоты LFG-50 – 1 шт.
  2. Кабель питания – 1 шт.
  3. Провод для присоединения испытуемого кабеля – 2 шт.
  4. Кабель заземления – 1 шт.
  5. Зажим (“крокодил”) – 3 шт.
  6. Предохранитель 5x20 (1 A / 250 B) – 1 шт.
  7. Предохранитель 5x20 (10 A / 250 B) – 4 шт.
  8. Трассоискатель ПТ-14 – опционально.
  9. Руководство по эксплуатации – 1 экз.

Гарантия

  • Изготовитель гарантирует соответствие аппарата LFG-50 требованиям действующей технической документации и нормам ПУЭ и ПТБ.
  • Гарантийный срок эксплуатации генератора составляет 12 месяцев со дня отгрузки потребителю.
