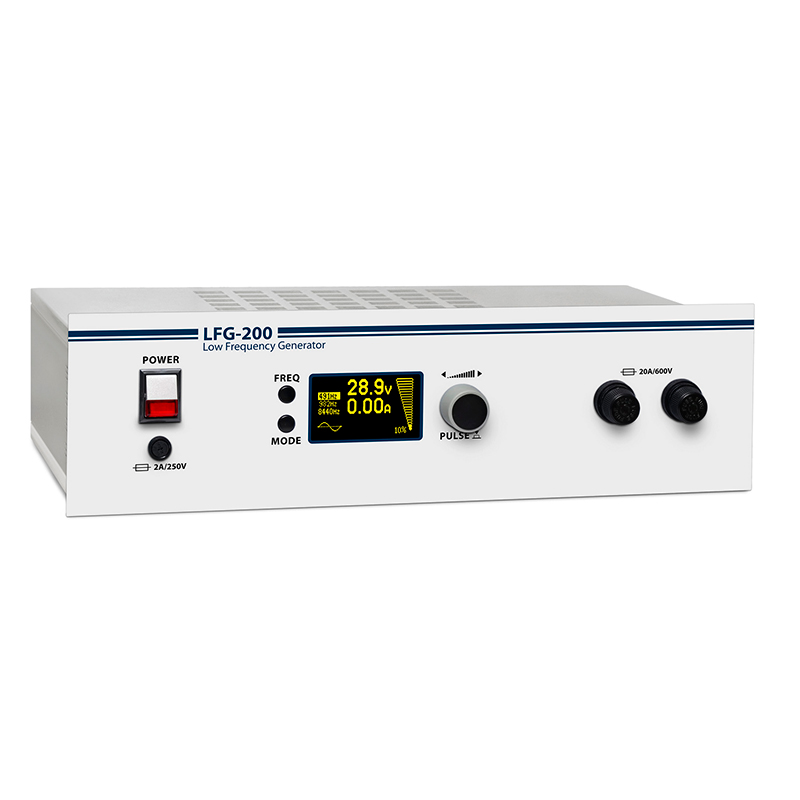

Генератор звуковой частоты LFG-200

Average: 10 (1 vote)
Категория:

Генератор звуковой частоты LFG-200 предназначен для работы в составе комплекта оборудования, с помощью которого решаются следующие задачи:

  • поиск скрытого кабеля или трубопровода с применением прямого электрического подключения или индуктивной связи (прямая или бесконтактная связь);
  • трассировка кабелей и трубопроводов, места пролегания которых неизвестны;
  • локализация муфт на силовых и телекоммуникационных кабелях;
  • выбор кабеля методом прозвонки;
  • локализация кабеля в пучке;
  • отыскание низкоомных замыканий между жилами методом прозвонки;
  • определение дефектов оболочки по методу шагового напряжения звуковой частоты;
  • локализация дефектов на трубопроводах и кабельных системах с катодной антикоррозийной защитой.

Основные особенности:

  • высококонтрастный графический OLED экран;
  • несколько рабочих частот (могут быть изменены по запросу);
  • внутренняя передающая рамочная антенна;
  • автоматическое согласование с нагрузкой;
  • возможность работать с кабелем под напряжением 0,4 кВ (индуктивный метод);
  • защита от перегрузки.

Генератор звуковых волн LGF-200 используется в комплекте с приемником, использующим тот же набор частот, которые выдает генератор

Трассоискатель ПТ-14 предназначен для быстрого и точного поиска телефонных, силовых кабелей и других коммуникаций, идентификации дефектов покрытия и глубины залегания с последующим картографированием.

Технические характеристики генератора LFG-200

Параметр

Значение

Рабочие частоты*1 , Гц

491/982/8440

Количество одновременно используемых частот, шт.

1 - 3

Диапазон регулировки выходной мощности, В∙A

0 - 200

Шаг ручной регулировки мощности, В∙A

1 - 10

Выбор частоты

ручной

Режимы работы

непрерывный, импульсный

Согласование сопротивления нагрузки (импеданса)

автоматическое

Диапазон согласования сопротивления нагрузки, Ом

0,5…1000

Максимальное выходное напряжение (действующее значение), В

600

Диапазон измеряемых и индицируемых параметров:

выходное напряжение, В

0,1…600

ток, А

0,01…20

сопротивление нагрузки, Ом

0,5…1000

фазовый угол, º

0…90

Относительная погрешность измерения напряжения, тока, сопротивления, %

5

Относительная погрешность измерения фазового угла, %

10

Тип модуляции

амплитудная

Частота модуляции (импульсов), Гц

1

Питание:

напряжение внешней питающей сети, В

230 ± 10 % (50 Гц)

частота внешней питающей сети, Гц

50 ± 1

Максимальная потребляемая мощность от сети, В∙А

400

Масса, кг, не более

15

Габаритные размеры, Ш×В×Г, мм, не более

482×133×350

Примечание

  • * - имеется возможность изменения рабочих частот по заявке пользователя.
Технические параметры трассоискателя ПТ-14

Параметр

Значение

Рабочие частоты, Гц

491/982/8440

Ширина полосы пропускания:

режим РАДИО, кГц

10 − 36

режим Эфир, Гц

48 − 14 000

Чувствительность, мкВ

1

Погрешность показаний глубины залегания трассы, %, не более

5

Размеры, мм

700 × 300 × 140

Вес, кг, не более

2,4

Условия эксплуатации

Аппарат LFG-50 рассчитан для эксплуатации в помещениях или под навесом при следующих условиях:

  • температура окружающего воздуха – от -10 до +40°C;
  • относительная влажность воздуха – не более 80% при температуре +25°C;
  • атмосферное давление – от 630 до 800 мм. рт. ст.

Выпускаемые модификации

Вас также может заинтересовать генератор LFG-50.

Комплект поставки

  1. Генератор звуковой частоты LFG-200 – 1 шт.
  2. Кабель питания – 1 шт.
  3. Предохранитель 5x20 (2 A / 250 B) – 1 шт.
  4. Предохранитель 10x38 (20 A / 600 B) – 2 шт.
  5. Трассоискатель ПТ-14 – опционально.
  6. Руководство по эксплуатации – 1 экз.

Гарантия

  • Изготовитель гарантирует соответствие генератора требованиям действующей технической документации и нормам ПУЭ и ПТБ.
  • Гарантийный срок эксплуатации генератора составляет 12 месяцев со дня отгрузки потребителю.
