Генераторы Г4-211 и Г4-212
Описание
Г4-211 и Г4-212 – специализированные генераторы СВЧ-частот, оснащен микропроцессорным блоком управления с полностью автоматизированным процессом регулировки рабочих параметров. Отличительными чертами устройств данного типа является наличие функции блокировки включения запрещенных рабочих режимов, что исключает ошибочные действия оператора. Генераторы данного типа характеризуются малым потреблением энергии, широким диапазоном генерируемых частот, большим диапазоном регулирования выходной мощности, длительным эксплуатационным режимом и компактными габаритами.
Назначение
Генераторы Г4-211 и Г4-212 используются в качестве источника стабильных СВЧ-сигналов, используемых для контроля и калибровки рабочих функций измерителей мощности, радиолокационных комплексов и иного радиотехнического оборудования. Функциональность приборов допускает их использование в качестве СВИП-генераторов для панорамных измерений.
Устройство и работа

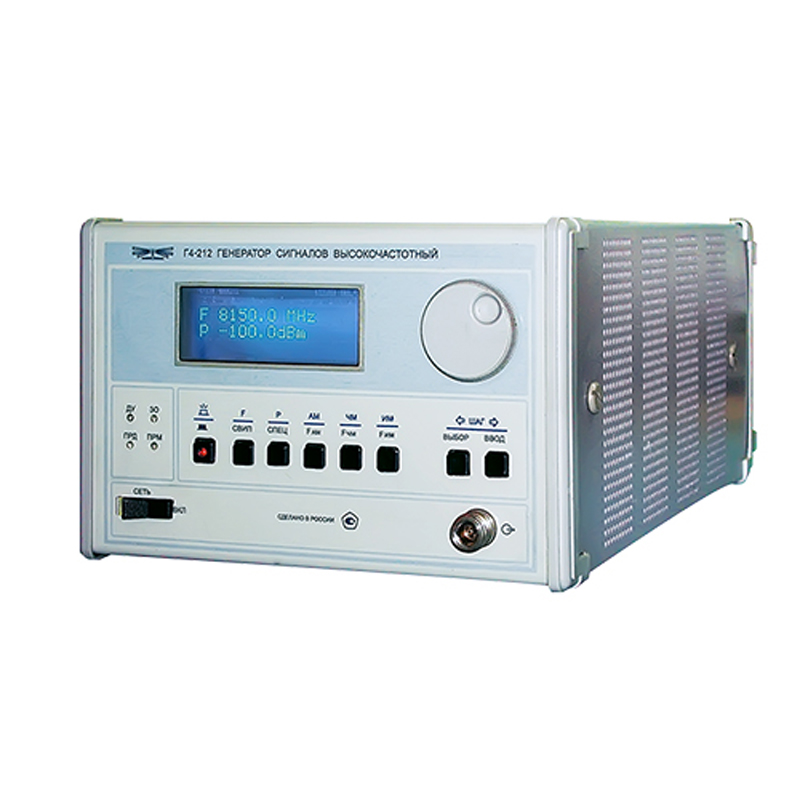

Устройства данного типа выпускаются в формате монокорпусного прибора с металлическим корпусом прямоугольной формы. Боковые стенки генератора имеют перфорацию для обеспечения естественного охлаждения. Задняя сторона прибора снабжена разъемами для подключения контролируемого оборудования и линии питания. На лицевую сторону выведена панель управления, включающая дисплей, кнопочный блок выбора режимов, светодиодные индикаторы состояния, кнопку включения питания и рукоятку плавной регулировки параметров.
Характеристики
|
Модификация |
Г4-211 |
Г4-212 |
|
Тип устройства |
Генератор СВЧ-частот, микропроцессорный |
|
|
Параметры источника питания |
Переменный ток, 220 В, 50 Гц |
|
|
Мощность, потребляемая устройством, ВА |
70,0 |
|
|
Частота выходного сигнала, ГГц |
От 1,07 до 4,0 |
От 2,0 до 8,15 |
|
Запас по частоте в начале и в конце диапазона, минимум, % |
1,0 |
|
|
Пределы допускаемой основной относительной погрешности установки частоты, % |
±0,5 |
|
|
Пределы допускаемой относительной погрешности установки частоты в рабочих условиях применения, % |
±0,75 |
|
|
Нестабильность частоты за 15 мин, максимум |
1,0*10-4 |
|
|
Девиация паразитной частотной модуляции в полосе частот от 20,0 Гц до 20,0 кГц |
3,0*10-6 |
|
|
Опорный уровень выходной мощности генератора, дБм |
10,0 |
|
|
Пределы допускаемой основной относительной погрешности установки опорного уровня мощности, дБ |
±1,0 |
|
|
Пределы допускаемой относительной погрешности установки опорного уровня мощности в рабочих условиях применения, дБ |
±1,5 |
|
|
Пределы регулирования выходной мощности: - дБм - мВт |
От +10 до -110 От 10,0 до 1*10-11 |
|
|
Диапазон установки девиации частоты в режиме частотной модуляции при работе от внутреннего источника частотой 1 кГц или внешнего сигнала в диапазоне частот от 0 до 100 кГц и напряжением (3 ± 0,1) В, МГц |
От 0,1 до 25,0 |
|
|
Пределы допускаемой основной относительной погрешности установки девиации, %: - при работе от внутреннего источника и девиации до 1 МГц - при работе от внутреннего источника и девиации свыше 1 МГц - при внешней модуляции |
±15,0 ±20,0 ±25,0 |
|
|
Пределы допускаемой относительной погрешности установки девиации в рабочих условиях применения, %: - в режиме внутренней модуляции - в режиме внешней модуляции |
±20,0 ±30,0 |
|
|
Диапазон установки коэффициента амплитудной модуляции при работе от внутреннего источника с частотой 1 кГц или внешнего сигнала в диапазоне частот от 0,05 до 5 кГц и напряжением (3 ± 0,1) В, % |
От 1,0 до 60,0 |
|
|
Длительность импульсов, мкс: - в режиме внутренней модуляции - в режиме внешней модуляции |
0,5/1,0/2,0/5,0/10,0/20,0/50,0/100,0/200,0 От 0,1 до 104,0 |
|
|
Полоса свипирования частоты, МГц |
От 10,0 до полного диапазона рабочих частот |
|
|
Прогнозируемая наработка на отказ, час. |
7 000 |
|
|
Габариты устройства, мм |
425х250х173 |
|
|
Масса устройства, кг |
10,0 |
|
