Генераторы высокочастотных сигналов Г4-129

Документация:
Цена по запросу
Под заказ
Доставка в Белгород
Срок доставки 0-10 дней

Описание

Генераторы Г4-129 являются высокотехнологичными системами генерирования ВЧ-сигналов, используемых в процессе настройки, регулирования и испытаний радиоаппаратуры и приборов, функционирующих в дециметровом диапазоне волн.

Функциональное предназначение

Генераторы этой серии можно будет применять для:

  • генерирования ВЧ-колебаний без модуляции;
  • проведения внешней/внутренней модуляции сигналом в синусоидальной форме (проводится амплитудная либо частотная модуляция);
  • реализации модуляции (внутренняя) меадром при ν=103 Гц;
  • проведения импульсной модуляции (внешняя);
  • реализации синхронизации частот ВЧ-генератора с помощью системы внешнего синхронизатора, используя немодулированные колебания.

Особенности конструкции и использования

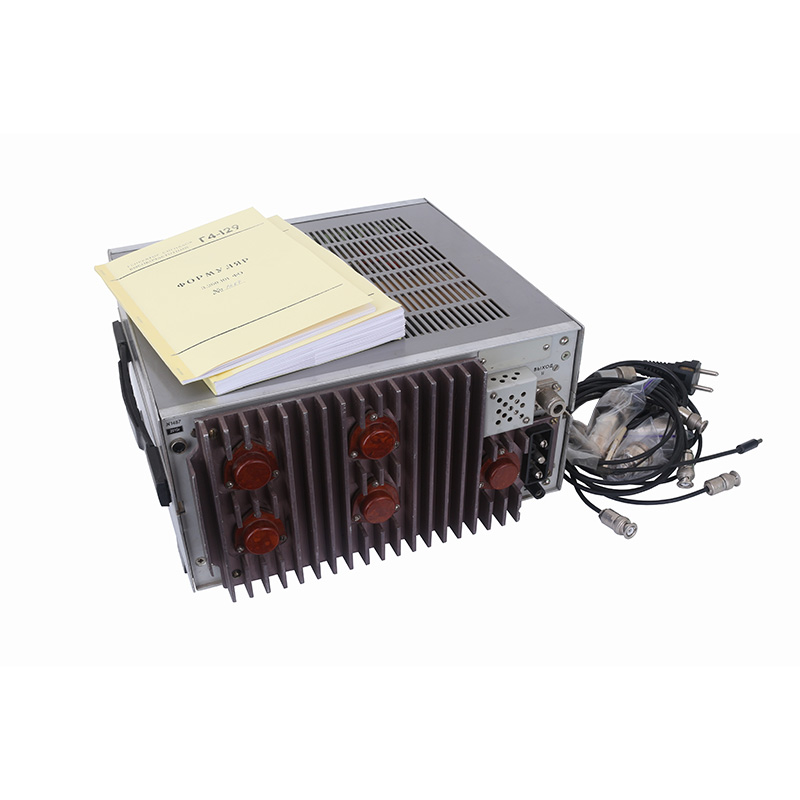

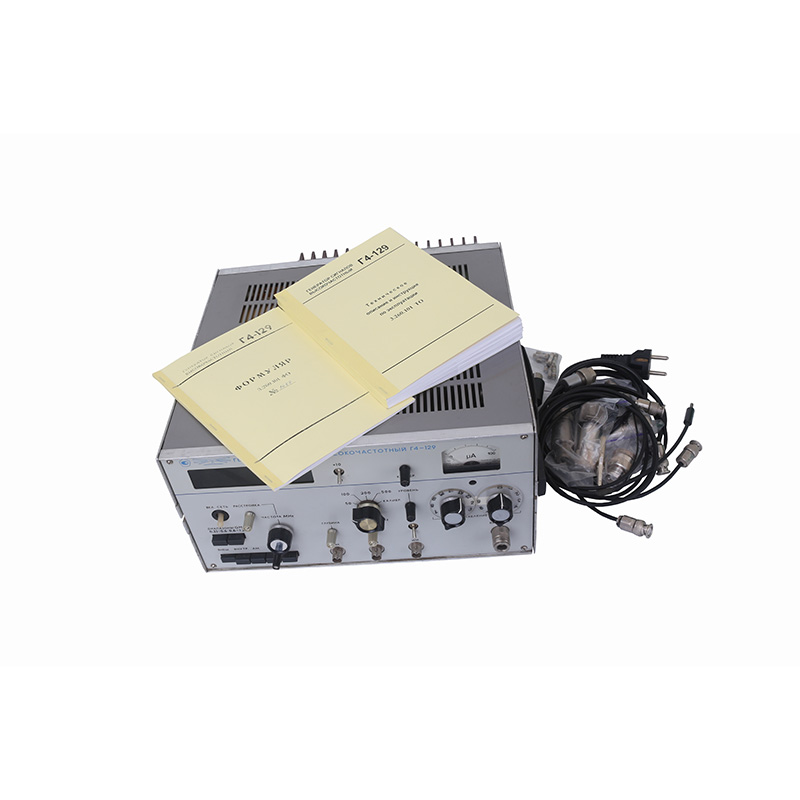

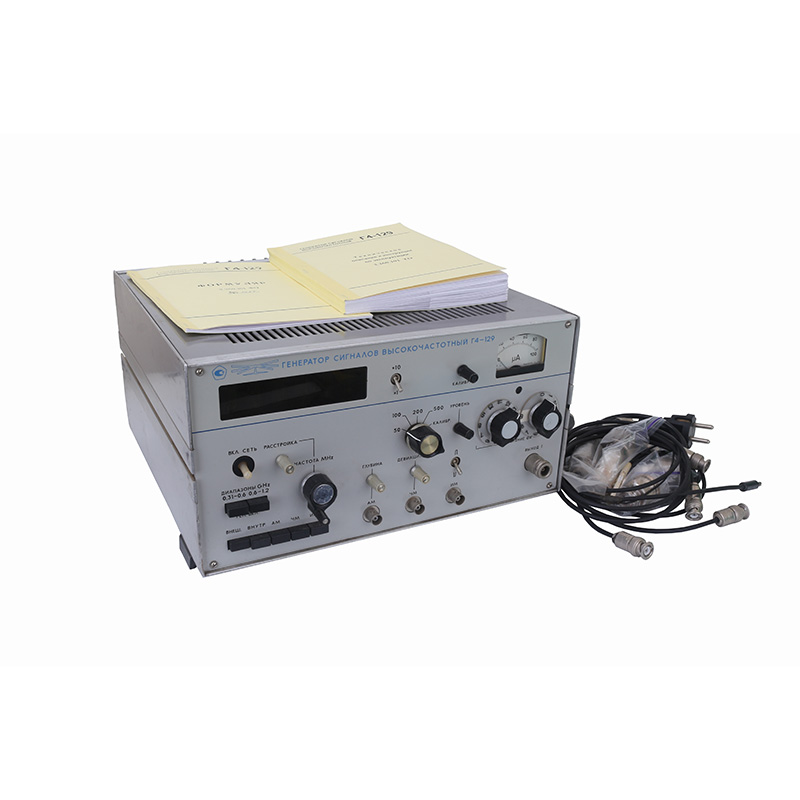

Генераторы серии Г4129 реализованы в виде корпусных приборов с функциональной передней панелью. Она включает в свой состав переключатели режимов работы, регуляторы настройки рабочих параметров, разъемы для подачи генерируемого сигнала на внешние устройства, а также аналоговые индикаторы: стрелочный и числовой. Для функционирования генератора к нему подается питающее напряжения бытовой сети величиной 220 В.

Функционирование системы генерирования ВЧ-сигналов заключается в применении механизма формирования выходных сигналов в частотном диапазоне 0,31÷1,2 ГГц из сигналов от задающего генератора, которые находятся в интервале частот 0,60÷1,2 ГГц. Сигналы от системы задающего генератора к устройству Г4 129 передаются разделенными на 2 канала, один из которых используется для формирования параметров выходного сигнала, а второй – для электронного индикатора величины частоты. В канале этого индикатора частота задающих сигналов делится с помощью набора делителей на значение 128 и впоследствии измеряется встроенным частотным индикатором. Для реализации процедуры частотной модуляции сигналов используется варикап, который включен в задающий генератор. Проведение импульсной модуляции сигналов обеспечивается за счет использования высокотехнологичного управляемого модулятора. Процедура импульсной модуляции колебаний реализуется с помощью аттенюатора, который электрически управляется посредством АРМ-системы.

Характеристики

Технические характеристики

Величина генерируемого диапазона:

от 0,310 до 1,20 ГГц

Величина приведенной погрешности при установке частоты:

до ±0,05 %

Величина калибруемой выходной мощности:

в пределах 10-2÷10-15 Вт

Значение абсолютной погрешности по мощности на выходе и для аттенюатора:

не больше ±1 дБ

Величина показателя ослабления для гармоник несущей частоты:

-30 дБ

Значение некалиброванной выходной мощности:

не меньше 55 мВт

Продолжительность генерируемых импульсов:

0,50÷500 мкс

Величина частоты следования:

10÷20 000 Гц

Показатель скважности:

не меньше 2

Значение напряжения питания:

220 В

Величина потребляемой мощности:

85 ВА

Вес генератора:

14,5 кг

Значение габаритных размеров:

33,5х18х37,5 см
