Генератор ГХВС-07

Генератор смеси ГХВС-07 – специализированное лабораторное устройство, осуществляющее генерацию хлор-воздушной смеси (ХВС) с последующим определением объема массовой концентрации хлора в воздухе. Питается от сети переменного тока, имеет легкий вес, компактные габариты и широкий диапазон регулировки.

Назначение генератора ГХВС-07

Генератор ХВС модификации ГХВС-07 применяется преимущественно для осуществления контрольно-измерительных функций при проверке точности измерений, производимых газоанализаторами или газосигнализаторами, реагирующими на хлор. Прибор используется для проверки или калибровки вышеуказанных устройств как при их производстве, так и во время проведения ремонтных работ.

Устройство и работа

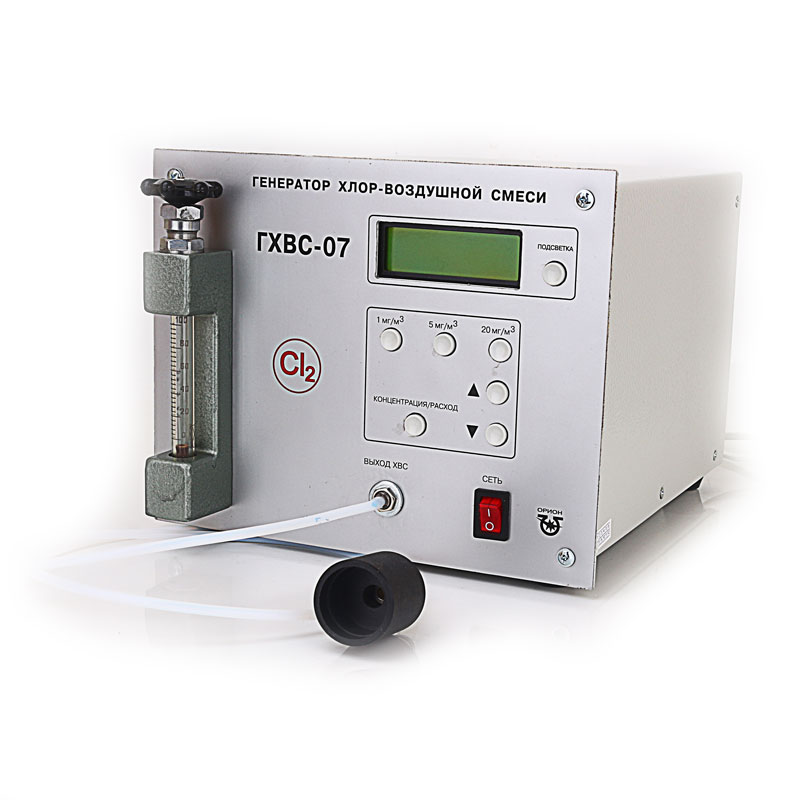

Конструктивно газогенерирующая установка модификации 07 представляет собой прибор прямоугольной формы с герметичным корпусом, выполненным из металла. Передняя панель по углам снабжена крепежными отверстиями для монтажа прибора на контрольно-измерительном стенде. Кроме того, на лицевой панели располагается информационный дисплей, блок управления настройкой устройства, кнопка включения подачи питания, а также специальный штуцер для присоединения контролируемого прибора.

Генерация ХВС осуществляется за счет встроенного электрохимического блока, который при подаче напряжения осуществляет выброс молекул хлора во внутреннюю камеру. Необходимая концентрация ХВС образуется посредством подкачки требуемого для ее создания объема воздуха. Готовая смесь подается через штуцер к калибруемому прибору, после чего его показания сравниваются с показаниями нашего генератора, выводимыми на информационный дисплей.

Модификация

Генератор ГХВС-07

Тип устройства

Генератор ХВС с электрохимической ячейкой

Тип сети питания

Переменный ток

Напряжение сети питания, В

220

Частота тока питания, Гц

50

Рабочий диапазон регулировки расхода ХВС, л/мин

От 0,4 до 1,0

Рабочий диапазон вырабатываемой концентрации хлора, мг/м3

От 0,3 до 20,0

Время, требующее устройству для выхода на заданную в установках концентрацию ХВС, максимум, мин.

30,0

Погрешность измерений, максимум, %

±8

Допустимая температура рабочей среды, 0С

От +10 до +35

Допустимая влажность рабочей среды, %

98

Допустимое давление рабочей среды, Па

От 84000 до 106700

Габаритные характеристики прибора, мм

300х220х175

Весовые характеристики (масса) прибора, максимум, мм

4,0
