Генератор ГПК-11

Электронный поисковый прибор, обозначенный в документации как генератор  ГПК-11, используется при определении направления и глубины залегания ранее проложенных кабельных линий (трассировки), а также при поиске обрывов и нарушений изоляции подземных кабелей.

Назначение генераторов ГПК-11

Данное устройство предназначено для использования мобильными бригадами, проводящими укладку, ремонт или профилактику подземных кабельных трасс. Поскольку устройство способно работать с проводниками, выдерживающими нагрузку от 0.4 до 10 kV, его можно использовать для трассировки как электрических, так и телефонных кабельных линий.

Прибором, в зависимости от модификации, могут комплектоваться мобильные электротехнические лаборатории, и ремонтные бригады строительно-монтажных энергетических и телефонных компаний.

Устройство и работа

Генератор выпускается в двух модификациях:

1. Генератор ГПК-11.2 — переносной,  для оснащения мобильных бригад;
2. Генератор ГПК-11.1 — стационарный, для комплектации передвижных электротехнических лабораторий.

Переносная модель трассоискателя изготавливается с закрытым корпусом. Встроенный элемент питания позволяет работать с прибором вдали от источников электроэнергии. Генератор подключается к трассируемой кабельной линии и создает в нем электромагнитное поле определенной частоты. Приемное устройство обнаруживает волны и выдает звуковой сигнал в головные телефоны (наушники) оператора.

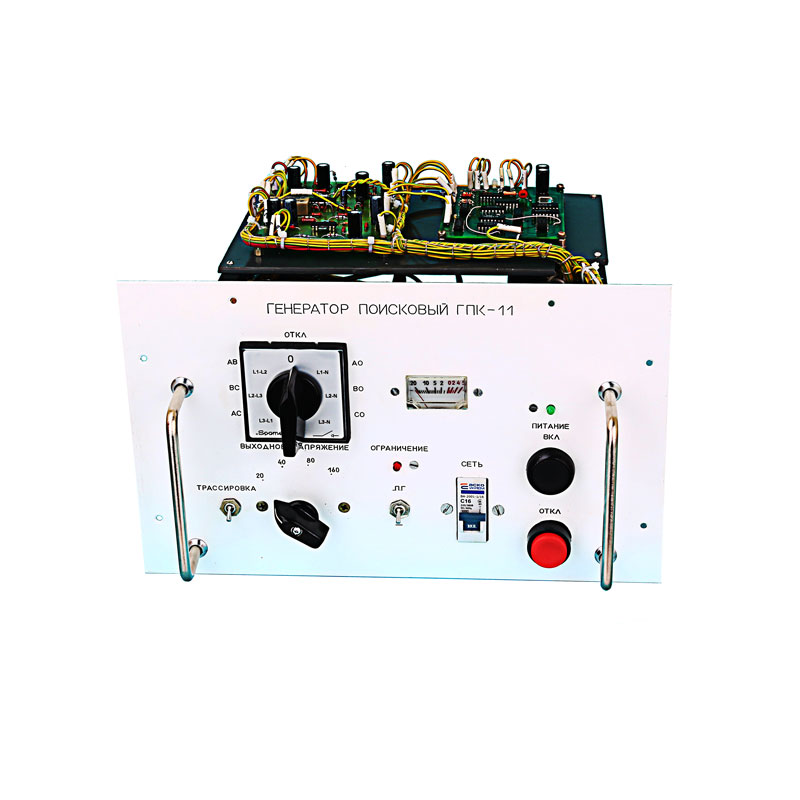

Стационарная модификация генератора работает по аналогичному принципу, однако генератор имеет модульную конструкцию и постоянно находится на борту передвижной лаборатории. Питание устройства осуществляется от бортовой сети лаборатории.  Подключение к кабельной линии производится посредством специальных проводников.
