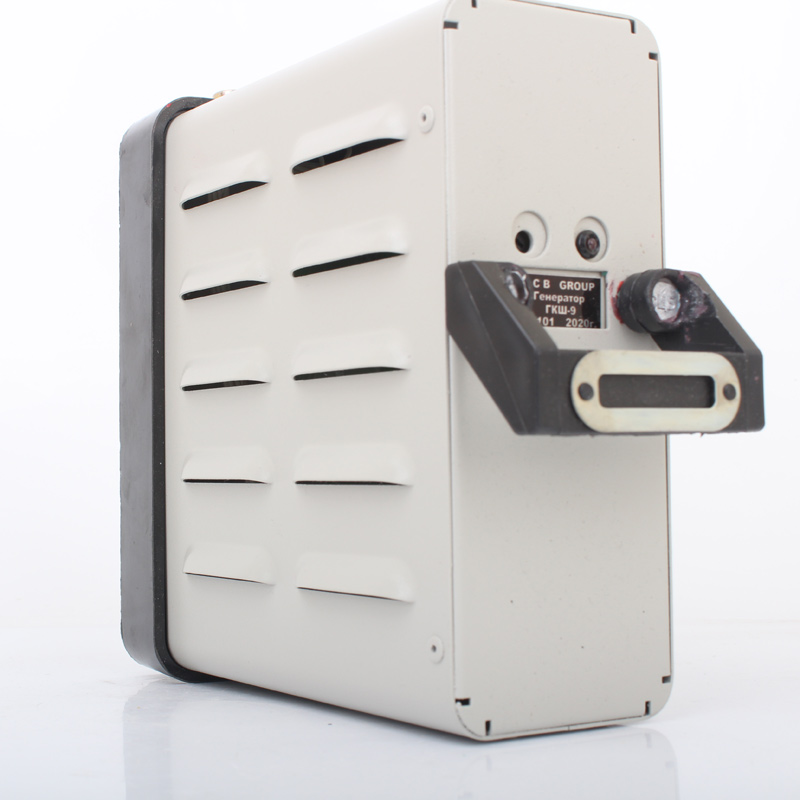

Описание
Генератор камертонный ГКШ-9 предназначен для работы в составе аппаратуры частного диспетчерского контроля (ЧДК) по линии ДСН (двойного снижения напряжения) или по любой любой двухпроводной линии связи и устанавливается на сигнальных точках и переездах при передачи информации о состоянии аппаратуры СЦБ.
Эксплуатация
Генератор камертонный ГКШ-9 изготавливается в климатическом исполнении У категория 2 по ГОСТ 15150 (для работы при температуре окружающей среды от - 40 до +60°С).

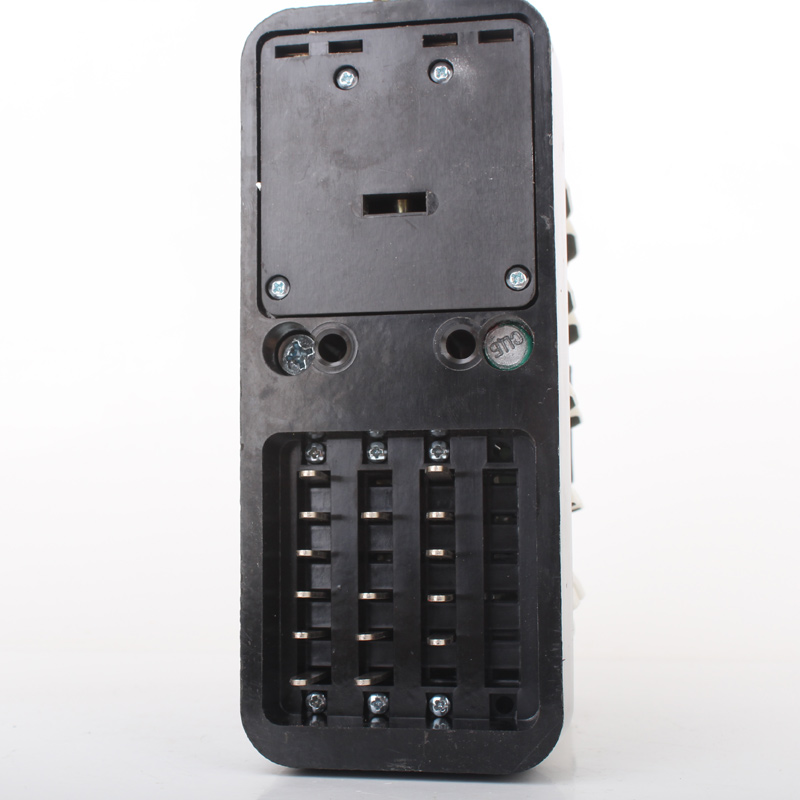

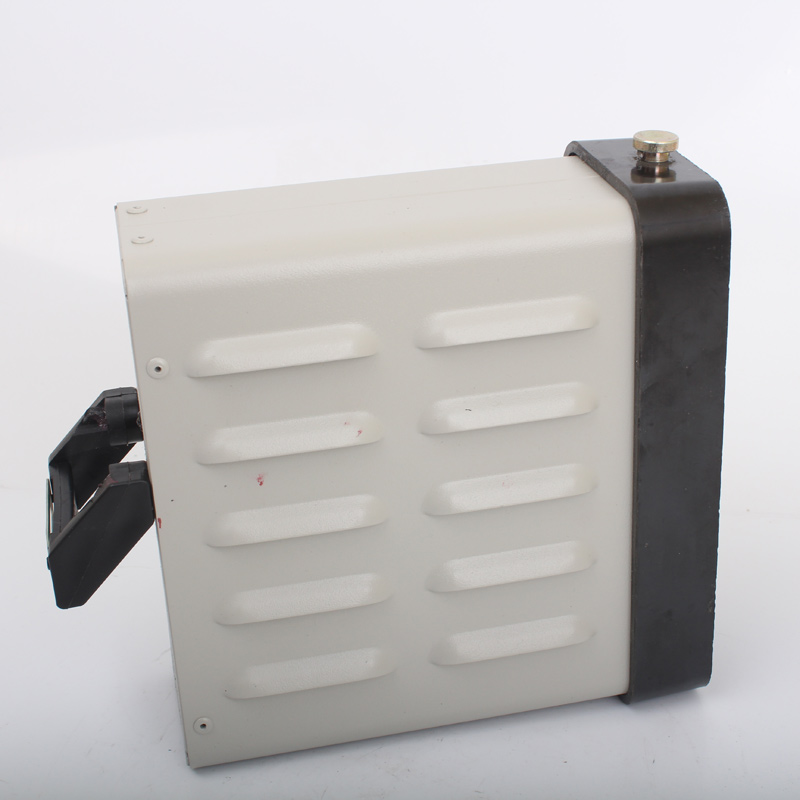

Конструкция
Генератор ГКШ-9 состоит из задающего каскада, собранного на транзисторе VT1 по схеме с общим эмиттером, в цепь положительной обратной связи которого включен камертонный стабилизатор частоты ГФ3; двухтактного усилителя на транзисторах VТ2 и VТ3, электронного ключа на транзисторе VТ6, управляющего работой двухтактного усилителя, и мультивибратора, собранного на транзисторах VТ4 и VТ5 [5].
Характеристики
| Напряжение питания переменного тока, В | от 12,6 до 15,4 | |
| Напряжение питания постоянного тока, В | от 10,8 до 13,2 | |
| Потребляемый ток, А | не более 0,25 | |
| Сопротивление нагрузки, Ом | 240 и 1400 | |
| Номинальное значение длительности импульса и интервала при работе ГКШ в импульсном режиме в зависимости от кода могут составлять, с | 1,0±0,01 и 3,0±0,03 | |
| Номинальная длительность временного интервала в работе в режиме последовательной передачи , мс | 100±1 | |
| Габаритные размеры генератора, мм | 237х82х203 | |
| Масса, кг, не более | 3,5 | |
| Тип генератора | Обозначение | Номинальная частота сигнала, Гц | Допустимое отклонение частоты сигнала генератора от номинальной при температуре (25±10)°С , Гц, (%), не более |
| ГКШ-9 | 013.00.00.00-09 | 732,50 | ± 0,51 (± 0,07) |
| Сопротивление нагрузки, Ом | Положение регулятора напряжения выхода генератора | Перемычки между контактами | Напряжение сигнала на выходе генератора, В |
| 1400 | «больше» | 21-62 21-13 21-11 21-12 |
10,0, не менее 5,0, не менее 2,5, не менее 1,2, не менее |
| «меньше» | 21-62 21-13 21-11 21-12 |
1,00, не более 0,50, не более 0,25, не более 0,12, не более |
|
| 240 | «больше» | 21-62 21-13 21-11 21-12 |
2,50, не менее 1,00, не менее 0,50, не менее 0,25, не менее |
| «меньше» | 21-62 21-13 21-11 21-12 |
0,250, не более 0,100, не более 0,050, не более 0,025, не более |
Схемы
Рис.1. Схема генератора камертонного ГКШ-9
Комплектация
- Генератор камертонный ГКШ-9 - 1 шт,
- Инструкция по эксплуатации -1 экз,
- Паспорт - 1 экз
