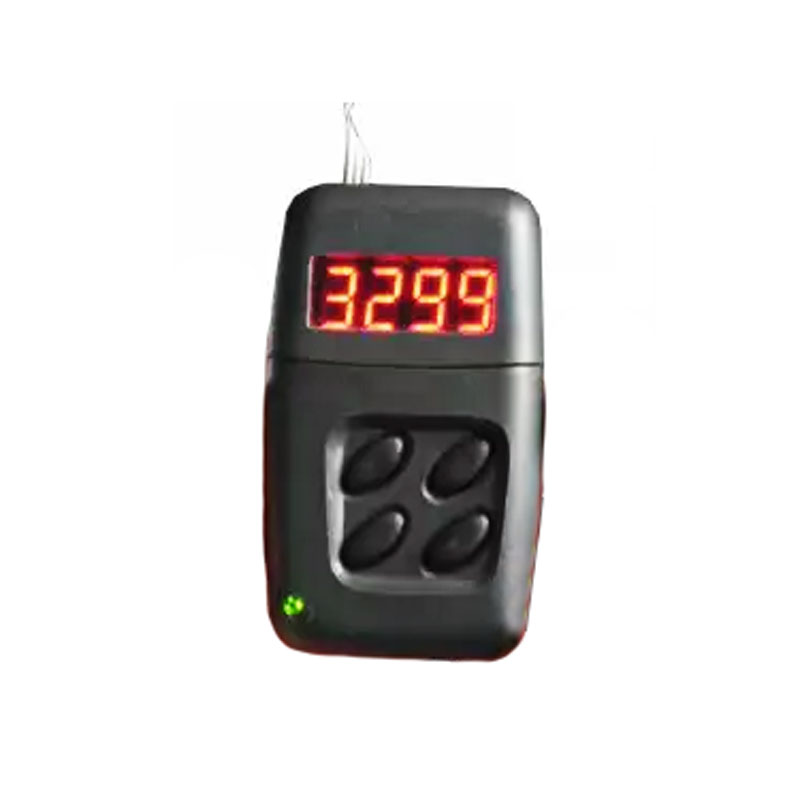

Генератор импульсов МИГ-1-ТК по факту это малогабаритные приборы, используемые в качестве системы генерирующей частотные сигналы в определенном диапазоне.

Применение генератора МИГ-1-ТК

Генератор рассчитан для генерирования частотного сигнала при калибровке или поверке тахометров моделей ТЭ или тахометров других видов, которые поддерживают работу с датчиками индукционного или индуктивного типа.

Дополнительно устройство может выполнять функции прибора для проверки работоспособности информационных магистралей между датчиком одного из предложенных типов и тахометром, а также для выполнения оперативного мониторинга исправности и качества функционирования тахометров в период их эксплуатации.

Использование генератора

Находясь в зависимости от выбора изготовления устройства, прибор может выполнять имитацию датчика одного из 2-х типов – индукционного либо индуктивного. Визуализация величины генерируемой частоты на приборе осуществляется в зависимости от используемого числа меток. Количество меток может варьироваться от 1 до 130. Количество меток устройства устанавливается на производственном этапе, в зависимости от технических условий заказа генератора.

В зависимости от модификации прибора на выходе можно получать импульсный сигнал напряжения с продолжительностью 100 мкс (модель МИГ-1-ТК-1) или сигналы с переменной полярностью амплитудой 200 мВ (модели МИГ-1-ТК-2(3)). Диапазоны регулируемых частот также отличаются для разных модификаций. Можно менять частоту от 0,14 до 6400 мин-1 для МИГ-1-ТК-1(2) и в диапазоне от 10 до 250 тыс.мин-1 для устройства МИГ-1-ТК-3. Следует отметить, что величина реальной частоты сигнала на выходе в N раз выше значения индуцируемой частоты (N – это количество используемых меток прибора). Прибор, при формировании пользовательской конфигурации, позволяет выбирать 5 значений частоты из используемого частотного ряда.

Характеристики

Возможное количество меток:

1÷130

Величина относительной погрешности при установке частоты:

0,005%

Напряжение (в процессе питания):

Ток постоянного типа – 9,95…30,01 Вольт

Величина потребляемого тока:

не более 100 мА

Защищенность прибора:

IP40
