Генератор высокочастотных сигналов Г4-128
Описание
Cпециализированный генератор высокочастотных сигналов Г4-128 используется для контроля работоспособности различной радиотехники. Устройство характеризуется повышенной выходной мощностью, имеет шесть рабочих режимов, гибкую систему настройки и удобную панель управления. Генераторы данной модели отличаются сниженным энергопотреблением, широким диапазоном генерируемых частот, малыми габаритами и большим сроком непрерывной работы.
Назначение
Генераторы модели Г4-128 используются в качестве источника стабильных высокочастотных сигналов, необходимых для контроля работоспособности, настройки или калибровки рабочих функций различного радиотехнического оборудования, функционирующего в дециметровом диапазоне.
Устройство и работа

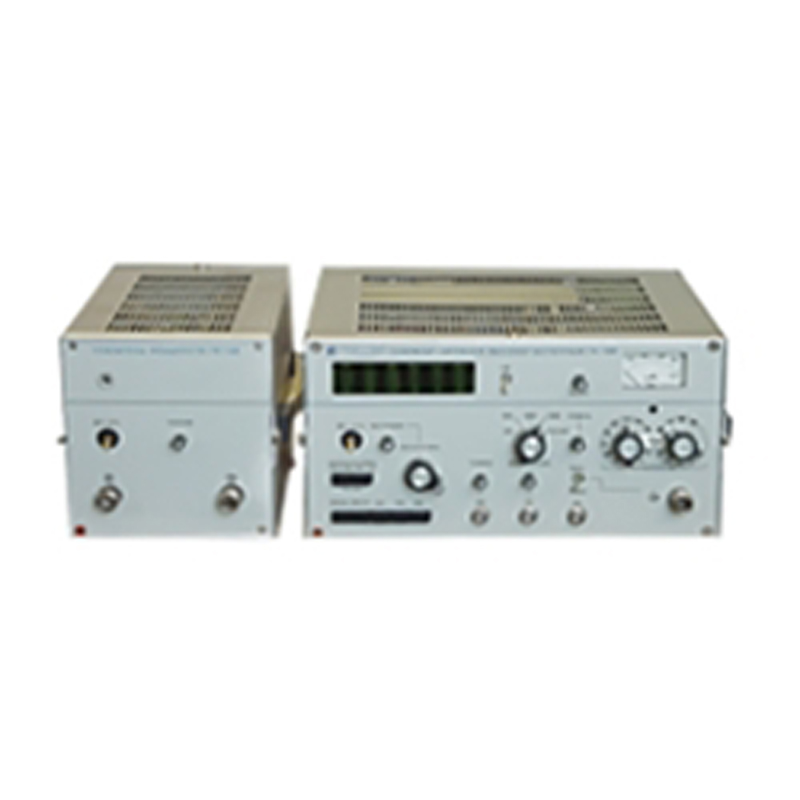

Прибор представляет собой модульную установку, состоящую из двух блоков: генератора частот и усилителя мощности. Блоки соединены между собой специализированным экранированным кабелем. Корпуса блоков имеют прямоугольную форму и изготовлены из металла. Лицевые стороны снабжены панелями управления. Присоединение кабелей осуществляется посредством разъемов, расположенных на тыльной стороне блоков.
Характеристики
|
Модификация |
Г4-128 |
|
Тип устройства |
Генератор высокочастотных сигналов |
|
Параметры источника питания |
Переменный ток, 220 В, 50 Гц |
|
Мощность, потребляемая устройством в рабочем режиме, ВА |
125,0 |
|
Диапазон рабочих частот, МГц: - 1-й поддиапазон - 2-й поддиапазон |
От 310,0 до 600,0 От 600,0 до 1200,0 |
|
Выходная мощность на согласованной нагрузке с КСВН, максимум, Вт |
1,3 |
|
Выходная мощность в режиме немодулированных колебаний, минимум, Вт |
0,5 |
|
Предел регулирования выходной мощности относительно ее наибольшего значения, дБ |
30,0 |
|
Частота сигнала внутреннего модулятора при внутренней частотной модуляции синусоидальным сигналом и внутренней импульсной модуляции меандром, Гц |
1000,0 |
|
Предел установки девиации частот, кГц |
От 30,0 до 500,0 |
|
Номинальное значение шкал отсчетного устройства, кГц |
50,0/100,0/200,0/500,0 |
|
Основная погрешность установки девиации частоты по отсчетному устройству на частоте модуляции 1000 Гц, % |
±15,0 |
|
Погрешность установки девиации частоты в диапазоне модулирующих частот, % |
±20,0 |
|
Диапазон частот модулирующего сигнала при внешней частотной синусоидальной модуляции, Гц |
От 50,0 до 60000,0 |
|
Длительность импульсов в режиме внешней импульсной модуляции при выходной мощности не более 0,5 Вт, мкс |
От 0,5 до 500,0 |
|
Частота следования импульсов, Гц |
От 10,0 до 20000,0 |
|
Скважность импульсов, минимум |
2,0 |
|
Продолжительность непрерывной работы, номинал, час. |
16,0 |
|
Прогнозируемая наработка на отказ, час. |
5 000 |
|
Габариты устройства, мм: - генератор сигналов - усилитель мощности |
367х335х175 375х175х175 |
|
Масса устройства, кг: - генератор сигналов - усилитель мощности |
14,5 7,0 |
