Описание

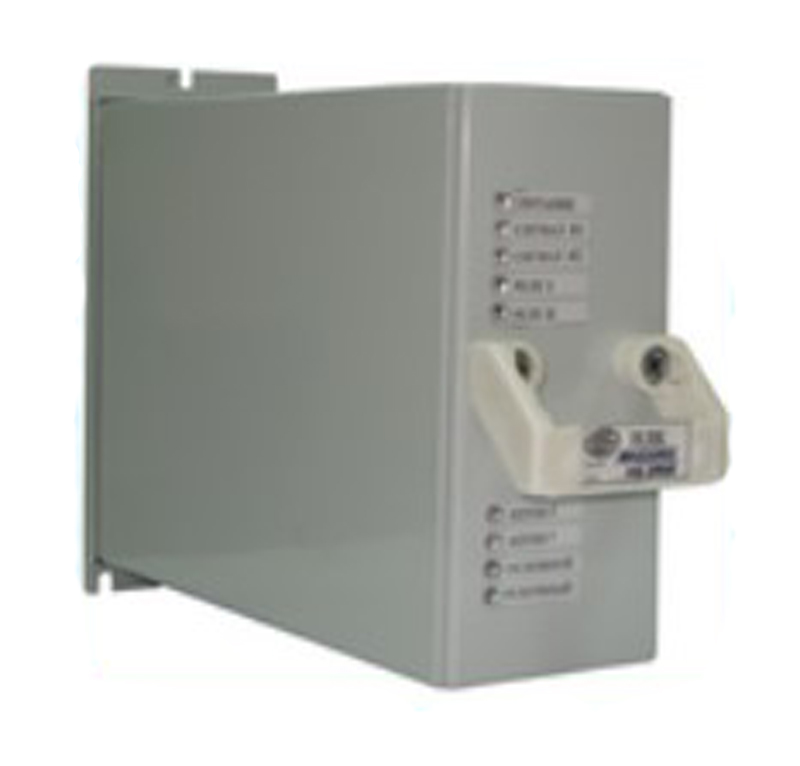

Приемник-дешифратор кодовый путевой ПДК предназначен для работы в кодовых рельсовых цепях переменного тока числовой кодовой автоблокировки. ПДК обеспечивает прием сигналов из РЦ, их дешифрацию и включение реле управления светофором.
С целью повышения эксплуатационной надежности в ПДК реализована функция 100% резервирования аппаратных и программных средств.
Область применения
Участки железнодорожных линий с любым видом тяги поездов и с размещением аппаратуры в релейных шкафах. При использовании в сигнальных установках числовой кодовой автоблокировки ПДК заменяет ячейки БС-ДА, БИ-ДА, БК-ДА и импульсные путевые реле правильного и неправильного направлений.
Отличительные особенности
- повышенная безопасность, обеспечиваемая двухпроцессорным схемотехническим построением;
- возможность передачи информации о работоспособности и неисправности прибора в систему диспетчерского контроля;
- отсутствие потребности в периодическом обслуживании на протяжении всего срока эксплуатации;
- повышенная эксплуатационная надежность, обеспечиваемая полным внутренним резервированием аппаратных и программных средств.
Характеристики
| Параметры | Значения |
| Питание ПДК осуществляется | от источника переменного тока с действующим значением напряжения (16 ± 2,5) В частотой (50 ± 2) Гц или частотой (25 ± 1) Гц |
| Потребляемая мощность без внешних нагрузок | не более 12 Вт |
| Каждый канал ПДК (основной и резервный) имеет | одну группу дискретных выходов, предназначенных для передачи в систему диагностики информации о работоспособности/неработоспособности каждого из каналов в отдельности. Дискретные выходы цепей диагностики гальванически развязаны от остальной схемы ПДК и рассчитаны на коммутацию постоянного напряжения не более 50 В и тока не более 50 мА |
| Максимальный ток нагрузки электронных контактов импульсного реле ПДК | 1 А |
| Сопротивление разомкнутых электронных контактов импульсного реле ПДК (И1, И2) | не менее 50 кОм |
| Искажение длительности импульса и интервала на выходных контактах ПДК | относительно длительности принятого входного импульса и интервала ± 20 мс при 4 В действующего напряжения на сигнальном входе ПДК |
| ПДК обеспечивает прием сигналов из РЦ с одной из несущих частот | (25 ± 1) Гц, (50 ± 2) Гц, (75 ± 2) Гц |
| Входное сопротивление на частотах РЦ составляет | 110 ± 10 Ом |
| Действующее значение напряжения сигнала из РЦ, при котором происходит включение приёмника ПДК составляет | от 2,9 В до 3,2 В |
| Действующее значение напряжения сигнала из РЦ, при котором происходит выключение приёмника ПДК составляет | от 2,1 В до 2,4 В |
| Максимальное значение действующего напряжения переменного тока входного сигнала из РЦ должно быть | не более 9,5 В |
| Напряжение на выходе источников постоянного напряжения для управления реле Ж и З составляет | (12 ± 2) В при сопротивлении нагрузки 1230 Ом ± 10 % |
| Максимальный ток нагрузки электронного дополнительного контакта дешифратора ПДК | 2 А |
| Время замыкания дополнительного контакта дешифратора ПДК при поступлении на сигнальный вход ПДК в установившемся режиме первого импульса любого числового кода | не более 0,17 с |
| Время отпускания дополнительного контакта дешифратора ПДК при поступлении на сигнальный вход ПДК в установившемся режиме большого интервала в кодовом цикле любого числового кода | не более 0,32 с |
| Время реакции ПДК на занятие РЦ (смена сигнального показания и кодирования) при ее шунтировании нормированным шунтом (0,06 Ом) | не более 2,5 с. При этом время выключения выхода Ж (обесточивания реле Ж) – не более 4 с |
| Время реакции ПДК на сход стыка смежных РЦ при понижении сопротивления изолирующего стыка ниже 50 Ом | не более 18 с |
Схемы

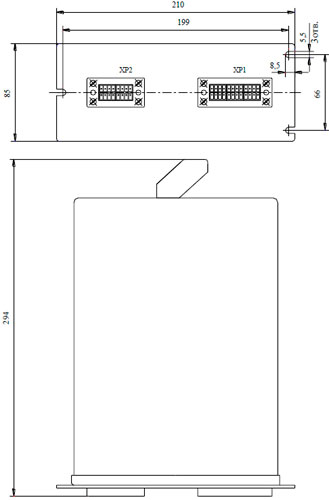

Рис.1. Габаритные размеры ПДК

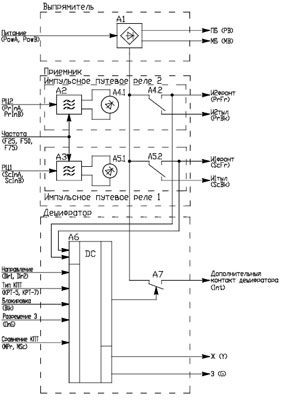

Рис.2. Функциональная схема ПДК
Комплектация
В стандартный набор поставки приемника-дешифратора ПДК входит:
- паспорт – 1 шт. на каждое изделие;
- РЭ – 1 шт. на 5 изделий или меньшее количество, направляемое в один адрес;
- перемычка для снятия защитного состояния ЕИУС.468362.001.800 – 2 шт. на 5 изделий или меньшее количество, направляемое в один адрес;
- розетка ЕИУС.468362.001.900 – 1 шт. на каждое изделие;
- розетка ЕИУС.468362.001.950 – 1 шт. на каждое изделие.
