Приемник температуры ВТ-77
Описание

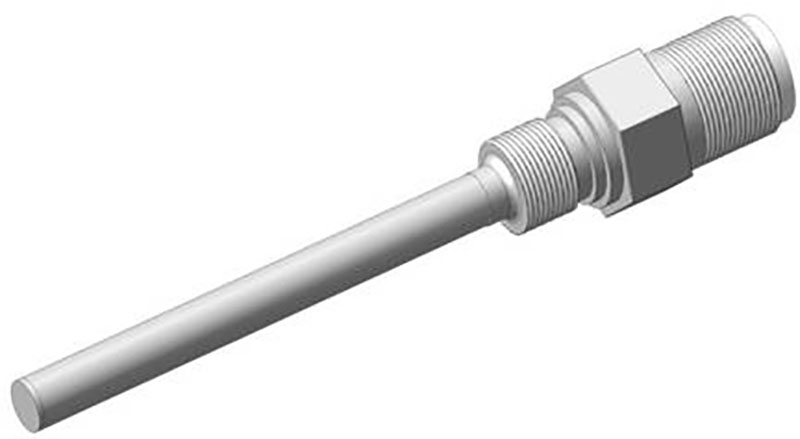

Приемник температуры ВТ-77 предназначен для измерения температуры рабочей среды и выдачи сигналов, пропорциональных измеряемой температуре во вторичную аппаратуру. В качестве чувствительного элемента приемника использована платиновая проволока, намотанная на слюдяные пластины, герметично закрытые корпусом.
Характеристики
| Наименование | Значения |
| Рабочий диапазон измерения температур | -60 до 300С |
| Номинальная статическая характеристика канала датчика | 100П ГОСТ 6651-2009 |
| Погрешность измерения приемника в диапазоне температур t: | от 0 до 300С: (0,3 + 0,5 /10-3 |t|), от минус 60 до 0С: (0,3 + 6 / 10-3 |t|). |
| Электрический ток при определении погрешности | не более 1 мА, максимальный – не более 11 мА |
| Показатель тепловой инерции датчика | 5 с |
|
Электрическое сопротивление изоляции |
20 МОм в нормальных климатических условиях; 5 МОм в условиях повышенной температуры; 1 МОм в условиях повышенной влажности, до 100% при 40 С |
| Электрическое сопротивление цепи датчика при нормальных условиях | 10 + 0,20 Ом. |
| Синусоидальная вибрация: | в диапазоне частот от 5 до 300 Гц (до 20g) |
| Атмосферное пониженное давление | 2,01 кПа (15 мм рт. ст.). |
| Повышенная температура в зоне электрического соединителя | 200 С |
| Масса приемника | 0,09 кг |
Схемы
Рис.1 Схема габаритных и присоединительных размеров приемника температуры ВТ-77
