Измеритель параметров сигналов ИП-АЛСН

Документация:

Паспорт(165.02 КБ)

Цена по запросу

Под заказ

zapros@amtorg.com.ru

Доставка

Срок доставки от 3 до 30 дней

Пункты выдачи

Описание

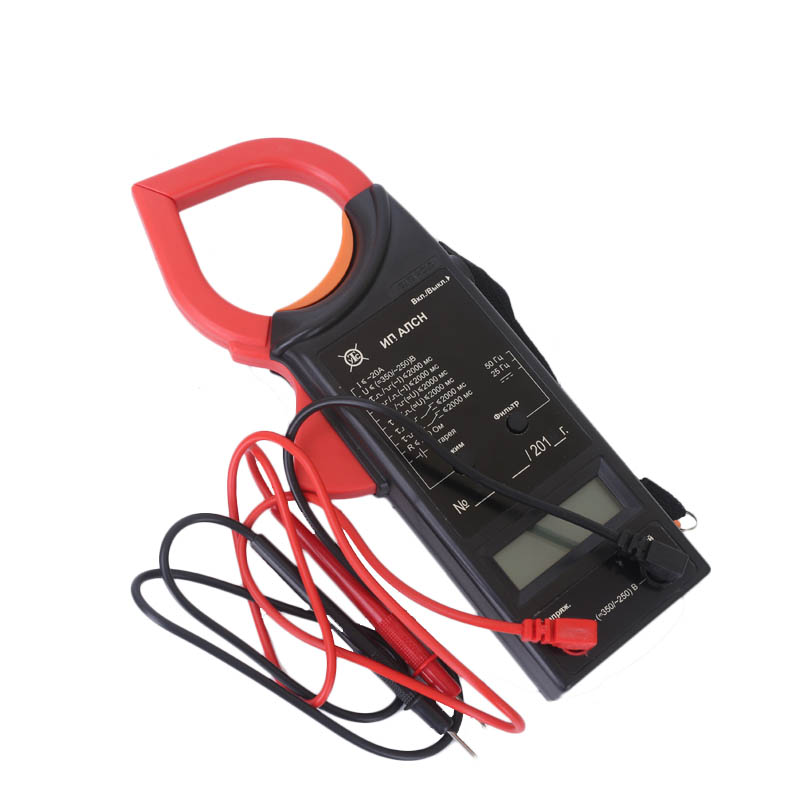

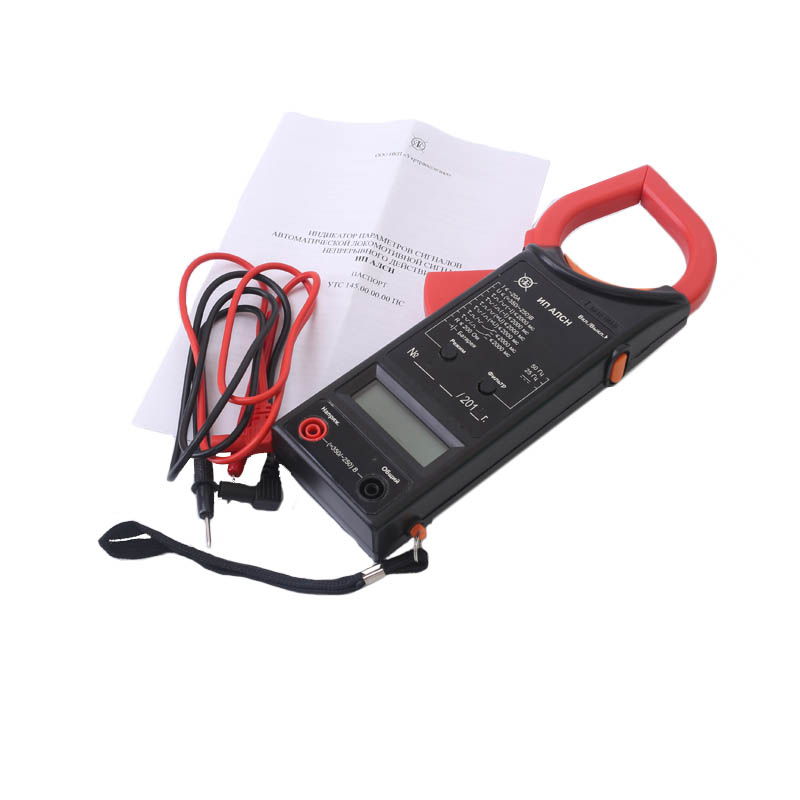

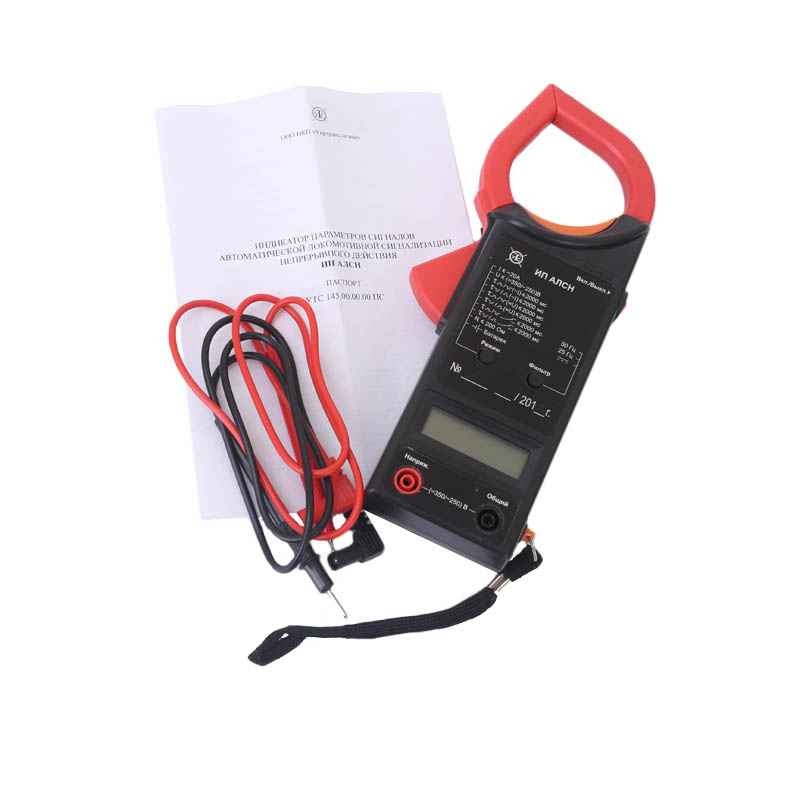

Измеритель ИП-АЛСН применяется для проведения измерений параметров кодовых сигналов автоматической локомотивной сигнализации непрерывного действия (АЛСН) и выдачи визуального цифрового сигнала измеренной информации о величине кодового сигнала АЛСН при эксплуатации и ремонте устройств железнодорожной сигнализации в стационарных и полевых условиях.

Конструкционные особенности

Конструкция измерителя ИП АЛСН обеспечивает работу в течение рабочей смены без подзарядки аккумуляторов.
Степень защиты измерителя ИП АЛСН, обеспечиваемая оболочкой, – ІР30 по ГОСТ 14254.
Габаритные размеры измерителя ИП АЛСН – не более 239х95х39 мм.
Масса измерителя ИП АЛСН (с элементами питания) – не более 0,3 кг.
Напряжение питания измерителя ИП АЛСН – (3 ± 1) В от источника постоянного тока (два гальванических элемента напряжением 1,5 В каждый или два аккумулятора типоразмера AA напряжением 1,2 В каждый).
Ток, потребляемый измерителем ИП АЛСН, – не более 0,12 А.
Измеритель ИП АЛСН обеспечивает измерение параметров с пределами основной и дополнительной допускаемой погрешности измерения.
Время установки показаний измерителя ИП АЛСН, с, не более: 0,5 (при измерении временных параметров); 2,0 (при других измерениях).
Цена единицы младшего разряда ЦОУ измерителя ИП АЛСН: 0,1 В (при измерении напряжения); 0,1 А (при измерении тока); 1 Ом (при измерении сопротивления); 1 мс (при измерении временных параметров).
Максимальное число разрядов, отображаемых на ЦОУ измерителя ИП АЛСН, при индикации измеренного параметра: четыре (при измерении временных параметров); три (при других измерениях).

Основная и допускаемая погрешность измерений
Название параметра	Диапазон измерений	Предел основной допускаемой погрешности измерений, не более	Предел допускаемой дополнительной погрешности измерений, не более
1. Измерение временных параметров кодовых сигналов АЛСН (контактным способом) в виде: а) свободных контактов трансмиттерного реле (другого реле или кодового путевого трансмиттера), которые периодически замыкаются и размыкаются; б) импульсов напряжения постоянного тока; в) импульсов напряжения переменного тока; г) импульсов переменного тока	– импульса: от 100 до2000 мс; – интервала: от 100 до2000 мс	± 10 мс	± 5 мс
2. Измерение напряжения постоянного тока (контактным способом)	от 1,0 до 350,0 В	± (5 % U_X +2 ед. мл. разр.) В	± 0,5 (5 % U_X +2 ед. мл. разр.) В
3. Измерение действующего значения напряжения переменного тока частотой 25 Гц, 50 Гц (контактным способом)	от 0,7 до 250,0 В	± (5 % U_X +2 ед. мл. разр.) В	± 0,5 (5 % U_X +2 ед. мл. разр.) В
4. Измерение действующего значения переменного тока частотой 25 Гц, 50 Гц (бесконтактным способом)	от 0,8 до 20,0 А	± (5 % I_X +2 ед. мл. разр.) А	± 0,5 (5 % I_X +2 ед. мл. разр.) А
5. Измерение активного сопротивления (контактным способом)	от 0 до 200 Ом	не регламенти-руется*	не регламенти-руется*
6. Измерение действующего значения напряжения постоянного тока в импульсе (контактным способом)	от 1,0 до 40,0 В	± (5 % U_X +2 ед. мл. разр.) В	± 0,5 (5 % U_X +2 ед. мл. разр.) В
7. Измерение действующего значения напряжения переменного тока частотой 25 Гц, 50 Гц в импульсе (контактным способом)	от 0,7 до 250,0 В	± (5 % U_X +2 ед. мл. разр.) В	± 0,5 (5 % U_X +2 ед. мл. разр.) В
8. Измерение действующего значения переменного тока частотой 25 Гц, 50 Гц в импульсе (бесконтактным способом)	от 0,8 до 20,0 А	± (5 % I_X +2 ед. мл. разр.) А	± 0,5 (5 % I_X +2 ед. мл. разр.) А
