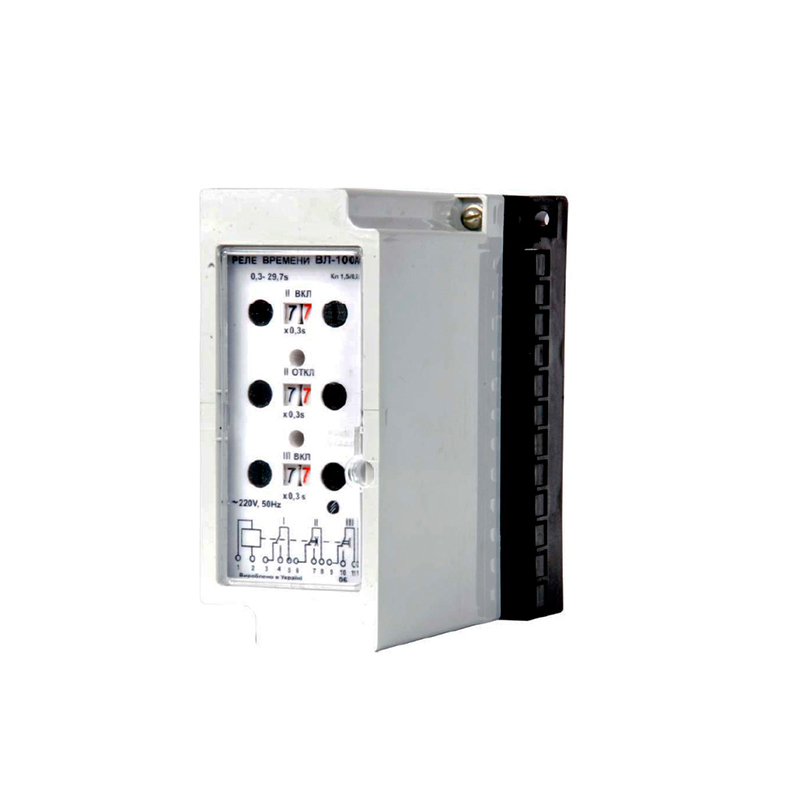

Реле времени ВЛ-102 представляют собой коммутационные устройства, предназначенные для коммутации электрических цепей, которые используются для управления системами противоаварийной автоматики. Коммутация токоподводящих цепей осуществляется через определенное количество времени, которое можно задать с помощью временной уставки.

Эксплуатация реле ВЛ-102

Исполнение релейного устройства предусматривает их эксплуатацию в климатических регионах с умеренным и тропическим климатом. Реле должны устанавливаться в закрытых хорошо проветриваемых помещениях, где нет примесей агрессивных паров и газов, способных повредить изоляцию кабеля и металлические элементы. Диапазон рабочих температур находится в пределах значений -400С…+550С, а показатель относительной влажности не должен превышать 98%.

Отличительные особенности конструкции реле

Конструкционное исполнение релейного устройства позволяет осуществлять выступающий монтаж с задним или передним присоединением проводов, которые фиксируются с помощью винтов. Также возможно исполнение конструкции и для утопленного монтажа. Подсоединение проводов в этом случае происходит с помощью устройства «клеммная колодка», точно входящей в полный состав реле и крепящейся с помощью двух саморезов. Уровень защищенности устройства по оболочке составляет IP 40, а по клеммной колодке IP 10.

Функционирование реле ВЛ-102

Принципиальная схема реле реализована на основе полупроводниковых элементов и микросхем. Для формирования электрических импульсов используется токовый генератор, а для их подсчета применяется импульсный счетчик с системой усиления сигнала.

Установка задержки времени осуществляется посредством подсчета импульсов двоично-десятичными счетчиками, которые подают сигнал на триггеры, посредством которых формируется импульс на выходное реле.

Величина напряжения питания:

110 В, 220 В; переменный и постоянный ток

Значение минимальной и максимальной временной выдержки:

0,05 сек и 29,7 сек

Используемая команда управления:

Подаваемое на клеммы напряжение

Точность реле:

1,5

Время на возврат релейного механизма:

0,06 сек

Время на повторную готовность устройства:

0,1 сек

Время для срабатывания контактов мгновенного действия:

0,04 сек

Мощность потребления реле:

4 ВА

Износоустойчивость механическая:

106 циклов

Защита по реле и разъему:

IP40 и IP10

Вес реле:

300 грамм
