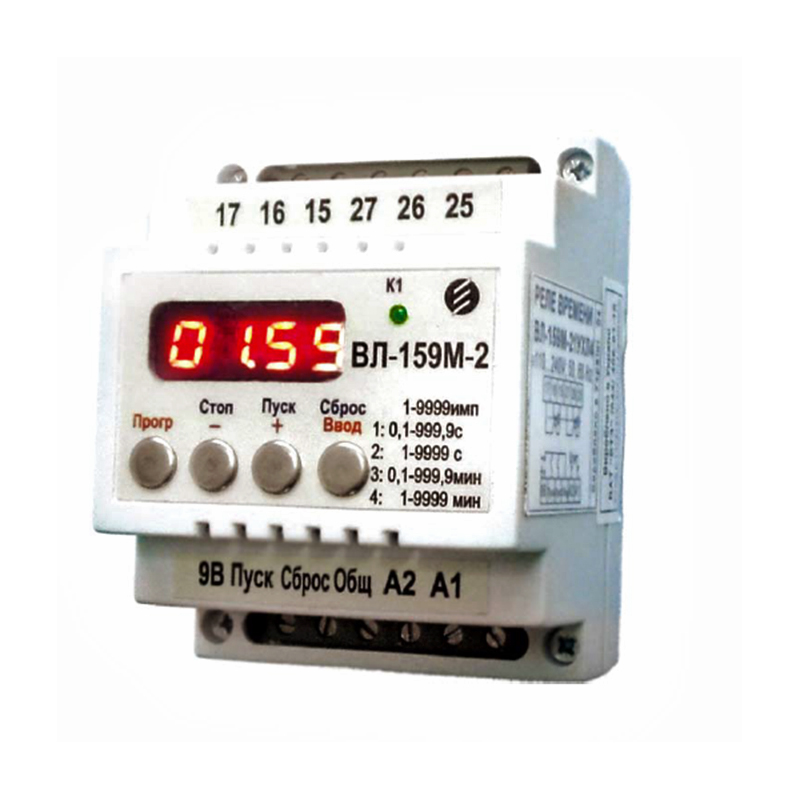

Реле ВЛ-159М-1, ВЛ-159М-2

Голосов: 1
4320 руб.
Внимание! Из-за нестабильности курсов валют цена может менятся и быть не актульаной на сайте. Актуальную цену и сроки поставки Вы можете запросить в отделе продаж.
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Реле ВЛ-159М-1, реле ВЛ-159М-2 представляют собой системы реле времени, рассчитанные для выдачи команд в управляющие цепи, функционирующие в составе систем автоматики промышленного оборудования. Предложенные временные реле обеспечивают возможность временной отсрочки подачи исполнительного сигнала в управляющую цепь.

Отложение передачи сигнала осуществляется по двум алгоритмам: после истечения времени уставки или после отсчета, установленного количества импульсов. Реле ВЛ-159М могут функционировать и как реле времени, и как импульсно-отсчетное устройство.

Конструкционное исполнение реле ВЛ-159М

Конструкция реле предусматривает наличие трех функциональных блоков – блока питания, модуля промежуточного реле, а также блока управления и индикации. Блок питания обеспечивает раздельное питание по двум цепям для схем управления и коммутации. Величина формируемого напряжения соответственно составляет 5 и 9 В.

Блок индикации и управления реле построен на основе микроконтроллера и использует 4-разрядный индикатор. Для настройки режима работы реле в наличии имеются 4 функциональные кнопки.

Для восстановления начальной уставки используется внешний контакт сброса настроек.

В качестве рабочих контактов используются переключающиеся, количество которых составляет 1 или 2 для соответствующих модификаций реле.

Работа релейного устройства

Предложенные релейные системы работают по двум программам, которые отличаются наличием 9-ти алгоритмов. Два алгоритма применяются для функционирования устройства в режиме подсчета импульсов и еще семь в режиме реле времени.

После подачи питания на релейное устройство происходит визуализация временной уставке на цифровом индикаторе и начало ее отсчета. Энергонезависимая память устройства может сохранять значение временной уставки на протяжении 350 тыс. часов.

Характеристики

Значение питающего напряжения:

~/=24-40 В

~/=110-220 В

Количество используемых коммутационных контактов на выходе:

Один для реле ВЛ-159М-1

Два для реле ВЛ-159М-2

Величина напряжения, которое коммутируется:

от 24 до 240 В

Предельно допускаемая сила тока на протяжении длительного времени:

4 А

Величина периода возврата и повторной подготовки:

0.2 сек

Показатель механической износоустойчивости:

6.3 млн. цикл.

Значение предела уставок (верхняя/нижняя):

0.1 сек … 9 999 мин.

Точность устройства:

0,01

Эксплуатационная температура среды:

-100С…+550С

Уровень пыле-, влагозащищенности:

IP40/10 (реле/клеммник)

Вес реле:

не больше 250 г
