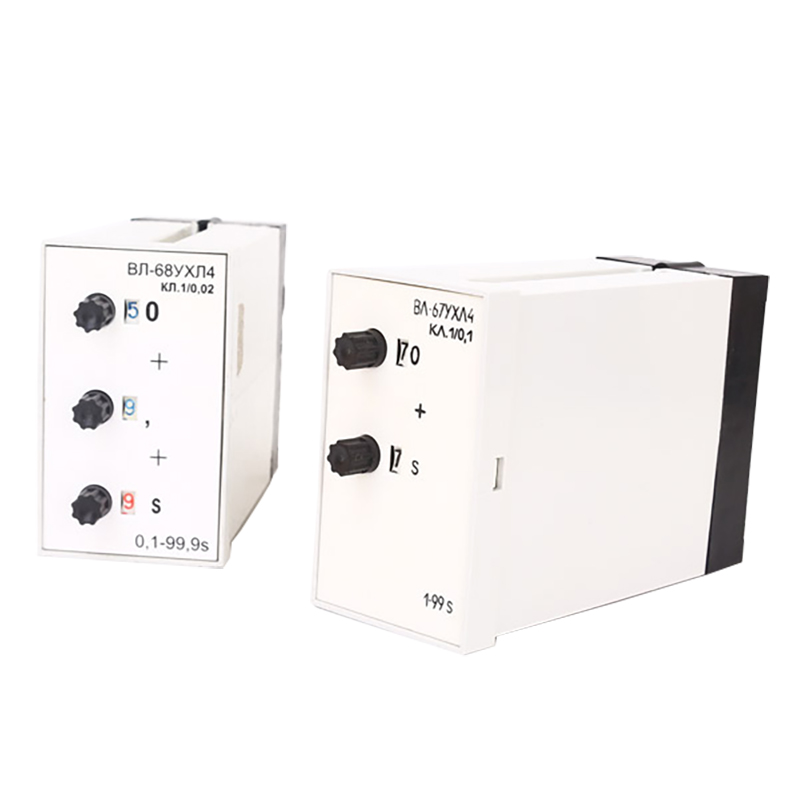

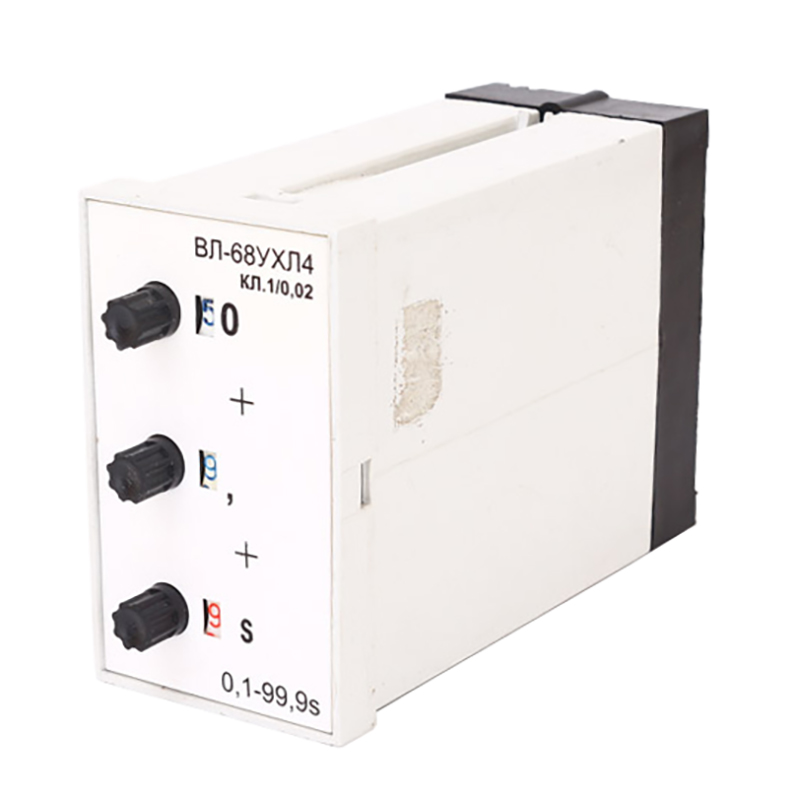

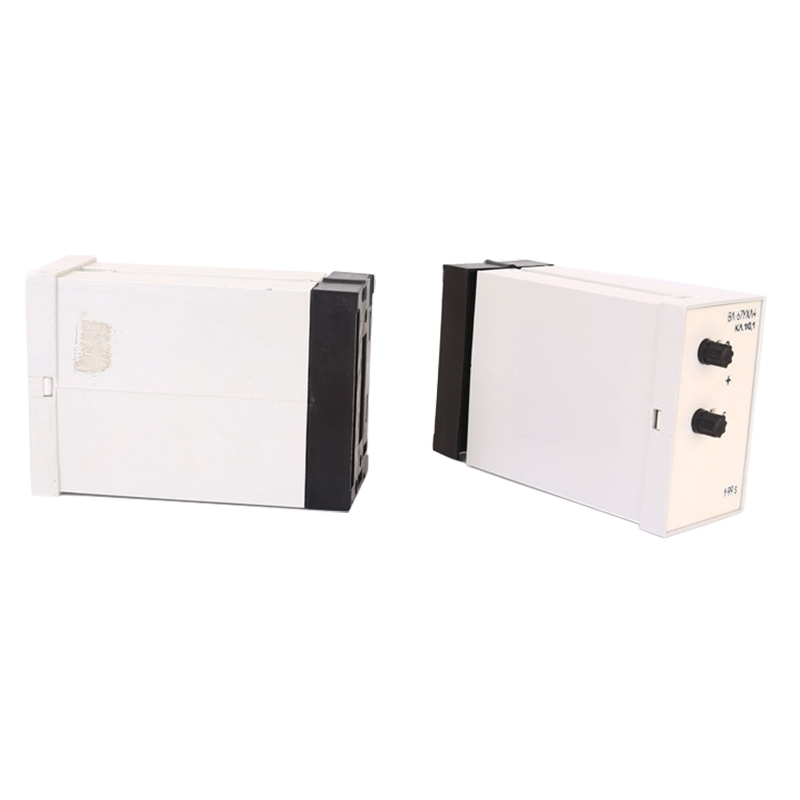

Реле ВЛ-63 … ВЛ-69 представляют собой устройства, используемые для коммутации электрических цепей по заданному временному алгоритму. Эти электронные узлы применят в качестве комплектующих элементов в системах автоматики.

Конструкционные особенности реле

Реле времени имеют единое конструкционное исполнение, ориентированное на выступающий монтаж и переднюю коммутацию токоподводящих проводников, которые крепятся с помощью винтов. Под заказ могут реализоваться и конструкции для утопленного монтажа с возможностью присоединения проводов с использованием штепсельных втулок или под винт.

Устройство и работа реле

В качестве основного рабочего модуля реле являются монтажные платы, на которых расположены все полупроводниковые элементы и микросхемы. Также в обеспечении функциональности реле принимает участие генерирующее устройство, формируемое импульсы высокой частоты, импульсный счетчик с коэффициентами переключения режимов подсчета, система усиления, источник питания и механизм возврата в исходное положение.

Блок питания позволяет уменьшить поступаемое внешнее напряжения до подходящей величины. Генератор обеспечит формирование импульсов прямоугольной формы. Срабатывание реле происходит в момент истечения временного интервала, задаваемого уставкой, которая и задерживает работу исполнительного механизма.

Временная уставка задается с помощью изменений коэффициентов пересчета импульсов. В моделях 63, 64 и 65 временная уставка задается плавно, а в устройствах 66…69 она изменяется ступенчато.

Параметр/модель реле

Реле ВЛ-63

Реле ВЛ-64

Реле ВЛ-65

Реле ВЛ-66

Реле ВЛ-67

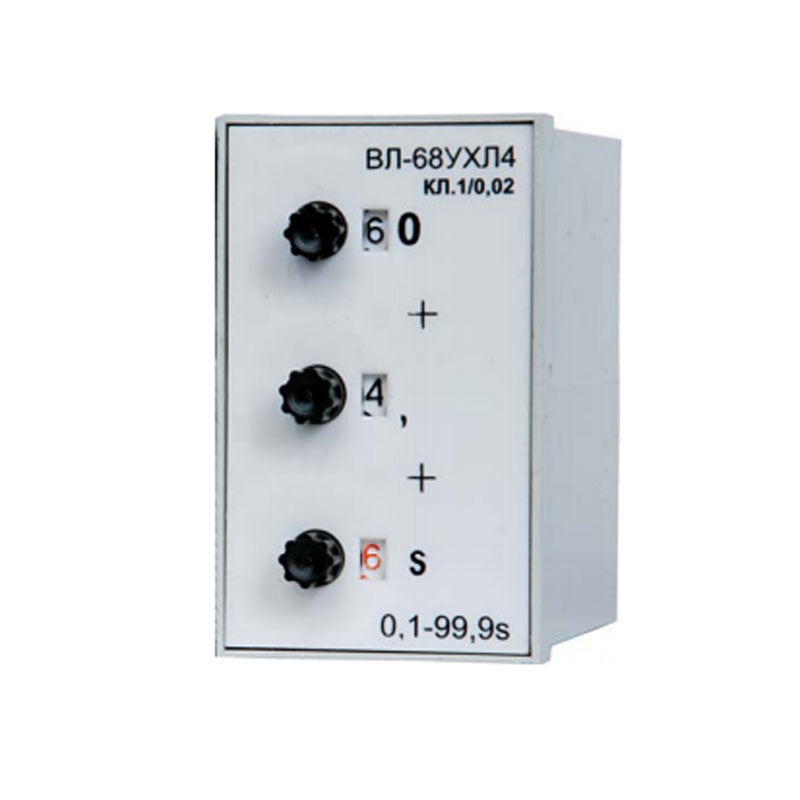

Реле ВЛ-68

Реле ВЛ-69

Показатель нижнего предела установки времени: сек., мин., час

0,1

Верхний предел выбора установки времени: сек, мин, час

30

1; 3

9.9; 99

99.9; 999

9.9; 99

Тип регулировки временной выдержки:

плавный

ступенчатый

Число делений на шкале с числовыми отметками:

10

-

-

-

-

Показатель дискретность переключений уставок: %Тмакс.

-

-

-

1

-

1

Временной интервал повторной готовности реле: сек

0.3

-

0.3

0.1

Время на возврат реле: сек

0,2

0.07

Число и тип контактов

бесконтактный

по 1-му замыкающему и размыкающему

Износоустойчивость механическая: циклов

-

2·107

Питающее напряжение: В

=24

=27; 24

~/=220; 110

~230; 240

~110; 120

=24; 27

~/=110; 220

~230; 240







Используемая мощность: Вт

2

4,5

Показатель защищенности, реле/клемник:

IP40/20

Вес: грамм

200

280

Размеры: см

4,5х7,5х11,9

Размеры ВЛ-63...ВЛ-69

Габариты реле
