Реле ВЛ-103А относится к классу реле времени, которые обеспечивают возможность установки временных задержек на коммутацию токоподводящих цепей. С помощью этих устройств можно получить временную задержку на возврат релейной системы после отключения питающего напряжения или после его снижения ниже критического уровня. Основным предназначением этих устройств является использование в составе систем релейной защиты электрического оборудования.

Эксплуатация реле ВЛ-103А

Реле серии ВЛ предназначены для использования в помещениях, где отсутствует высокая концентрация агрессивных паров и газов, способных повредить металлические элементы и изоляцию прибора. Оптимальным температурным режимом, в котором могут эксплуатироваться реле, является +400С…+550С. Показатель относительной влажности среды может составлять до 98% при температуре до +350С.

Особенности конструкции

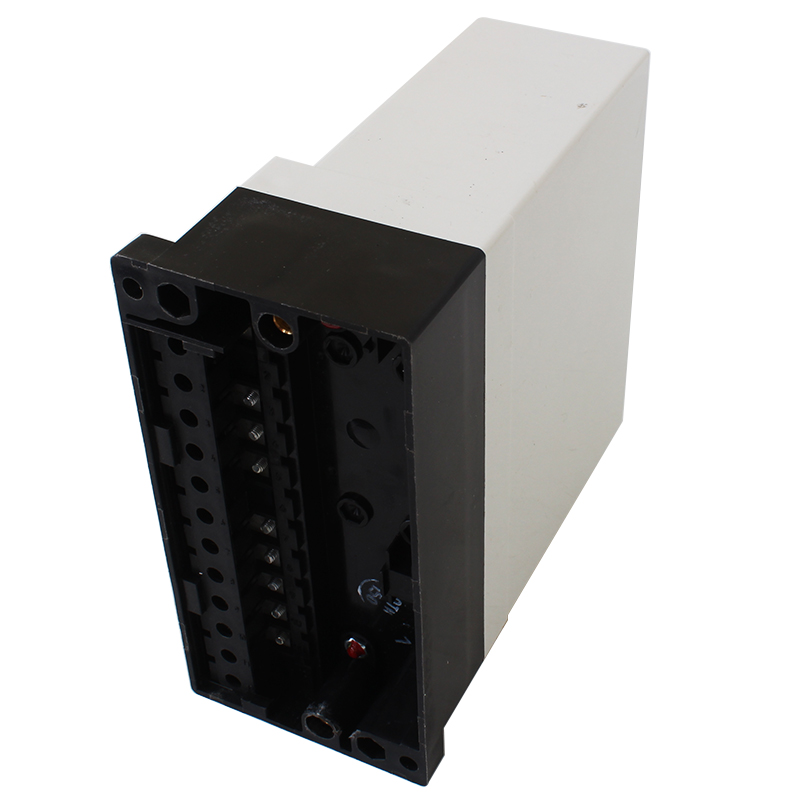

Выбранный тип конструкции реле предусматривает возможным выполнять выступающий монтаж устройства с одним из вариантов присоединения проводников – передним или задним. Фиксируются токоподводящие проводники с помощью винтов.

Рабочие элементы реле располагаются внутри корпуса, включающего в себя защитный кожух и цоколь, на котором расположен трансформатор тока и кронштейны, фиксирующие лицевую панель и печатные платы.

Особенности функционирование реле

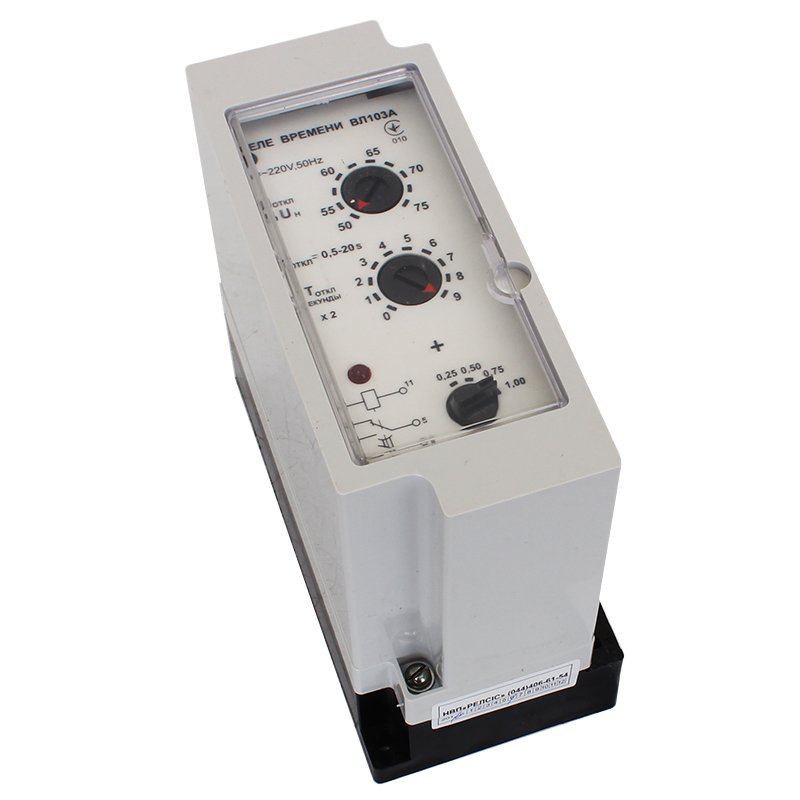

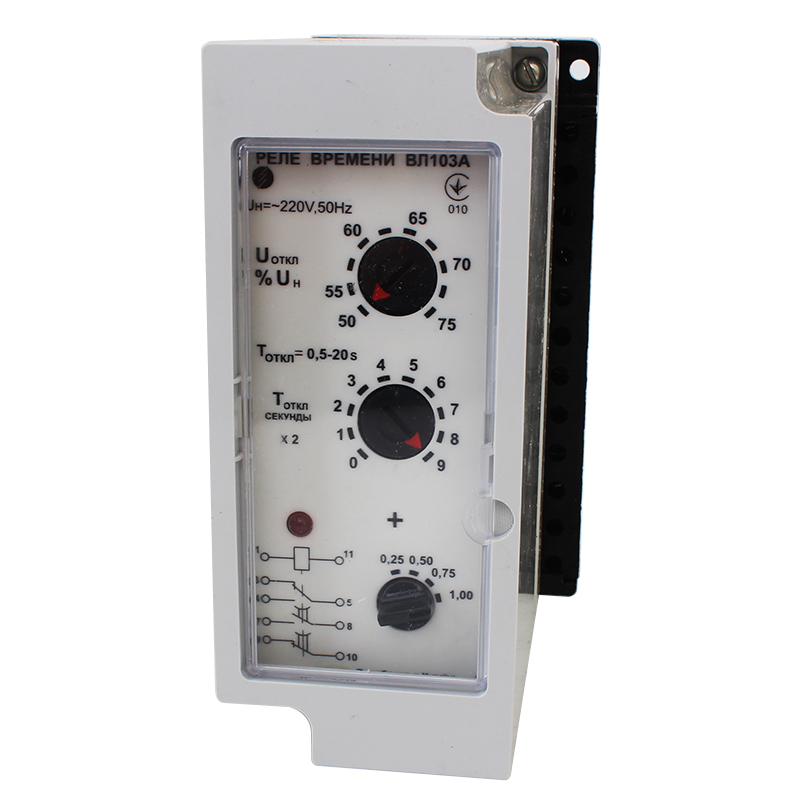

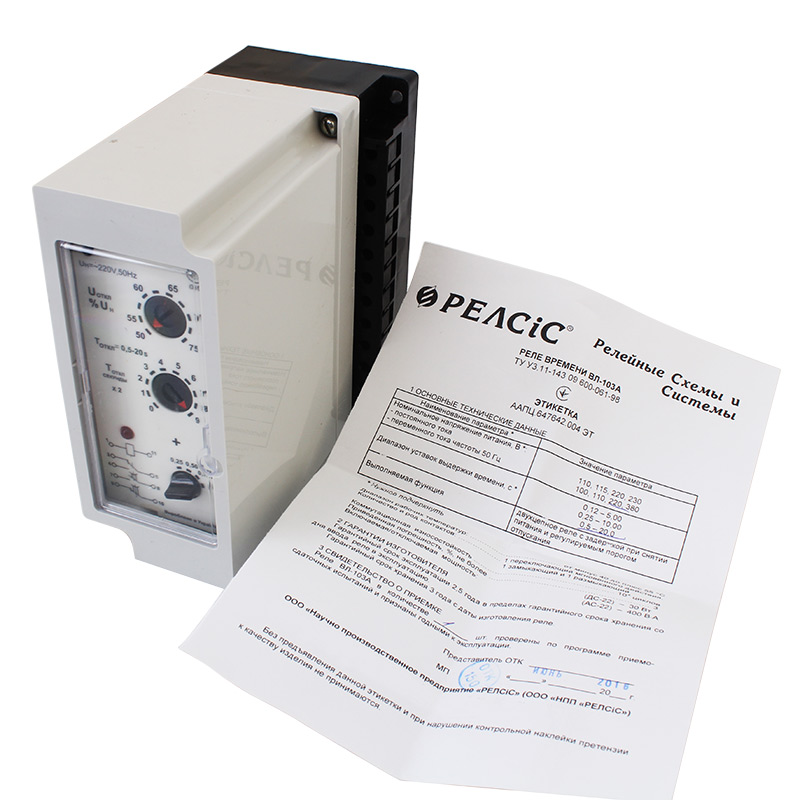

Реле ВЛ-103А срабатывает после истечения интервала временной уставки. Выбор требуемого значения временной уставки выполняется с помощью декадных переключателей, расположенных на передней панели.

Отсчет временного интервала обеспечивается посредством подсчета, определенного количества импульсов. Для этого используется двоично-десятичный счетчик, который принимает импульсы с токового генератора.

Питающее напряжение:

Переменный/постоянный ток; 110, 220 В

Число цепей с временной выдержкой:

1

Количество цепей, не имеющих выдержку:

1

Минимальное и максимальное значение временной уставки:

0,12 сек; 20 сек

Дискретность установки временных уставок:

2,5% от максимального значения диапазона

Значение относительной погрешности:

5%

Время для повторного использования реле:

0,1 сек

Показатель мощности реле:

5 ВА

Значения коммутируемых токов:

0,2 А … 3 А

Величина напряжения коммутации:

24 В … 250 В

Механическая и коммутационная износоустойчивость:

105 и 2·104

Наработка на отказ:

25 тыс. часов

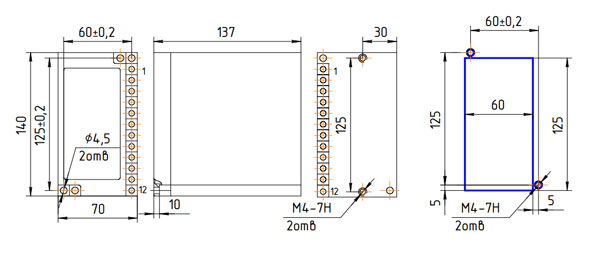

Размеры реле ВЛ-103 и панели присоединения проводов

Габариты реле и панели проводов
