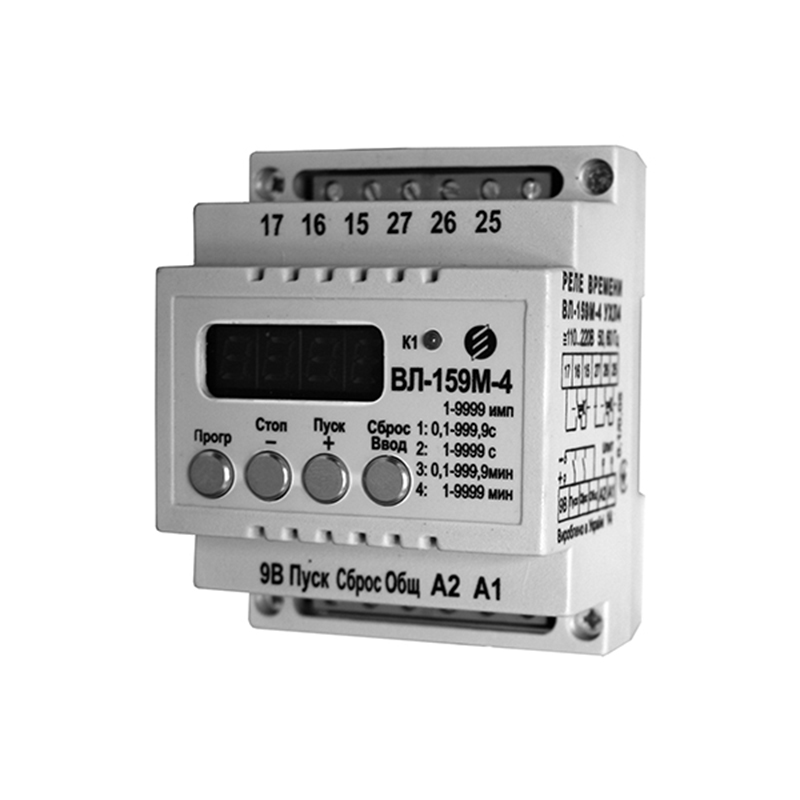

Реле времени ВЛ-159М-4

Голосов: 1
4320 руб.
Внимание! Из-за нестабильности курсов валют цена может менятся и быть не актульаной на сайте. Актуальную цену и сроки поставки Вы можете запросить в отделе продаж.
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Реле времени ВЛ-159М-4 предназначено для выдачи команды в цепи управления схем автоматики и других устройств после отработки предварительно установленной выдержки времени или после отсчета заранее заданного количества импульсов – при использовании его в качестве счетно-импульсного реле.

Основные особенности

  • 8 функций, счетчик импульсов (прямой и обратный счет).
  • Цифровая индикация в том числе и при температуре до -10°C.
  • Универсальное питание (2 исполнения).
  • Широкий диапазон уставок времени от 0,1 с до 9999 мин.

Характеристики

Технические характеристики

Питание

Номинальное напряжение питания реле ВЛ-159М-4 (по диапазонам) постоянного и переменного тока частоты 50 Гц

AC/DC 24-42 В

AC/DC 110-240 В

Допустимые отклонения напряжения питания

+10%...-15%

Потребляемая мощность, не более

5 В·А (5 Вт)

Выход

Число переключающих выходных контактов

2

Коммутируемое напряжение

24...250 В

Длительно допустимая сила тока выходной цепи

не более 4 А

Время возврата / время подготовки

0,2 с / 0,2 с

Механическая износостойкость, циклов

6,3 млн

Нижний и верхний пределы уставок

0,1 с - 9999 мин

Поддиапазоны уставок:

1-й / 2-й

0,1-999,9 c / мин

3-й / 4-й

1-9999 c / мин

Диапазон считываемых импульсов

1 - 9999 имп.

Максимальная частота счета контактного ключа

10 имп/с

При использовании бесконтактного ключа частота счета при скважности импульсов Q=2 и сопротивлении открытого ключа не более 200 Ом:

не более 120 имп/с

Время установившегося замкнутого или разомкнутого состояния счетных контактов, мс

не менее 30

Время дребезга счетных контактов, не более

10 мс

Коммутационная способность реле времени, циклов, не менее

106

Длительно допустимая сила тока контактов

7 А

Класс точности

0,01

Температура окружающего воздуха

-10...+55 °С

Степень защиты реле / клеммника

IP40 / IP10

Масса реле, не более

0,25 кг

Габаритные размеры

70 x 90 x 65 мм

Комплектация

Комплект поставки

  1. Реле времени многофункциональное ВЛ-159М-4 – 1 шт.
  2. Руководство по эксплуатации – 1 экз.
