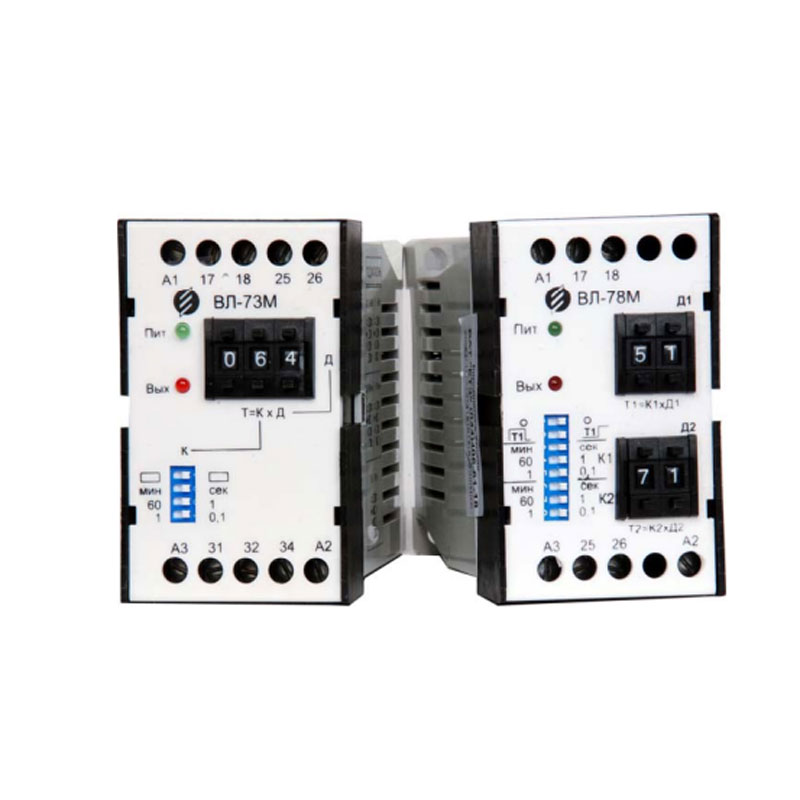

Реле времени ВЛ-73М…ВЛ-79М

No votes yet
Категория:

Реле ВЛ-73М ... ВЛ-79М представляют собой коммутационные узлы, используемые для обеспечения подачи питающего напряжения в системах защиты и автоматики промышленных объектов. Коммутация электрических цепей осуществляется в соответствии с временными уставками, выставленными предварительно, в процессе настройки реле на работу.

Устройство релейных систем

Реле времени производятся в двух исполнениях – УХЛ и О. Это позволит использовать устройства во всех климатических зонах, кроме мест с сильно холодным климатом.

В конструкционном плане реле времени ВЛ выполнено в виде корпусного узла, рабочие элементы которого надежно защищены пластиковым кожухом – уровень защищенности от проникновения влаги и пыли составляет IP40. Для подключения реле к токопроводящим линиям используется клеммная колодка. Установка временных уставок и переключение диапазонов осуществляется с помощью функциональных тумблеров и регуляторов, расположенных на передней панели устройства.

По своей конструкции реле выполнены под выступающий тип монтажа с передним подключением проводов, фиксирующихся с помощью винтового крепления.

Функционирование релейного механизма

В относительной зависимости от выбора исполнения, реле могут питаться от источников переменного или постоянного тока. При прямой подаче такой функции, как питающее напряжения на входные клеммы или управляющего импульса на "сухой контакт" начинается отсчет временной выдержки, по истечении интервала которой произойдет переключение выходных контактов. Для модификации ВЛ-79М отсчет временной выдержки происходит после снятия питающего напряжения. Процесс информирования о том, что произошло срабатывание реле, осуществляется с помощью светового по сути диода, территориально расположенного на панели спереди.

Величина номинального напряжения:

~/=24..220 В или ~/=110, 127, 220 В

для модели -79 М – только ~/=110, 127, 220 В

Возможные диапазоны уставок:

от 0,1 сек до 99,9 час

для модели -79 М – 0..99,9 сек

Количество и тип используемых контактов:

1 или 2; замыкающий, размыкающий, переключающий (+ переключающий мгновенного действия)

Дискретность уставки:

0,01 от максимального значения диапазона

Возможный длительный ток через контакты:

4 А

Временной интервал возврата и повторной готовности:

до 0,2 сек / до 0,3 сек

Величина минимального тока коммутации:

0,01 А

Защита устройства:

по кожуху – IP40, по клеммнику – IP20

Величина номинальной мощности:

6,5 Вт

Размеры устройства:

4,5х7,5х11,5 см

Масса релейного устройства:

0,3 кг
