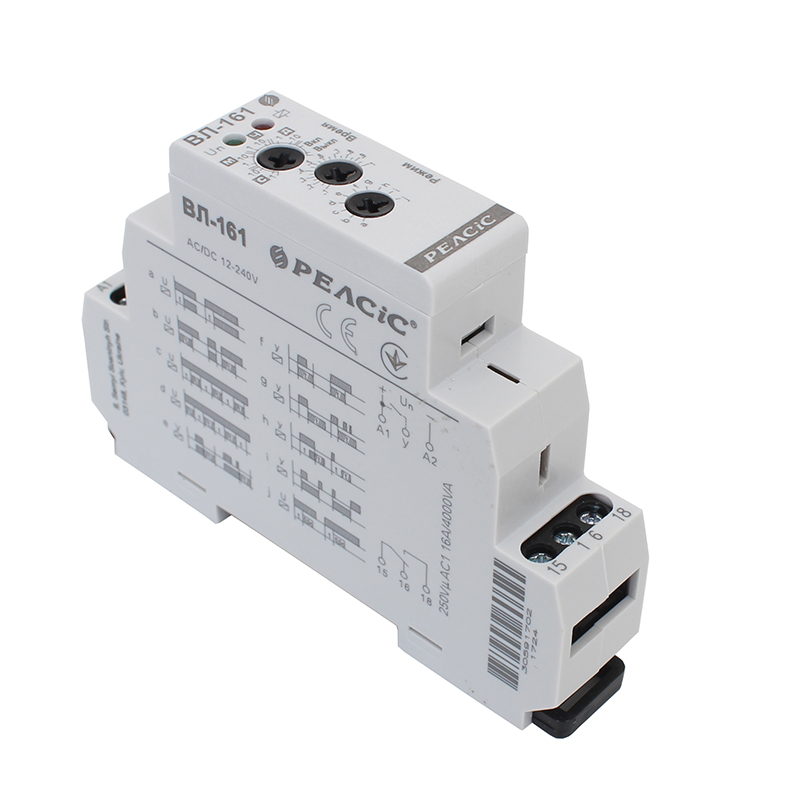

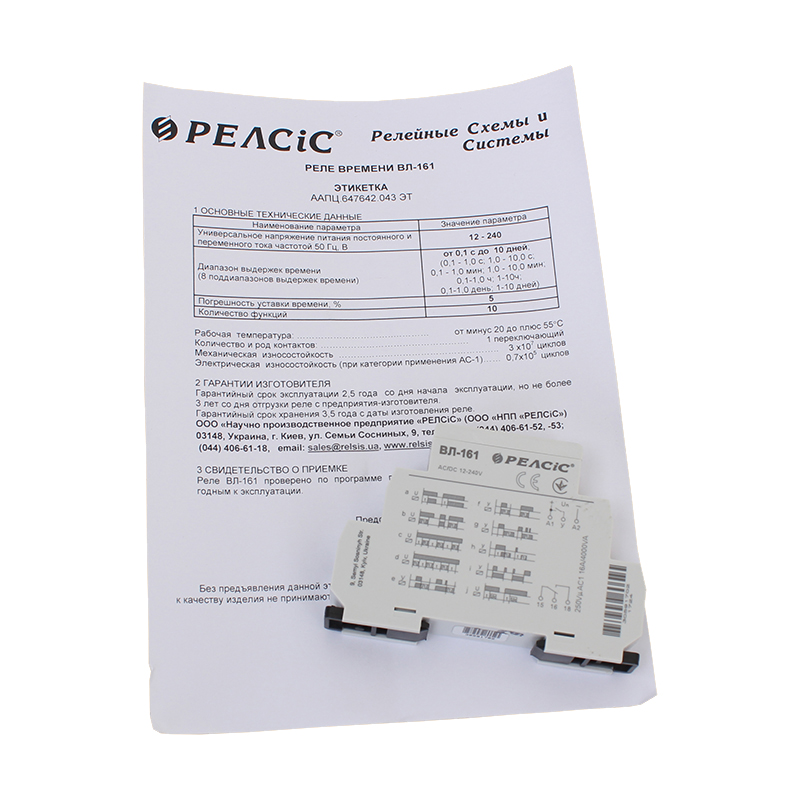

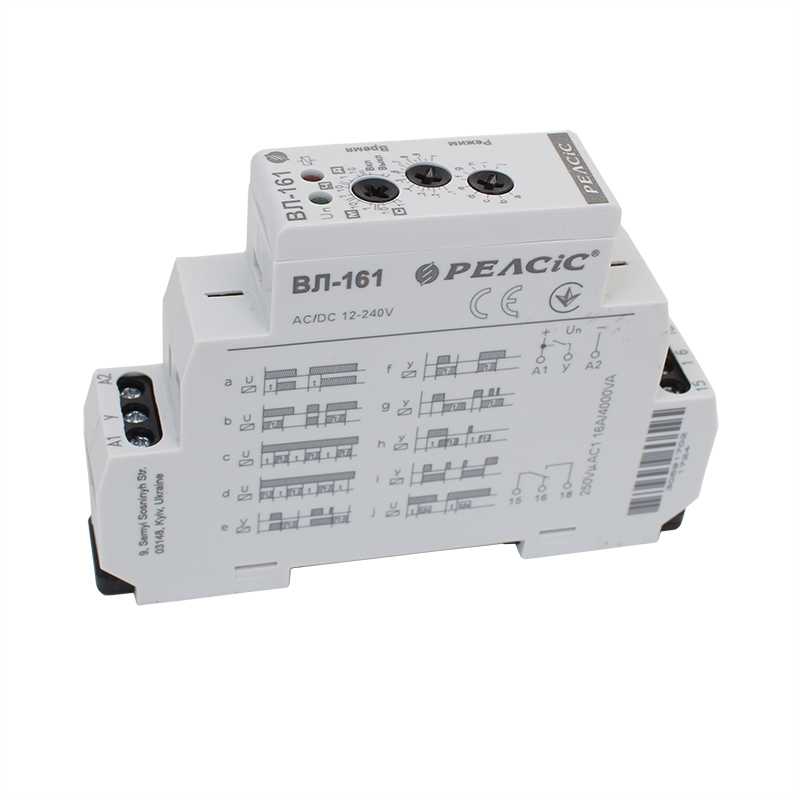

Реле времени ВЛ-161

Многофункциональное временное реле ВЛ-161 представляет собой электронное устройство, используемое для выдачи команд в электрические цепи, задействованные для управления работой схем автоматики и других электрифицированных устройств и приборов. Выдача команды осуществляется после выполнения одной из 10-ти поддерживаемых функций. Среди этих функций есть:

  • пять временных функций, используемых для управления питающим напряжением;
  • четыре временные функции для управления со специального выхода;
  • одна функция, используемая для импульсного реле.

Конструкция реле времени ВЛ-161

Предложенные реле выполнены в виде корпусных блочных устройств, которые поддерживают выступающий монтаж с передним подключением токоподводящих проводов. Для монтажа устройства в рабочей зоне используется стандартная монтажная DIN-рейка.

Все электронные элементы реле расположены на платах печатного типа, которые надежно защищены от проникновения влаги и пыли пластиковым корпусом. Уровень защиты по корпусу составляет IP40, а по клеммным зажимам – IP20.

Как функционирует реле

Когда на реле подается питающее напряжение и управляющий сигнал, в соответствии с выбранной рабочей функцией, формируется сигнал на включение выходной электромагнитной релейной системы. Передача сигнала на выходные реле осуществляется через время, которое задается временной уставкой.

В процессе использования функций управления питающим напряжением можно осуществлять:

  • Задержку на включение или отключение;
  • Процесс циклического переключения с паузы или с импульса;
  • Генерирование импульсов с длительностью 0,5 сек.

При использовании одной из 5-ти функций, управляемых со специального контакта можно:

  • Осуществлять включение при подаче управляющих сигналов или задержку на выключение после пропадания сигнала;
  • Обеспечивать задержку на включение после появления управляющих сигналов;
  • Работу в режиме импульсного реле.

Поддерживаемое питание:

~/=12÷240 В

Величина рабочей мощности:

от 0,5 до 1,7 Вт

Временной диапазон:

от 0,1 сек до 10 дней (есть 8 меньших поддиапазов )

Значение погрешности временной уставки:

5%

Число и тип используемых контактов:

1, переключающего типа

Величина номинального тока:

16 А

Значения замыкаемой мощности и напряжения:

4 кВт и 250 В

Механическая и электрическая износоустойчивость:

3·107 и 7·104 циклов

Продолжительность управляющего импульса:

25 мс

Система монтажа:

стандартная DIN-рейка

Вес устройства:

64 грамма
