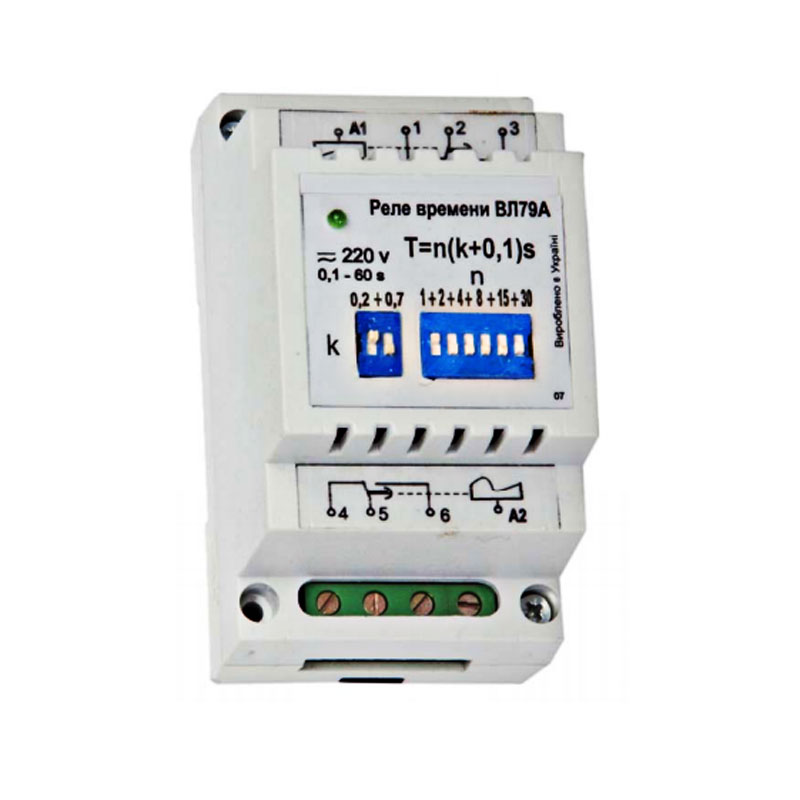

Реле времени ВЛ-73А … ВЛ-79А

Реле ВЛ-73А, реле ВЛ-74А, реле ВЛ-75А, реле ВЛ-76А, реле ВЛ-77А, реле ВЛ-78А, ВЛ-79А представляют собой электронные механизмы используемые для выполнения коммутации электрических цепей, функционирующих в системах управления, защиты и автоматики промышленного оборудования. Коммутирование цепей происходи по истечению временной уставки, которая задается в процессе настройки релейного механизма с помощью специальных минитумблеров.

Конструкционное исполнение

Предложенные релейные устройства реализованы в УХЛ-исполнении и рассчитаны для успешной работы в умеренных и холодных климатических условиях. Их эксплуатация допускается в закрытых помещениях с искусственно создаваемыми климатическими условиями.

Предлагаемые модели ВЛ-реле реализованы в унифицированном корпусе модульного типа. В конструкцию реле включен пластиковый корпус, под которым расположены три платы печатного монтажа. На этих платах расположены основные электронные элементы, тумблеры для переключения уставок и клеммы входов и выходов временного реле.

Конструкция предложенных устройств предусматривает их монтаж на стандартной DIN-рейке.

Функционирование релейного устройства

В структуру реле входят полупроводниковые элементы и импульсный генератор, посредством изменения частоты которого выполняется регулировка временной выдержки.

При подаче питания на входные клеммы происходит отсчет временной выдержки – выходные контакты в этот момент находятся в исходном положении. По истечении установленного временного интервала произойдет срабатывание выходных контактов, которые могут быть замыкающего или размыкающего типа.

Предложенные реле кроме одной цепи могут поддерживать работу и с двумя цепями. В этом случае после срабатывания первой временной уставки начнется отсчет второй уставки, а первые контакты возвратятся в исходное положение.
